Vierkantadapter, Stahl verzinkt

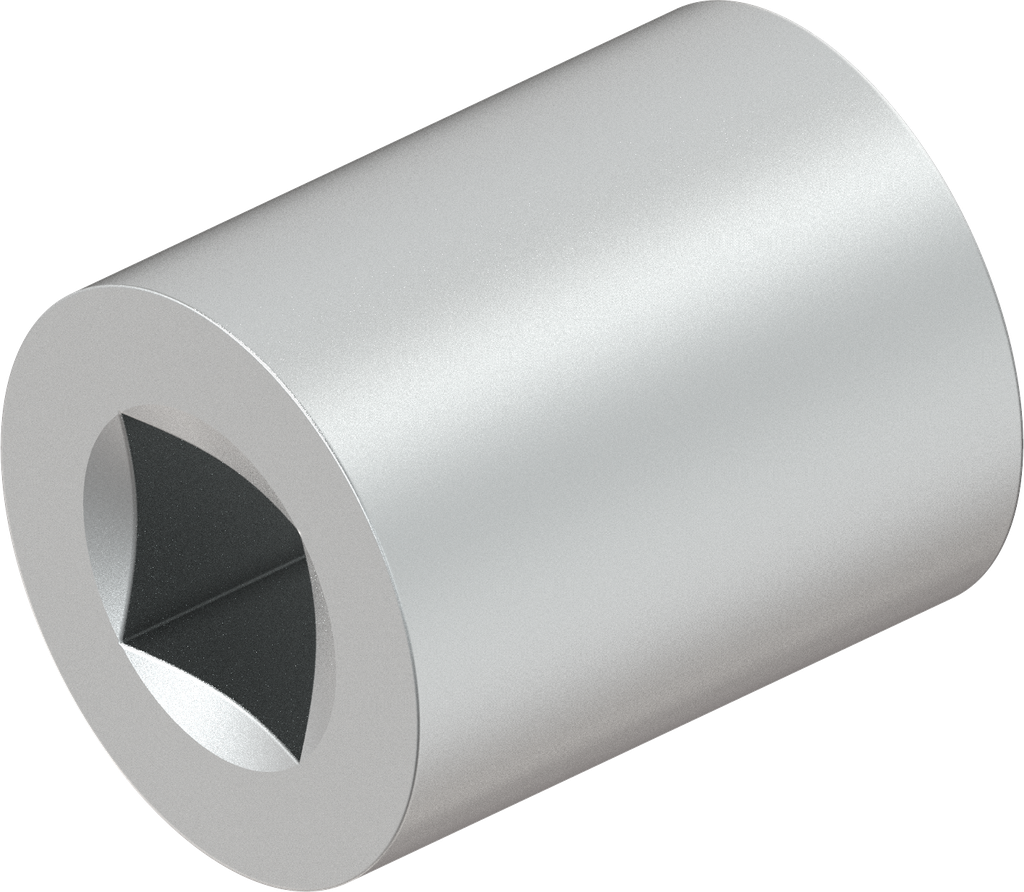

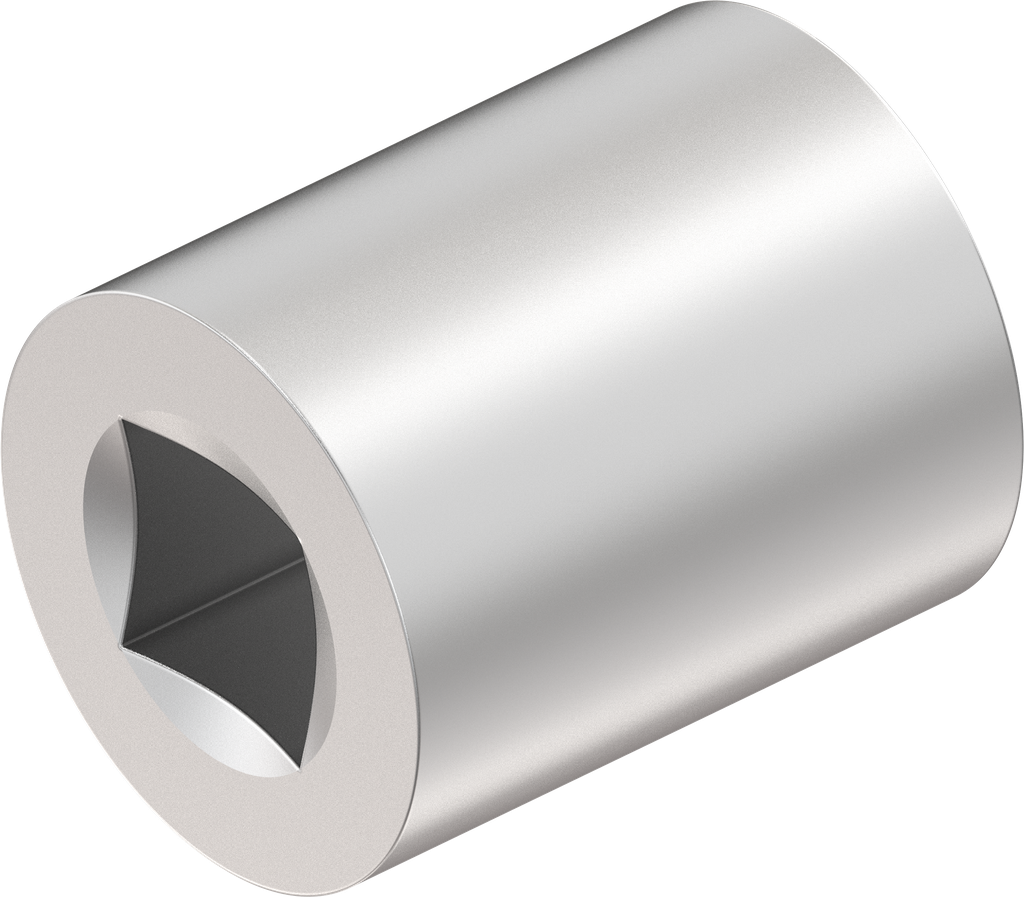

Kupplungsstück, Aluminium
Produkthinweis:

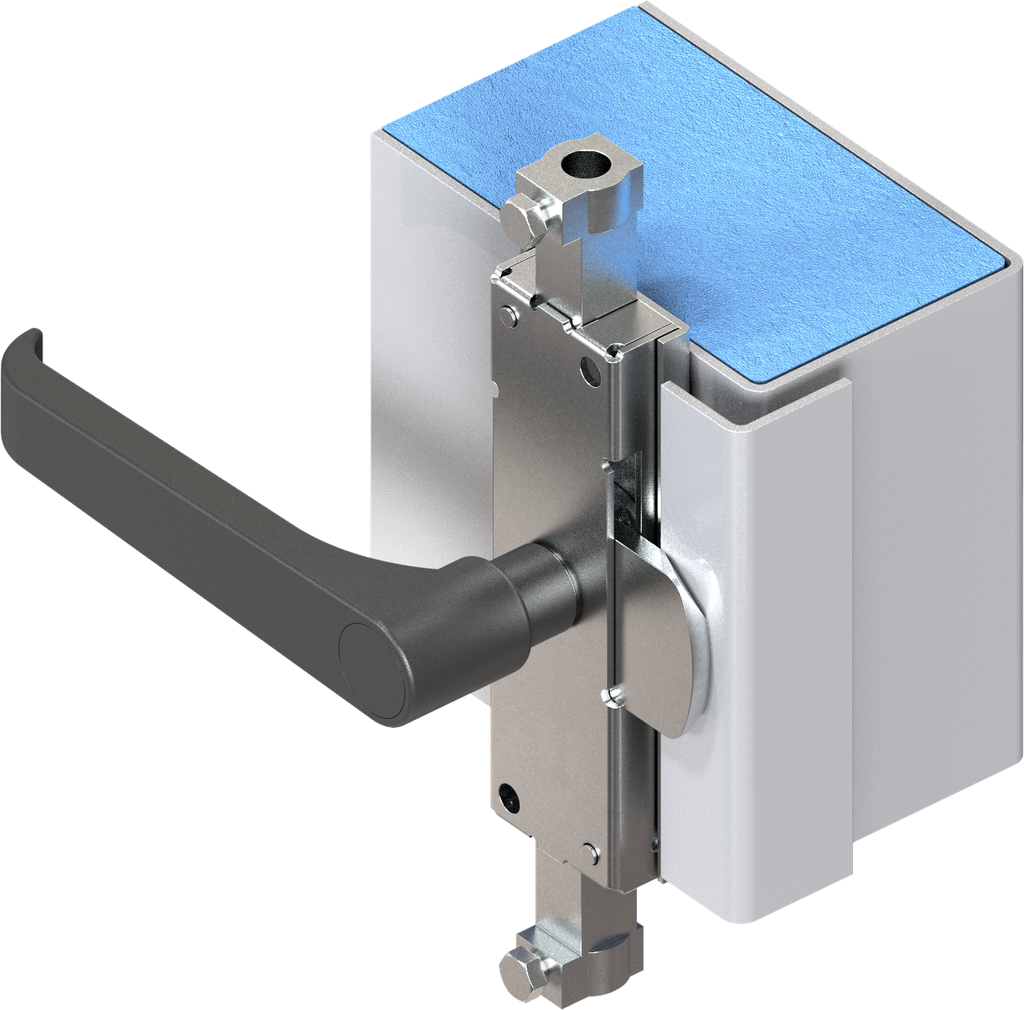

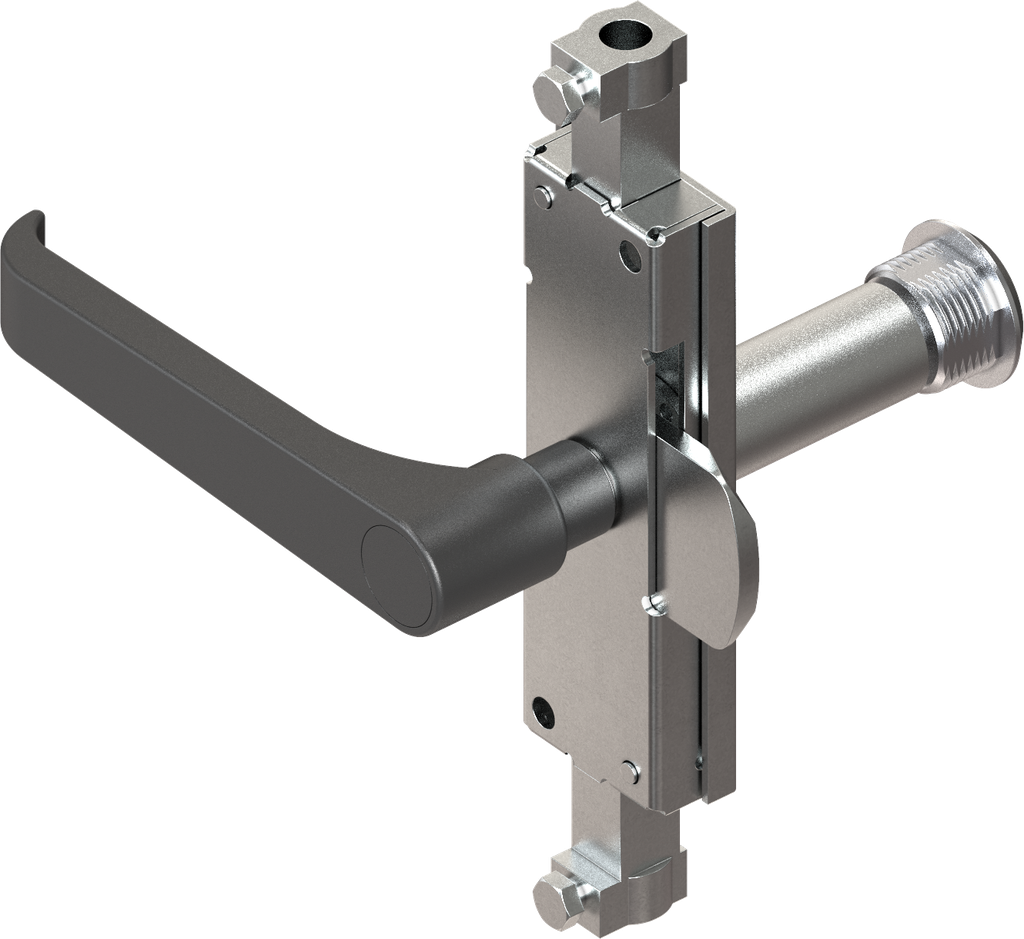

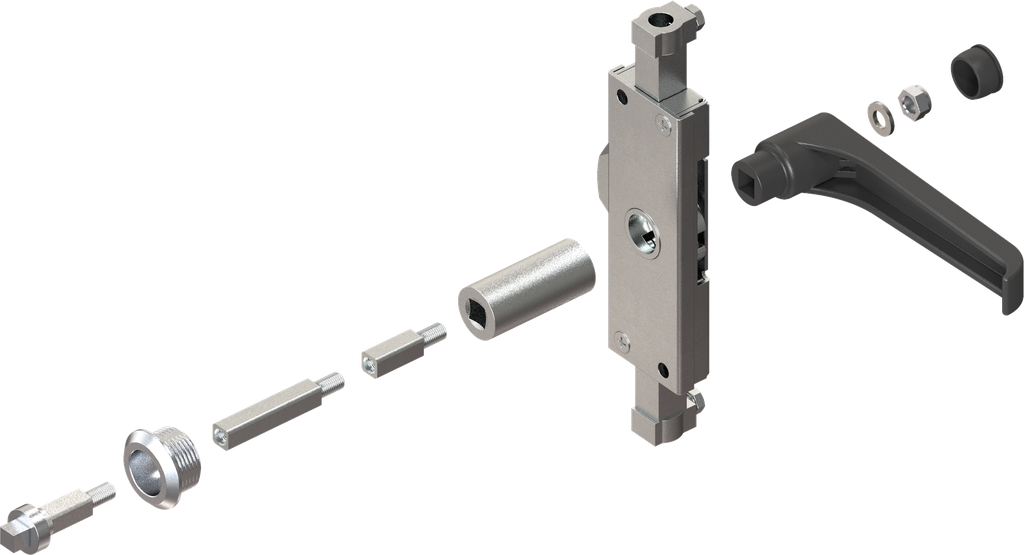

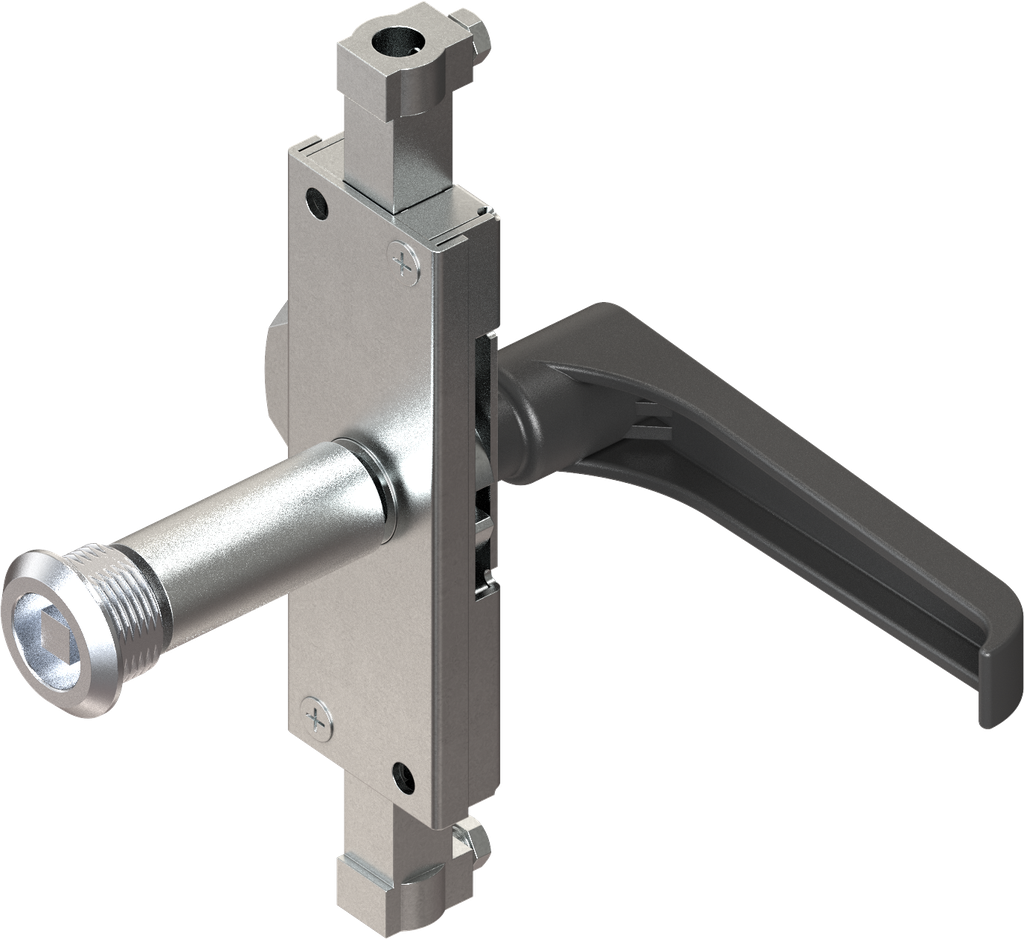

Das Adaptersystem wird vormontiert mit Griff oder Betätigung, durch die Einbauöffnung geführt und mit Sicherungsmutter M6 gehalten.

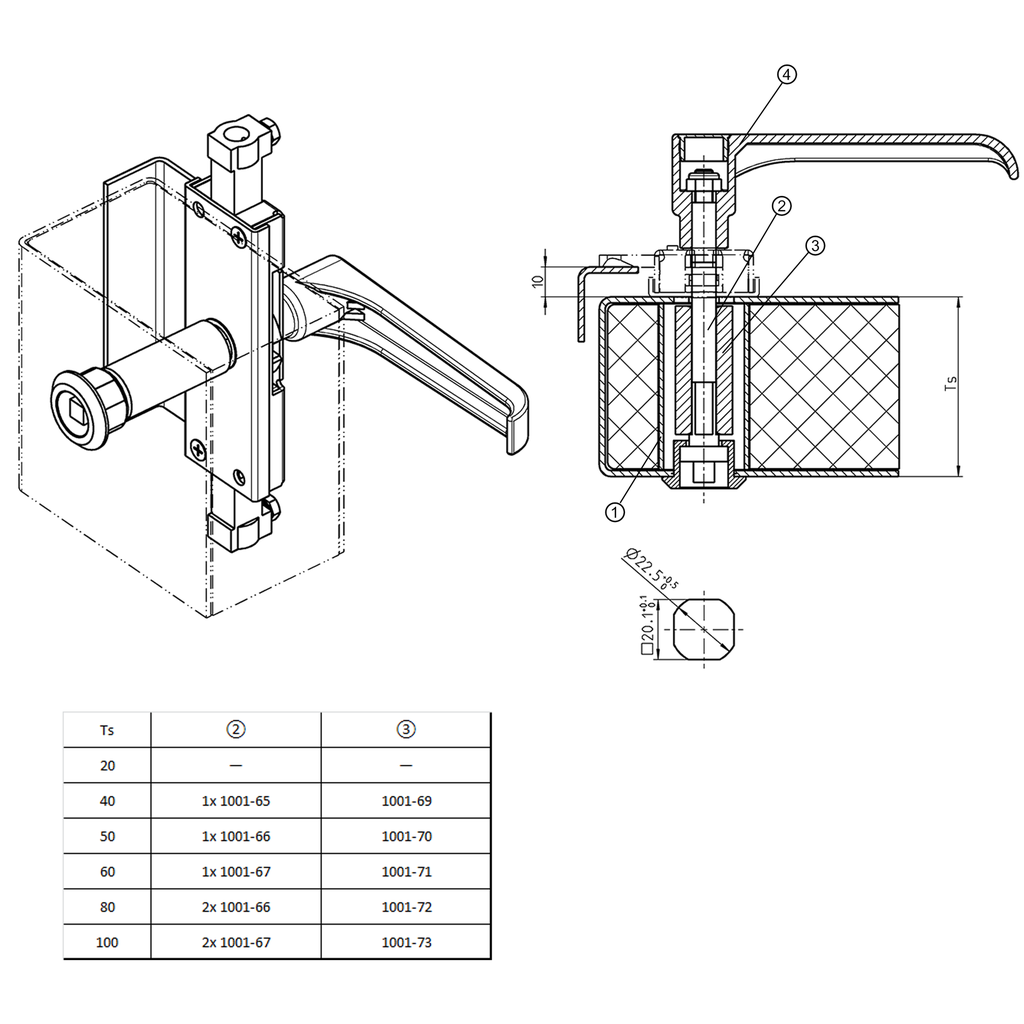

1 = z.B. Rohr Ø30x1,5
2 = Vierkantadapter
3 = Kupplungsstück
4 = Innengriff
Für den Innengriff wird zusätzlich der Adapter 1001-65 benötigt
Der Innengriff ist nicht für abschließbare T- und Klinkengriffe geeignet
Montagehinweis:

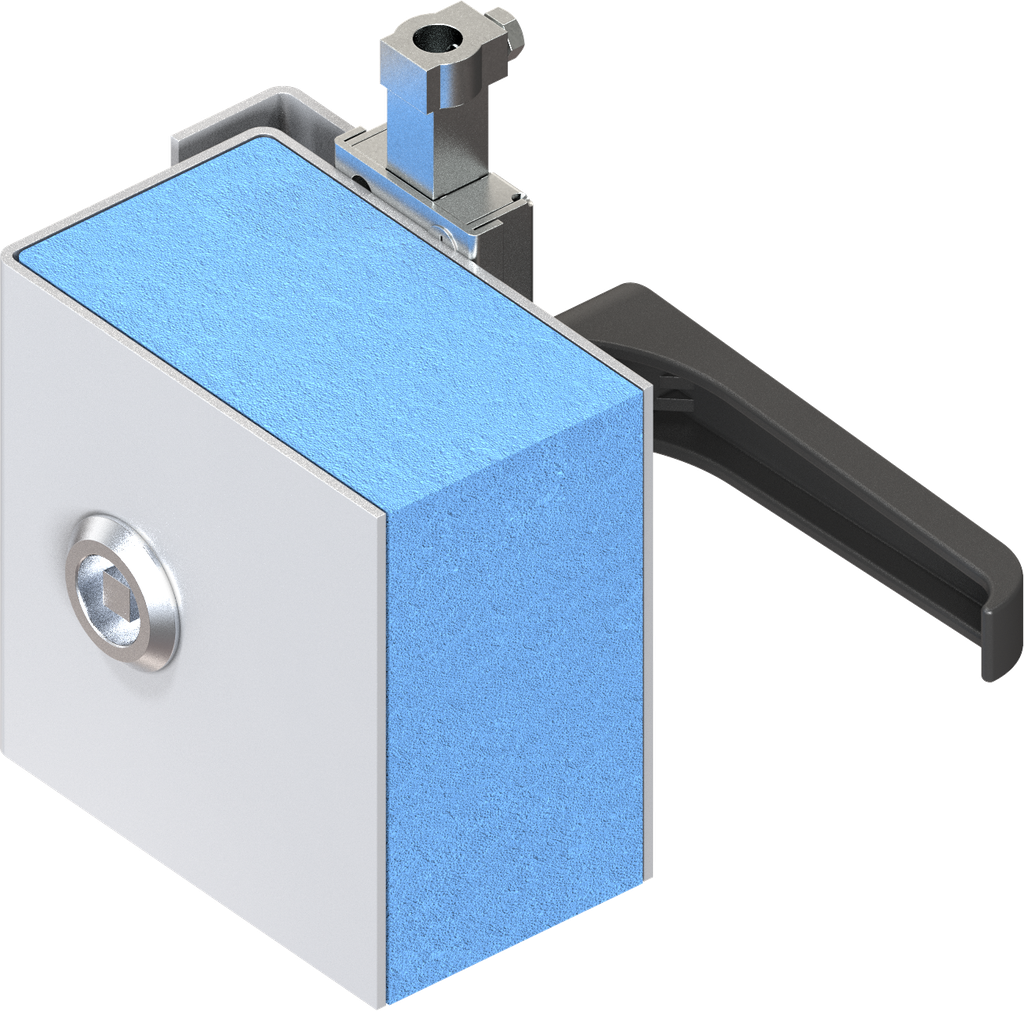

Für Türstärke 40 mm bei Adaptersystem mit Isolationstür
Interne Referenz:
1001-69
Barcode:
1001-000069-0000000
Produktart:
Zubehör allgemein
Material:
Aluminium
Programm:
1001
Katalogblatt:
2A-180

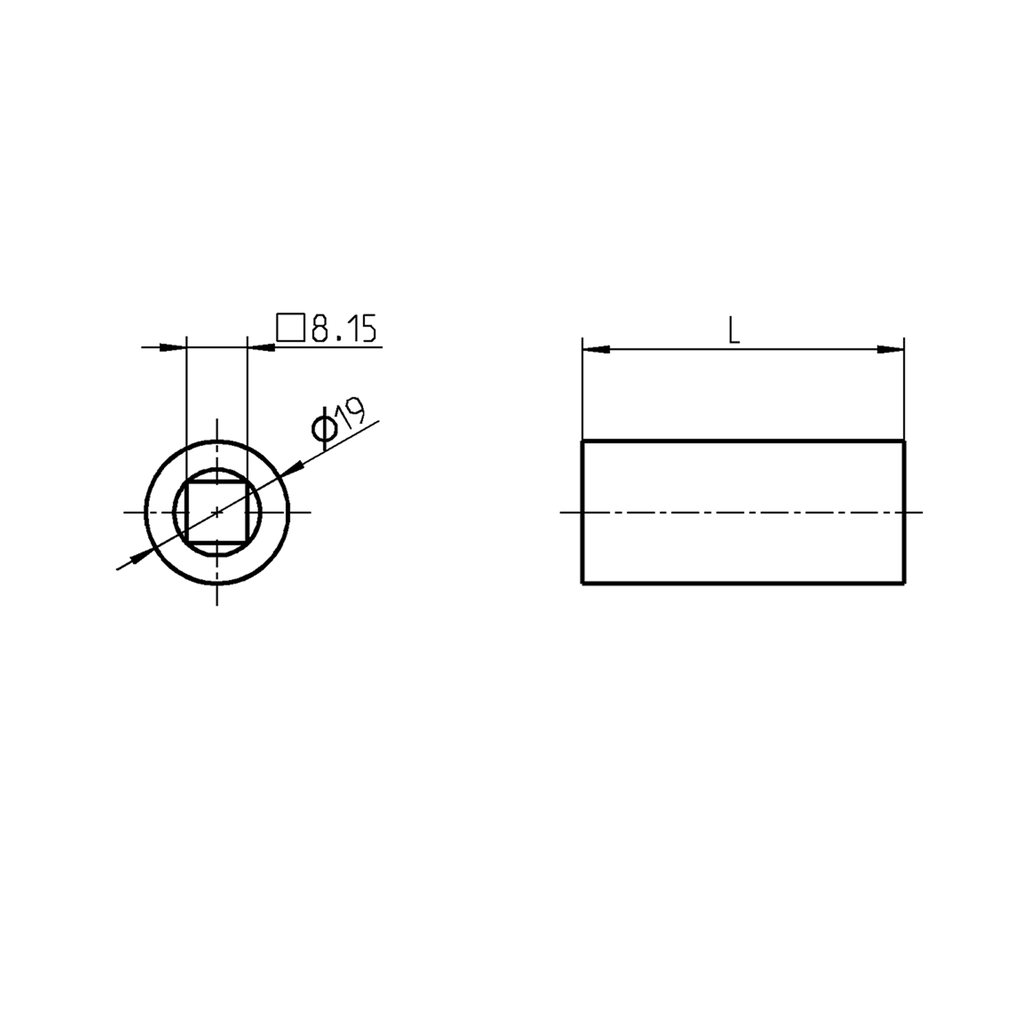

D-Maß:
19 mm
L-Maß:
23 mm
