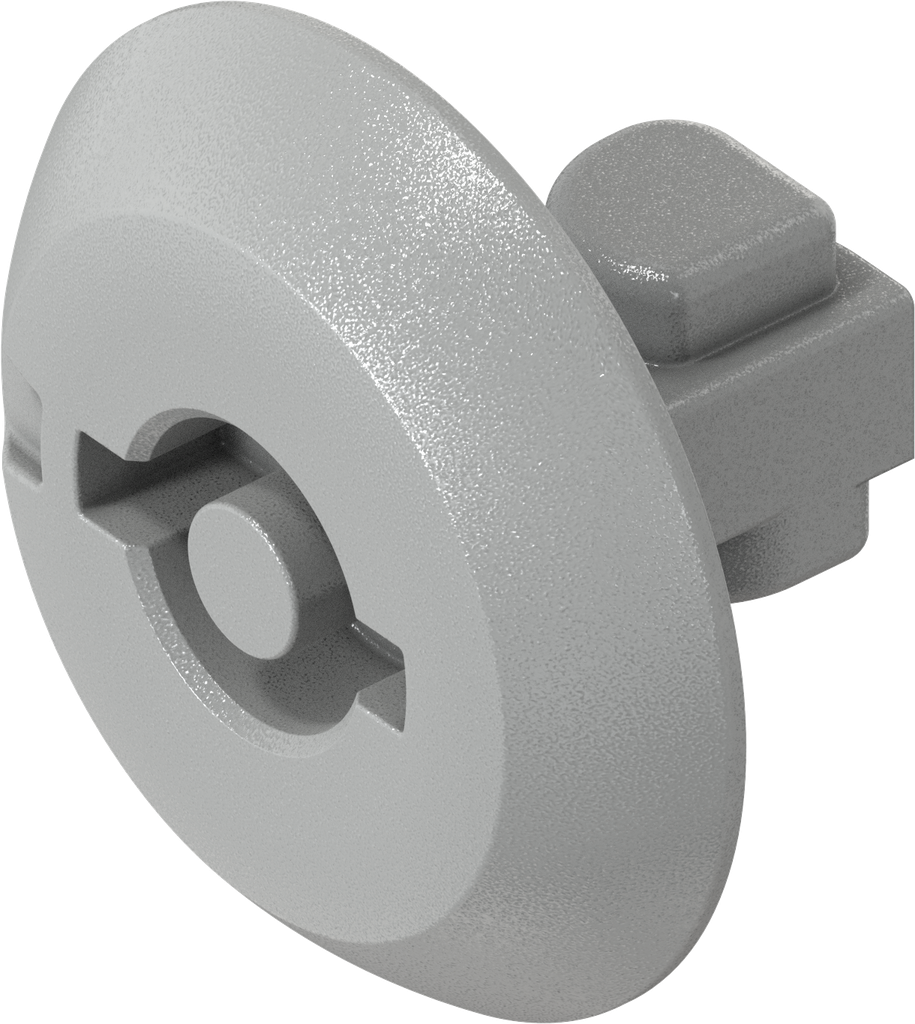

Betätigungs-Einheit Doppelbart 5 für werkzeuglose Montage, Polyamid GF staubgrau; 1000-U873-BQ
GH-Maß = 18 mm
Produktvorteile:
- Kostenersparnis durch sekundenschnelle, werkzeuglose Montage und Demontage
- wahlweise mit Polyamid- oder Stahlzunge erhältlich
- geeignet für viele Standardzungen
- Zuhaltekraft mit Zunge aus Stahl entspricht EMKA Standardvorreiber aus Zinkdruckguss
- leichtgängige Bedienung (konzeptbedingt keine innere Verspannung)
- selbstdichtender Aufbau für höchste Schutzansprüche (konzeptbedingt)
- hohe Überdrehsicherheit
- Standardlochbild
- patentgeschützt
Produkthinweis:
Türstärke inkl. Oberflächenbeschichtung
A = Montage
① = Betätigungs-Einheit in das Lochbild stecken
② = Rastgehäuse aufstecken und seitlich verschieben
③ = Zunge in das Rastgehäuse steckenKontrolle beim Einrasten der Rastgehäuse akustisch und visuell
B = Demontage
④ = Sicherungs-Arm der Zunge anheben
⑤ = Zunge aus dem Rastgehäuse ziehen
⑥ = Sicherungs-Arm von dem Rastgehäuse anheben
⑦ = Rastgehäuse seitlichen verschieben und entnehmen
Montagehinweis:
- Montage Türanschlag rechts:
Vormontierte Betätigungs-Einheit wird im geschlossenem Zustand in das Lochbild eingesetzt. Danach mit Rastgehäuse befestigt. - Montage Türanschlag links:
Vormontierte Betätigungs-Einheit wird im offenem Zustand in das Lochbild eingesetzt. Danach mit Rastgehäuse befestigt.
Interne Referenz:
1000-U873-BQ
Normen:
Schutzart IP 69K
Barcode:
1000-U00873-00000BQ
Produktart:
Betätigung
Programm:
1000
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
staubgrau
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Artikel mit Schutzrecht:
Ja
Betätigung für:
Betätigung für Gehäuse mit Schnellmontage
Betätigungs-Art:
Doppelbart 5
Für GH-Maß:
18 mm
Schließmittel:
Betätigung
