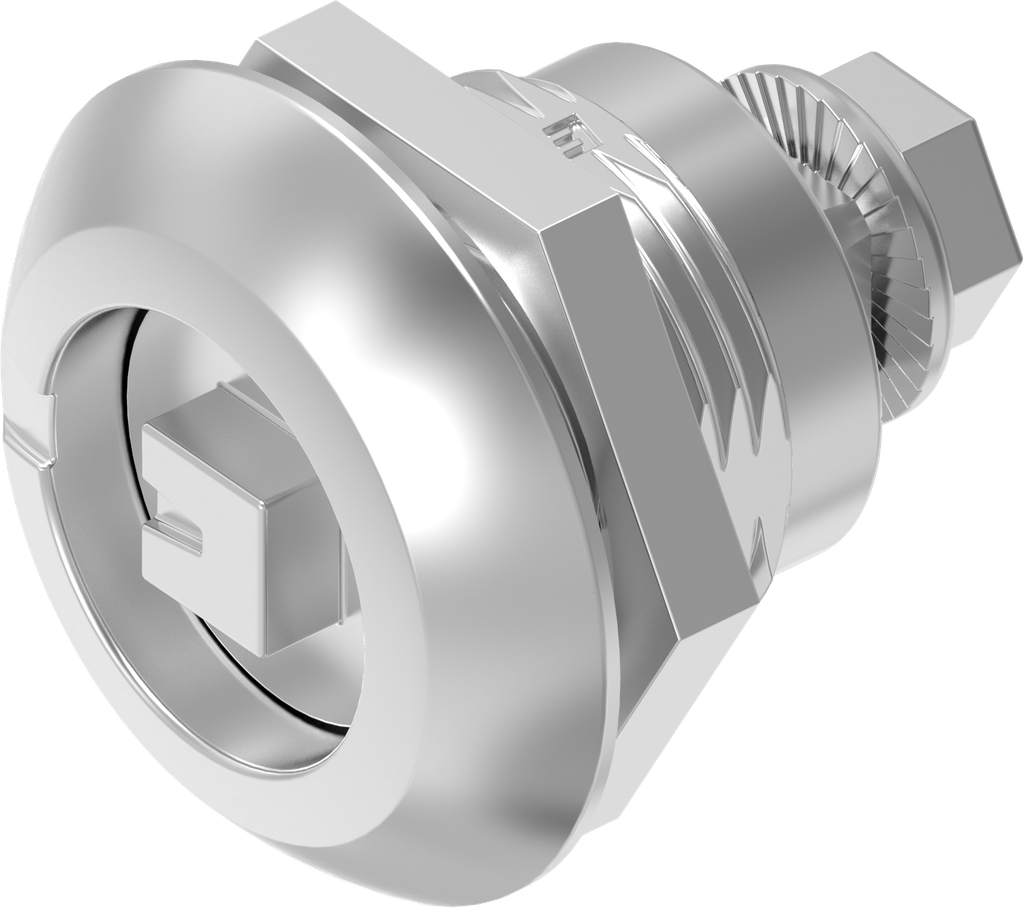

Dreh-Spann-Verschluss Vierkant 7, GD-Zn verchromt
DSV GH=32 Bahn-Ausf. Re. geschliffen

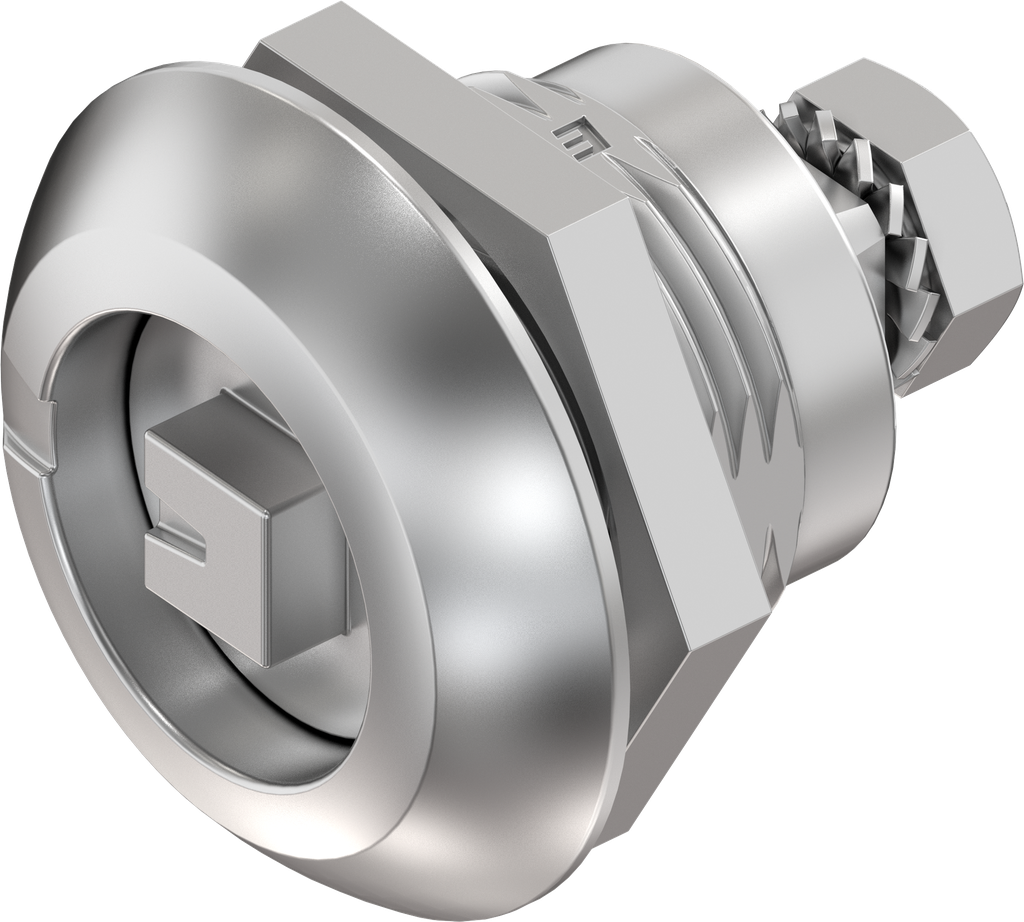

Dreh-Spann-Verschluss Vierkant 7, Edelstahl AISI 316; 1000-U859-PH
mit Edelstahlmutter
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Produktvorteile:
- kompakter Aufbau
- kompatibel mit anderen Vorreibern mit GH = 18 mm
- Brandschutz nach DIN EN 45545-2 mit E20
- kurzes Gehäuse GH = 18 mm
- geschäumte Dichtung
- Standardlochbild
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert.Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1000-U859-PH
Normen:
Schutzart IP 65, DIN EN 45545-3 Klasse E60 (Brandschutz), DIN EN 61373 (Schock- u. Schwingungsprüfung), ⓘ Es wurde ein bauartgleicher Artikel geprüft
Barcode:
1000-u00859-00000ph
Produktart:
Vorreiber
Programm:
1000
Katalogblatt:
1B-210
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 7
Einbauposition :
Innerhalb der Dichtung
Gehäuse-Kopfform:
Rund
Gehäuse-Kopfgröße:
32 x 6 mm
Geschäumte Dichtung:
Ja
GH-Maß:
18 mm
Kompressionswert :
4,5 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
8 mm
Schließmittel:
Betätigung
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Dreh-Spann-Verschluss mit Betätigung
