Zunge mit Stangenantrieb rechts, Stahl verzinkt
Zunge mit Stangenantrieb rechts, Stahl verzinkt

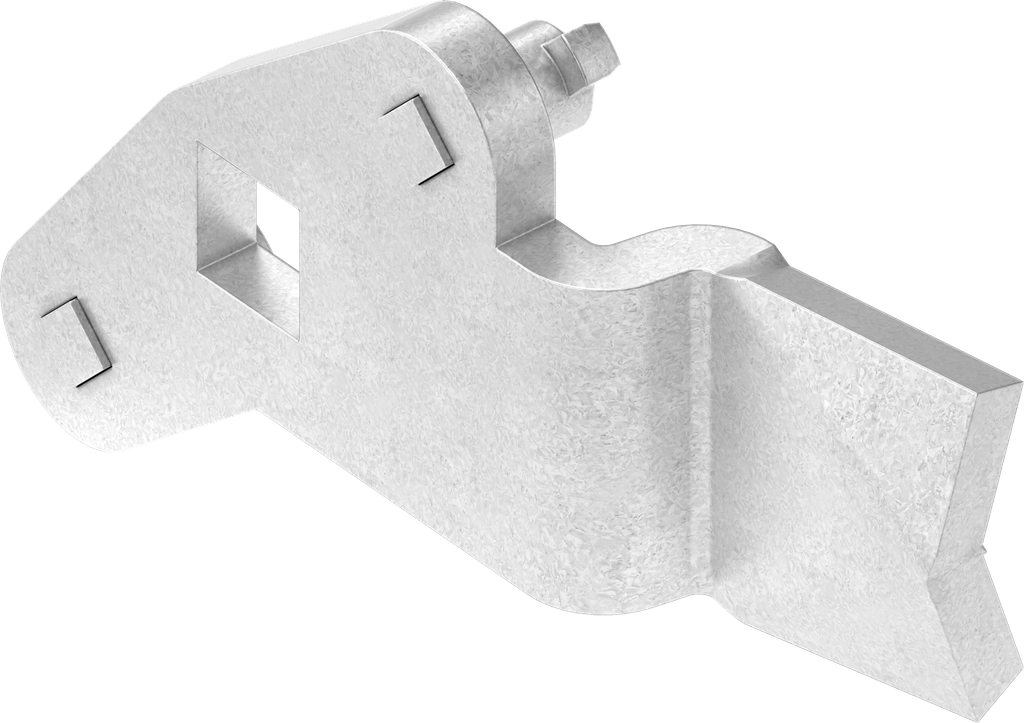

Zunge mit Stangenantrieb links, Stahl verzinkt
Zunge mit Stangenantrieb links, Stahl verzinkt

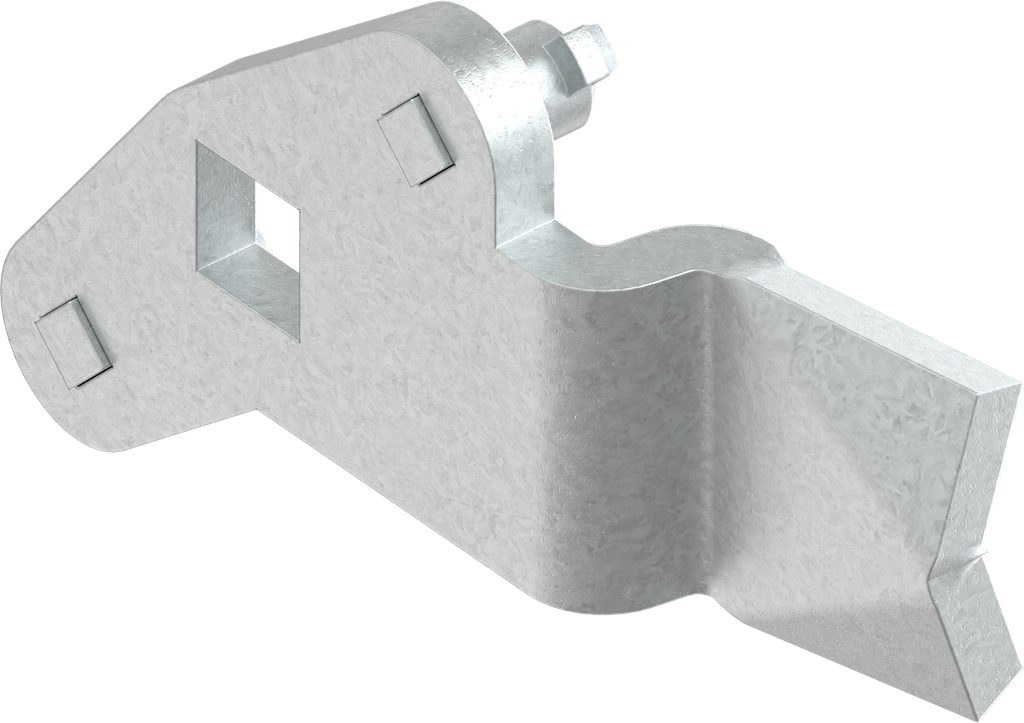

Zunge mit Stangenantrieb links, Stahl verzinkt; 1000-U545-25

https://www.emka.com/products/1000-u545-25 https://www.emka.com/web/image/product.template/205678/image_1920?unique=730a522

Kröpfung h = 7 mm


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung


    Produkthinweis:

    Die Auflauframpe erhöht den Kompressionsweg um 4 mm.

    Interne Referenz: 1000-U545-25
    Produktart: Zunge
    Programm: 1000
    Katalogblatt: 3YC-140
    Material der Baugruppe : Stahl
    Oberfläche der Baugruppe: verzinkt
    Einbauposition : Innerhalb der Dichtung
    Hub des Antriebs: Hub 26 mm
    Kompressionswert : 3 mm

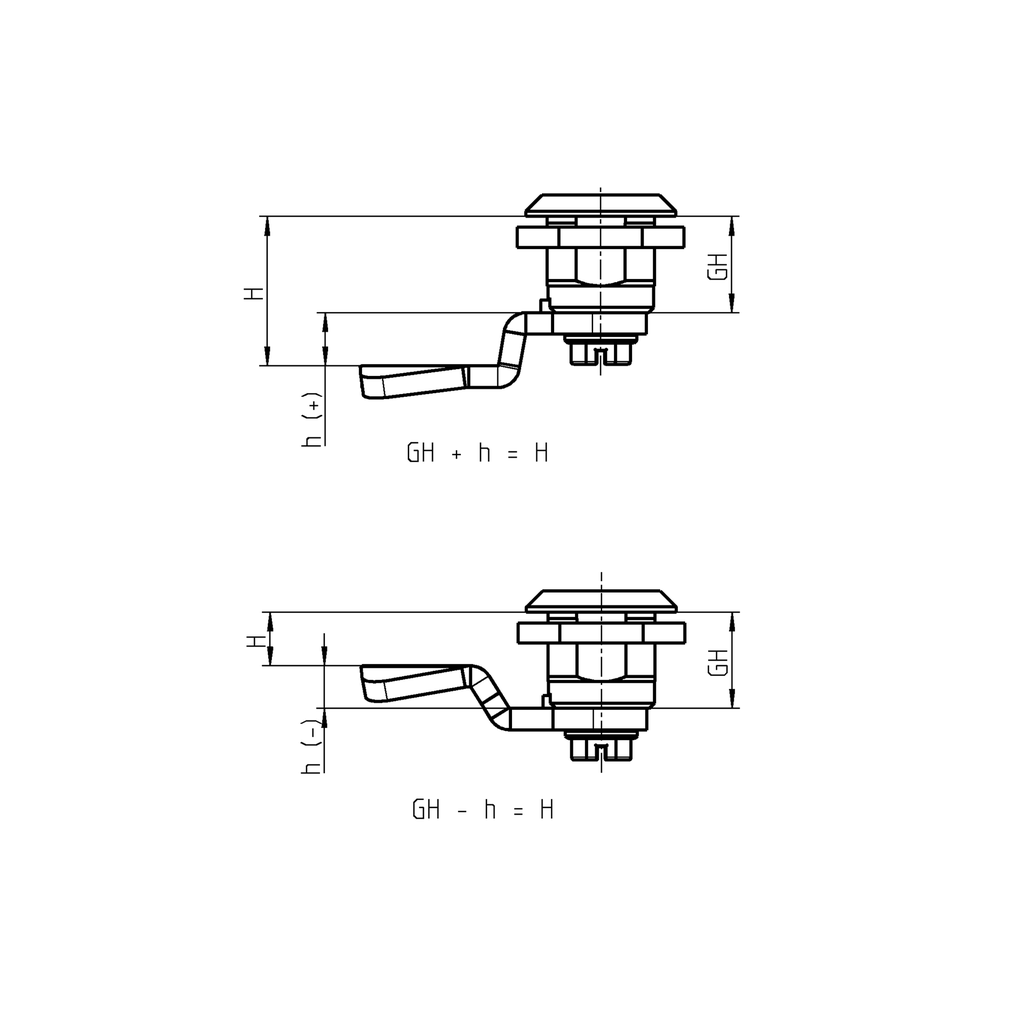

    Kröpfung: positiv
    Kröpfung der Zunge: 7 mm

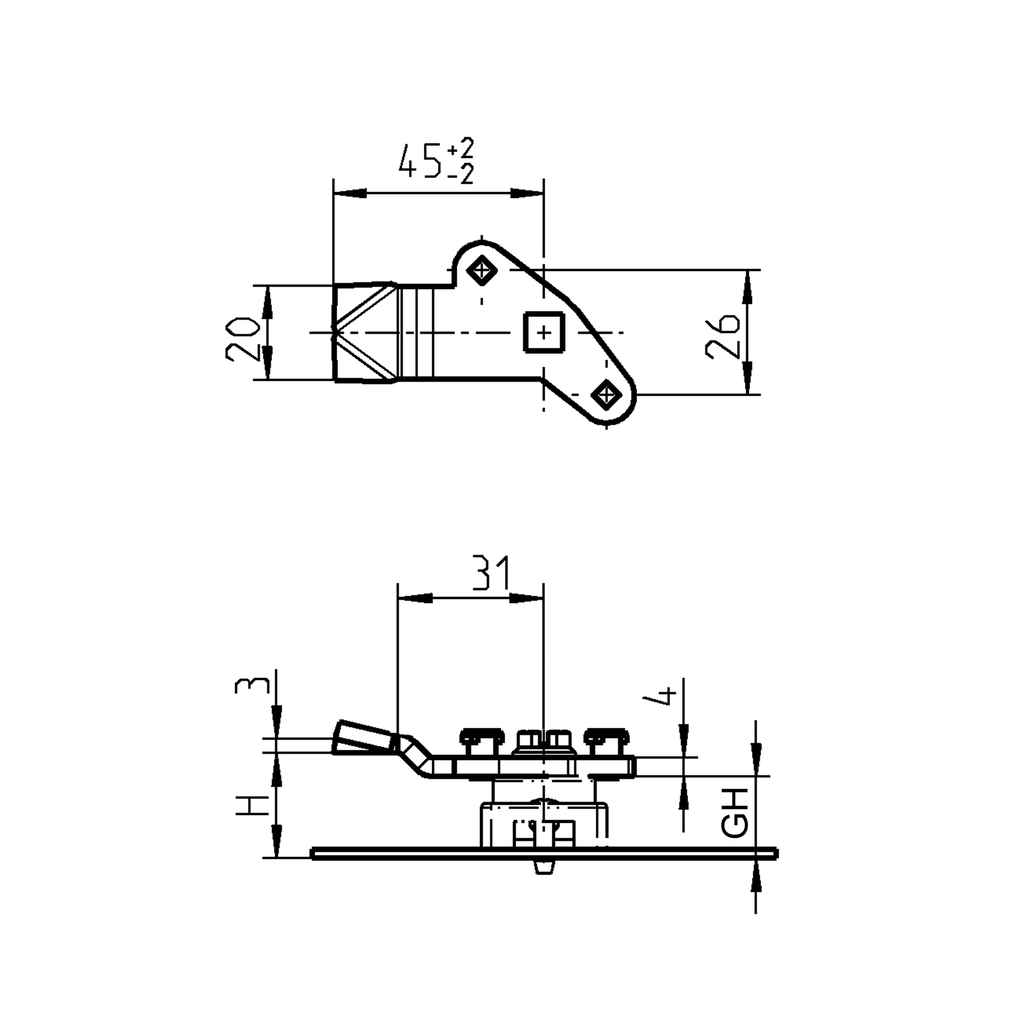

    L-Maß: 45 mm
    Löffel: Ja
    t-Maß: 4 mm
    No Specifications
    Alle Produkte anzeigen
    Auflauframpe
    Anschlussstange
    Lagerbuchse
    Befestigungsmaterial für Schwenkgriff
    Adapter
    Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
