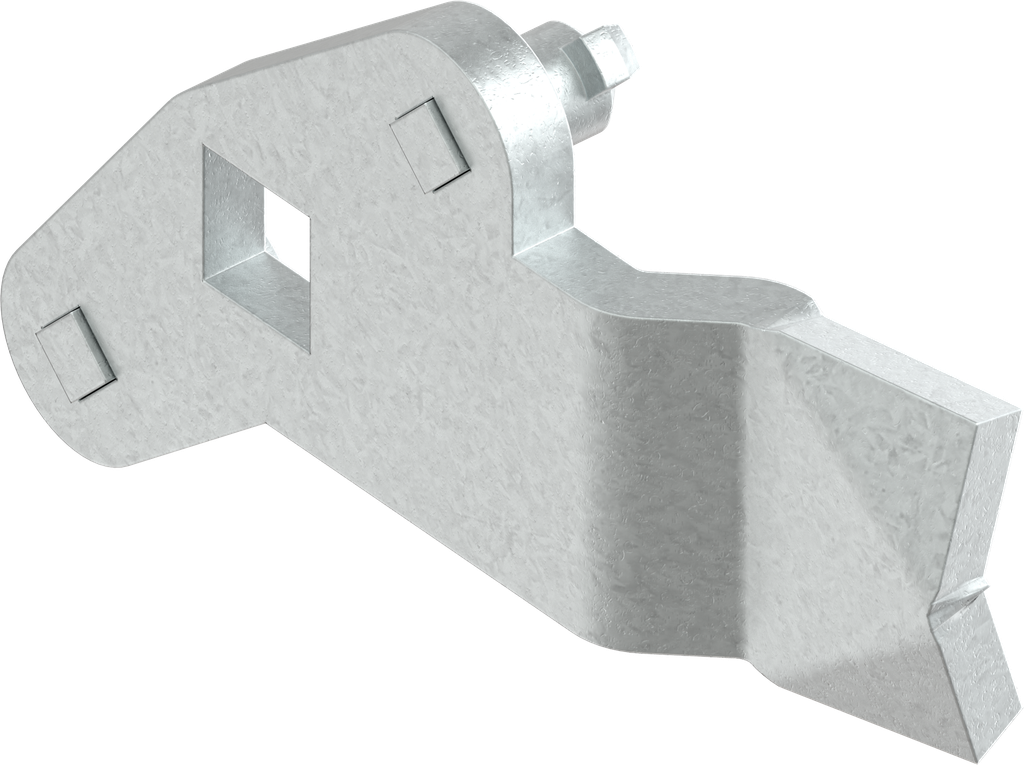

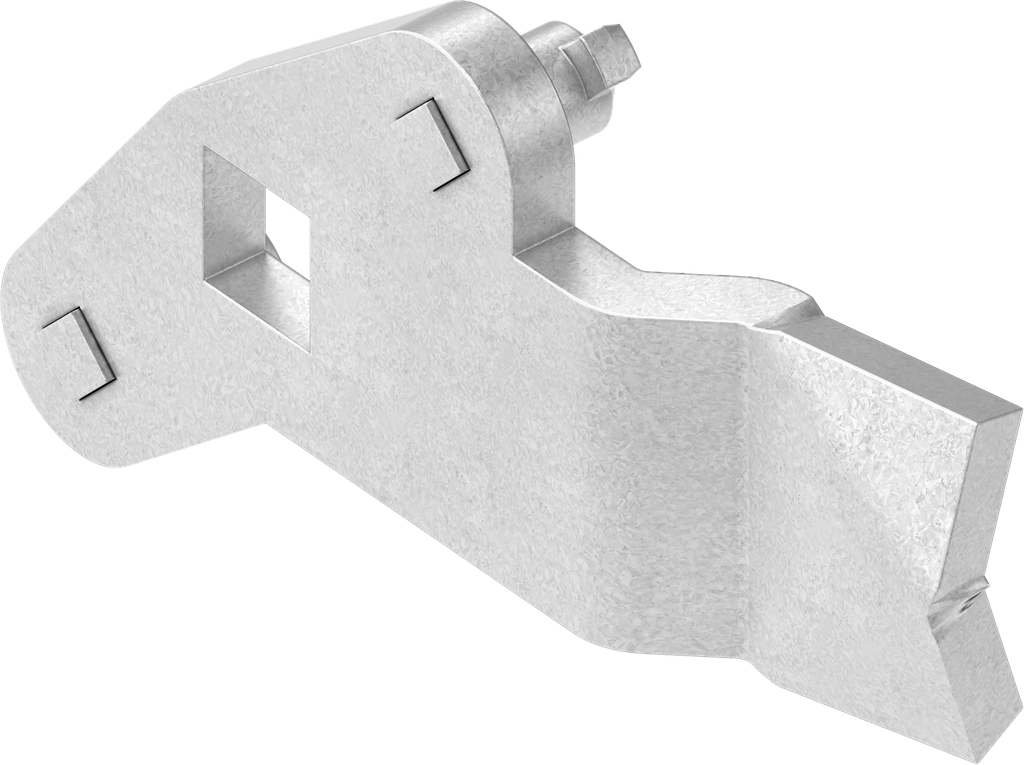

Zunge mit Stangenantrieb links, Stahl verzinkt; 1000-U545-23
Kröpfung h = 5 mm
Dieses Produkt hat keine gültige Kombination.
Produkthinweis:
Die Auflauframpe erhöht den Kompressionsweg um 4 mm.
Interne Referenz:
1000-U545-23
Produktart:
Zunge
Programm:
1000
Katalogblatt:
3YC-140
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Einbauposition :
Innerhalb der Dichtung
Hub des Antriebs:
Hub 26 mm
Kompressionswert :
3 mm

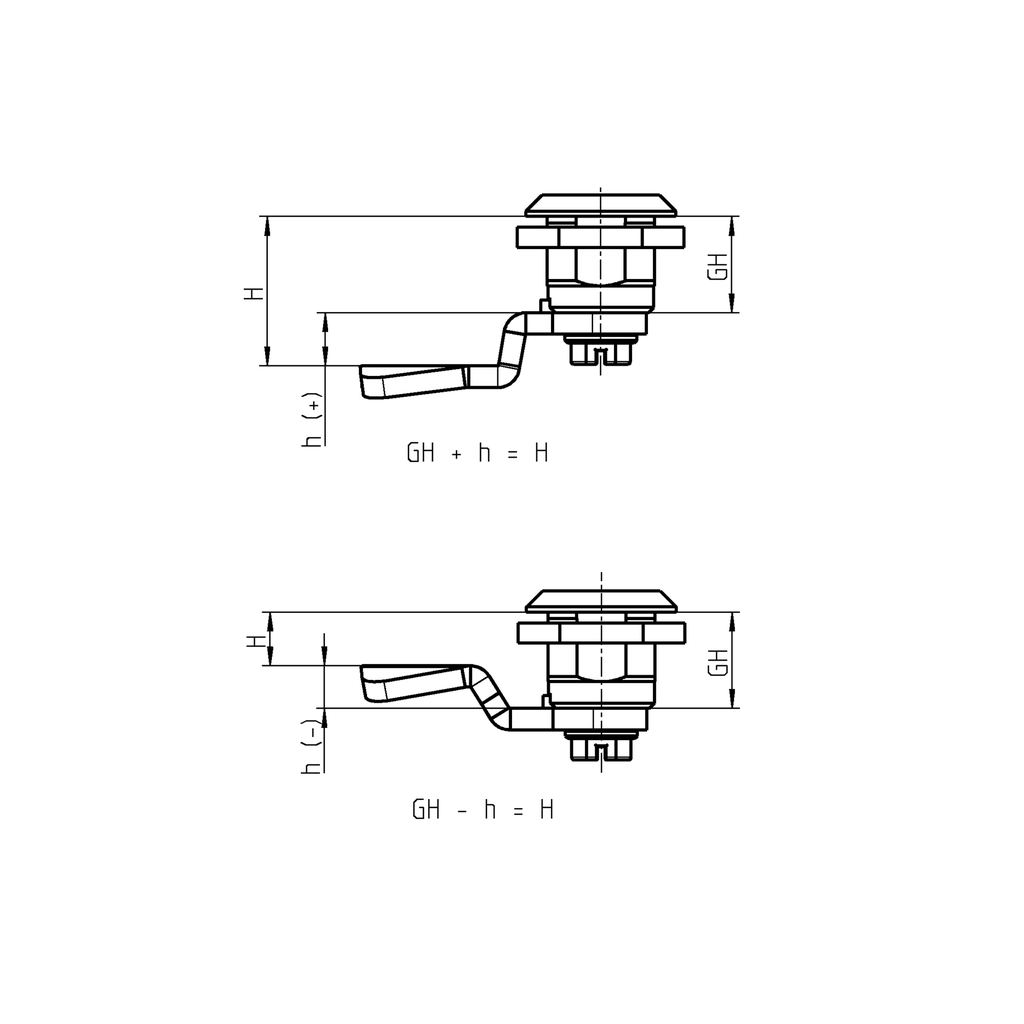

Kröpfung:
positiv
Kröpfung der Zunge:
5 mm

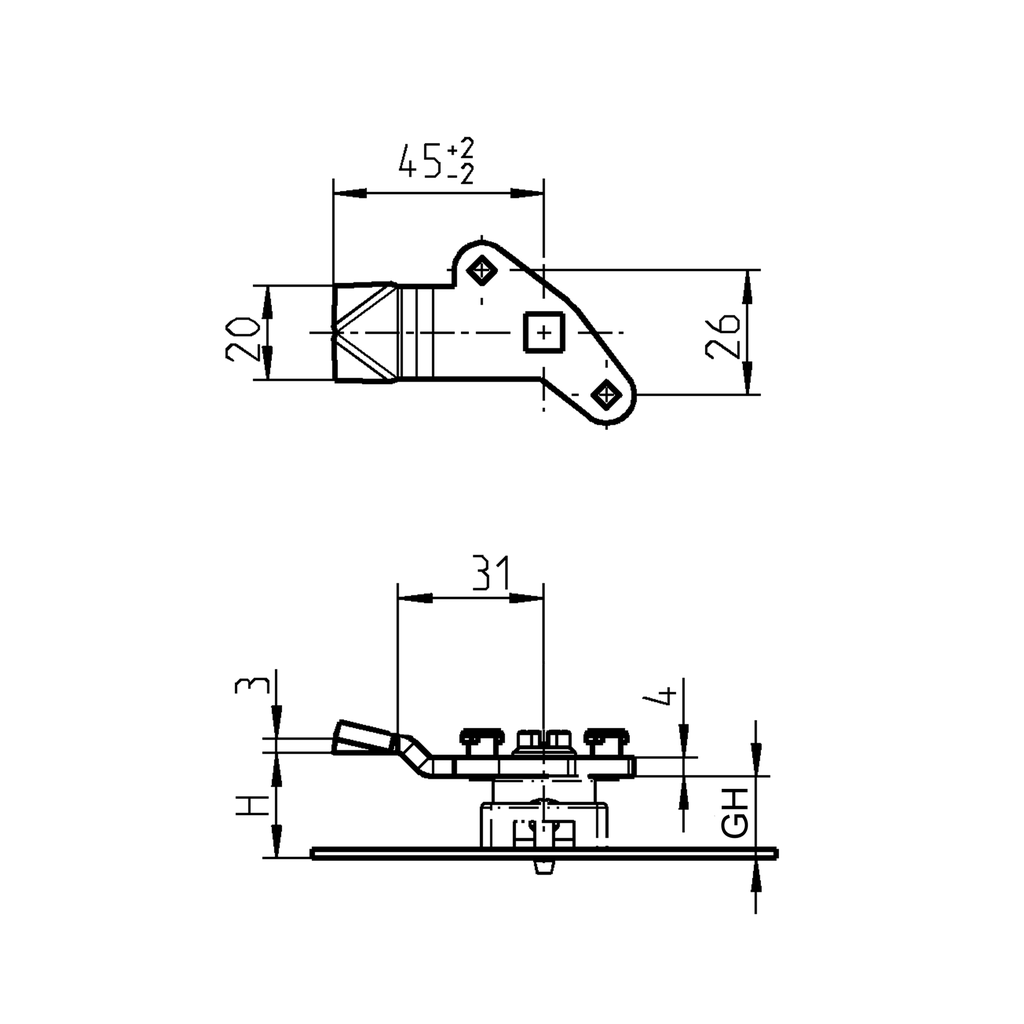

L-Maß:
45 mm
Löffel:
Ja
t-Maß:
4 mm
