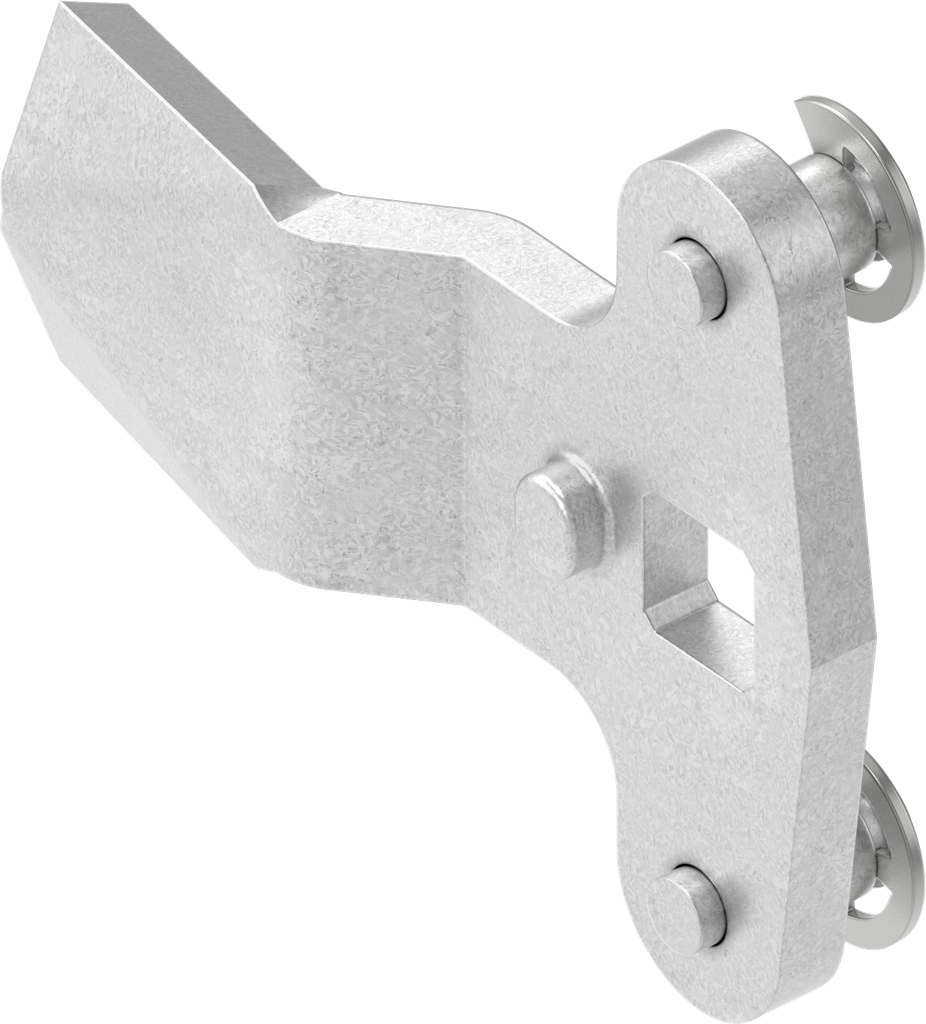

FLÜGELZUNGE M. STANGENAUFNAHME
FLÜGELZUNGE M. STANGENAUFNAHME

Zunge mit Stangenantrieb, Stahl verzinkt; 1000-U23

https://www.emka.com/products/1000-u23 https://www.emka.com/web/image/product.template/205330/image_1920?unique=21068c8

Kröpfung h = -5 mm

Dieses Produkt hat keine gültige Kombination.



Interne Referenz: 1000-U23
Barcode: 1000-U00023-0000000
Produktart: Zunge
Programm: 1000
Katalogblatt: 1C-120
Material der Baugruppe : Stahl
Oberfläche der Baugruppe: verzinkt
Anzahl der möglichen Verschlusspunkte: 3-Punkt
Einbauposition : Innerhalb der Dichtung
Hub des Antriebs: Hub 18 mm
Kompressionswert : 3 mm
Kröpfung: negativ
Kröpfung der Zunge: -5 mm

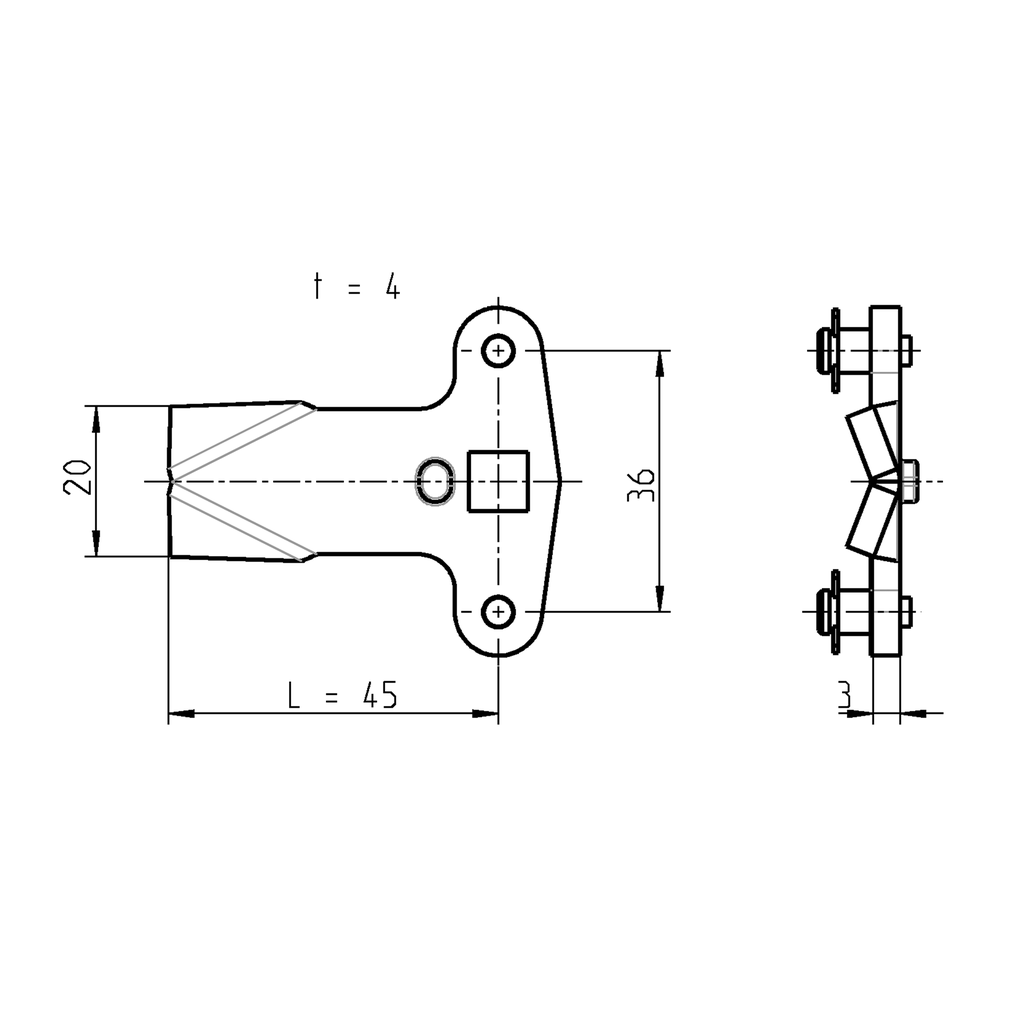

L-Maß: 45 mm
Löffel: Ja
t-Maß: 4 mm
