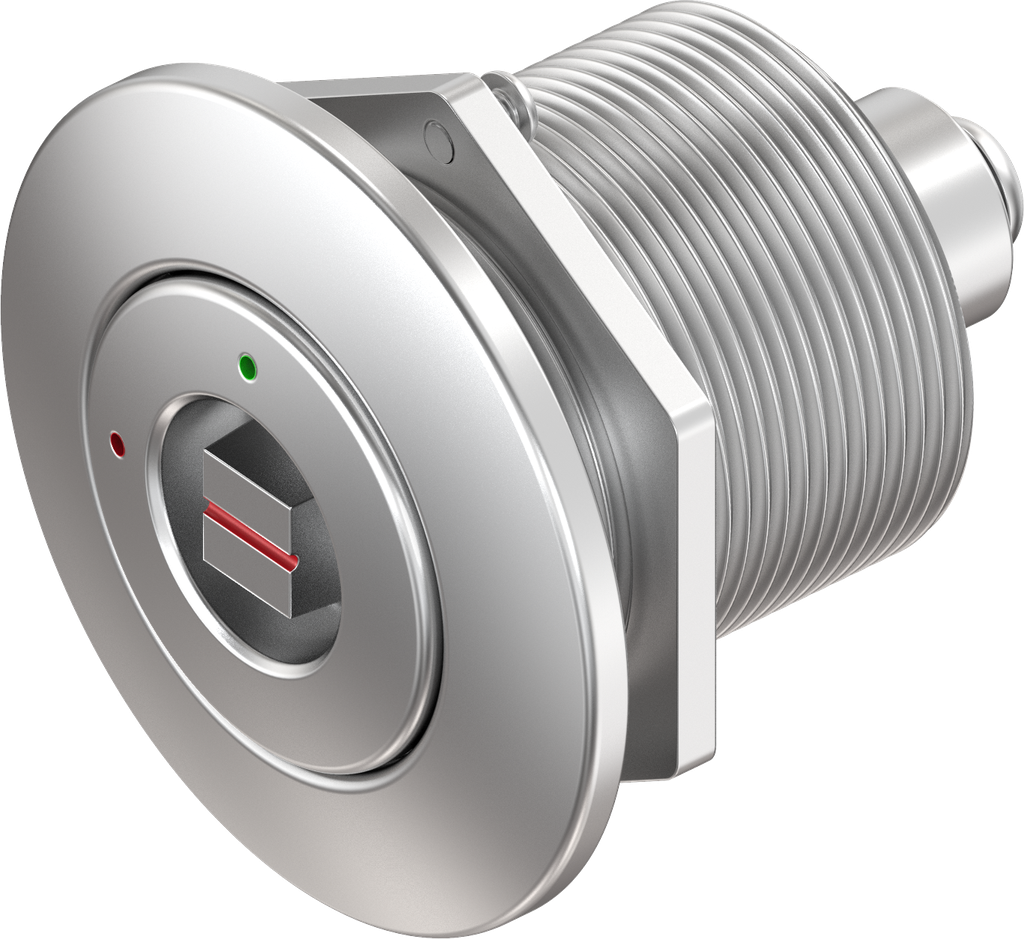

Sicherheits-Vorreiber Ausführung Bahn mit optischen Öffnungsindikator und Markierung Ausführung rechts, Edelstahl AISI 316; 1000-SU610-RE
mit Mutter und zusätzlicher Sicherungsschraube
Produkthinweis:
Der Sicherheits-Vorreiber ist in sich rüttelsicher konstruiert. Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Funktion:
Öffnungsvorgang:
Passenden Schlüssel einstecken und Betätigung eindrücken. Durch Drehung des Schlüssels um 90° erfolgt die Drehbewegung der Zunge und der Öffnungsindikator federt heraus.
Schließvorgang:
Passenden Schlüssel einstecken und Öffnungsindikator eindrücken. Durch Drehung des Schlüssels um 90° erfolgt die Drehbewegung der Zunge.
Interne Referenz:
1000-SU610-RE
Normen:
Schutzart IP 65, DIN EN 61373 (Schock- u. Schwingungsprüfung)
Barcode:
1000-Su0610-00000RE
Produktart:
Vorreiber
Programm:
1000
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 9 mit Markierung, Ausführung Bahn
Einbauposition :
Innerhalb der Dichtung
Gehäuse-Kopfform:
Rund
Gehäuse-Kopfgröße:
55 x 7 mm
Geschäumte Dichtung:
Ja
GH-Maß:
35 mm
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
28 mm
Schließmittel:
Betätigung
Türanschlag :
Rechts
Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Sicherheits-Vorreiber
