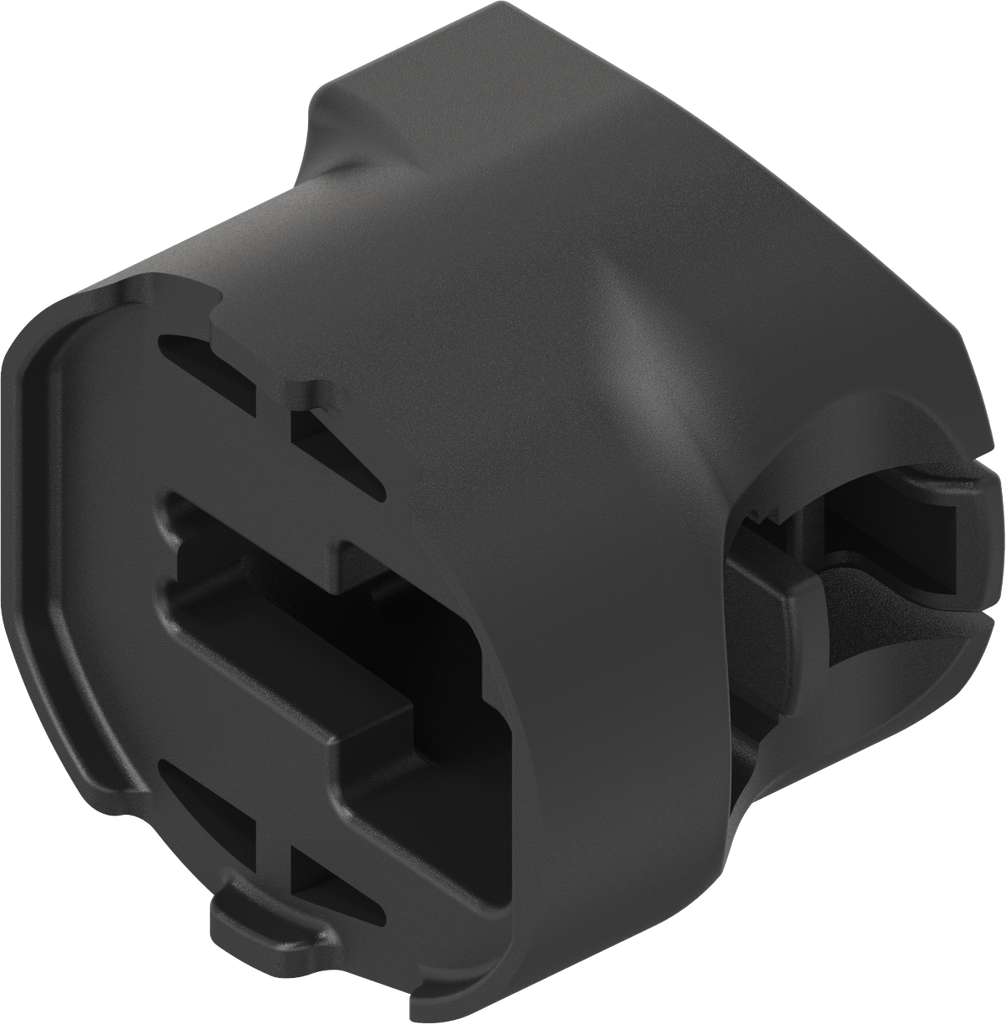

Rastgehäuse für Ts = 0,5 - 1 mm, Polyamid GF schwarz; 1000-551-02

https://www.emka.com/products/1000-551-02 https://www.emka.com/web/image/product.template/59566/image_1920?unique=f86255a

GH-Maß = 18 mm


    Diese Kombination existiert nicht.

    klemmbar / steckbar Innerhalb der Dichtung Schutzart IP 69K Links Rechts


    Produktvorteile:

    • Cost savings due to assembly and disassembly without tools within seconds
    • Optionally available with polyamide or steel cam
    • Suitable for many standard cams
    • Closing force with cam of steel matches EMKA standard quarter turn of zinc die-cast
    • Smooth operation (no inner rotation due to design)
    • Self-sealing design for highest protection requirements (design immanent)
    • Increased safeguarding against overwinding
    • Standard cut out
    • Patented

    Produkthinweis:

    Door gauge incl. surface coating

    A = Assembly
    ① = Insert the insert part into the cut out
    ② = Place the click-in housing and shift it laterally
    ③ = Insert the cam into the click-in housing acoustic and visual verification of clicking in place of click-in housing

    B = Disassembly
    ④ = Lift locking arm of the cam
    ⑤ = Pull out the cam of the click-in housing
    ⑥ = Lift locking arm of the click-in housing
    ⑦ = Shift the click-in housing laterally and remove it

    Montagehinweis:

    • Assembly door stop on the right:
      Pre-assembled insert part is inserted into the cut out while insert is closed. Then fixed with click-in housing.
    • Assembly door stop on the left:
      Pre-assembled insert part is inserted into the cut out while insert is open. Then fixed with click-in housing.
    Interne Referenz: 1000-551-02
    Produktart: Gehäuse
    Material: Polyamid GF
    Programm: 1000
    Oberfläche: schwarz
    Katalogblatt: 1B-180
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Artikel mit Schutzrecht: Ja
    Befestigungsart Gehäuse : klemmbar / steckbar
    Einbauposition : Innerhalb der Dichtung
    GH-Maß: 18 mm
    Passend für Türstärke von: 0.50 mm
    Passend für Türstärken bis: 1 mm
    Schließmittel: Betätigung
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
    Vorreiber-Typ: Vorreiber mit einfacher Betätigung,Vorreiber für werkzeuglose Montage
