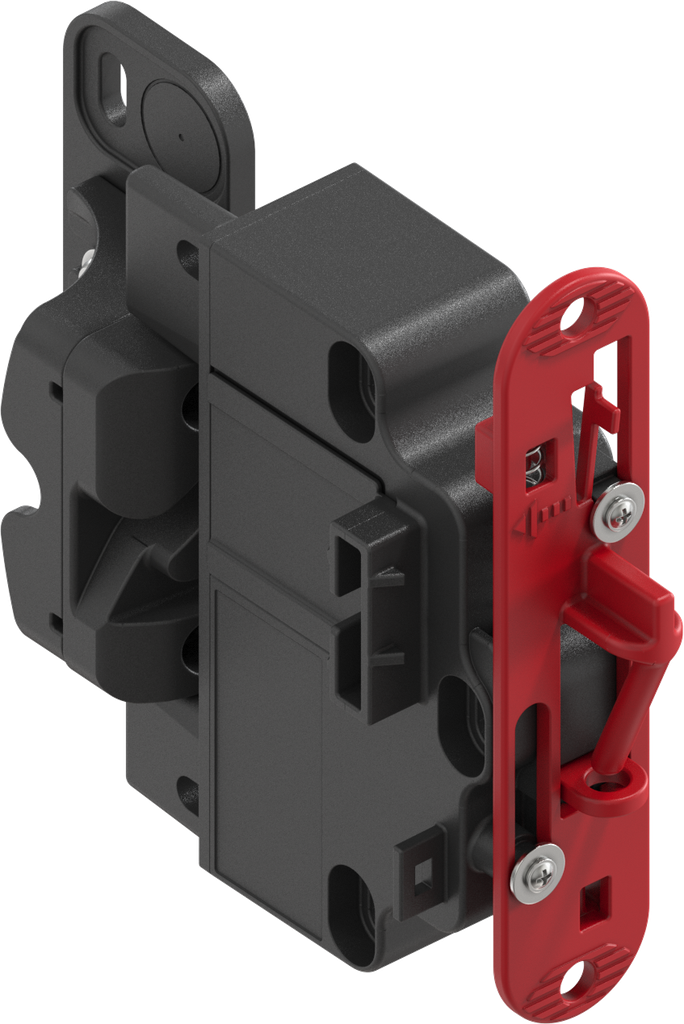

ePush Lock, chiusura a pressione elettromeccanico bloccaggio a pressione con apertura di emergenza per sistema centralizzato di chiusura e propulsore per l'apertura di emergenza, poliammide GF nero; 3000-U600-03

• chiusura invisibile dall'esterno
• aprire premendo leggermente
• chiudere premendo con forza
• uscite open collector per il monitoraggio a distanza dello stato della chiusura e della porta
• apertura di emergenza in caso di black-out possibile via cavo Bowden
• versione speculare dell'aggancio e del propulsore per l'apertura di emergenza disponibile a richiesta

La chiusura a pressione elettromeccanico ePush Lock viene utilizzata in diversi campi di applicazione come chiusura invisibile dall'esterno.

Le versioni seguenti sono disponibili:

• chiusura con apertura di emergenza per sistema centralizzato di chiusura
• chiusura con apertura di emergenza per interruttore/pulsante
• chiusura con apertura di emergenza per sistema centralizzato di chiusura e propulsore per l'apertura di emergenza
• chiusura con apertura di emergenza per interruttore/pulsante e propulsore per l'apertura di emergenza
• chiusura per funzionamento manuale

  alimentazione elettrica: 9 ... 32 V c.c., 200 mA, stand-by 3 mA.
  segnali di uscita: open collector (max 26 V, 30 mA)
  (tipo di spina: micro MATE-N-LOK 1445022-8)

A. pulsante/interruttore, sistema centralizzato di chiusura + corrente continua (livello di tensione identico)
A1. chiudere
A2. aprire
A3. ᅳ
A4. V +
A5. V -
A6. ᅳ
A7. stato del bloccaggio
A8. stato della porta
B. sistema centralizzato di chiusura
A1. chiudere, canale 1
A2. aprire, canale 1
A3. ᅳ
A4. ᅳ
A5. V -
A6. ᅳ
A7. stato del bloccaggio
A8. stato della porta

11. premere
12. rilasciare
13. distanziatore
14. espulsore
15. copertura del cavo
20. misura X e Y a scelta del cliente; X = 13 - 32,25 ; Y = 4,75 - 40
