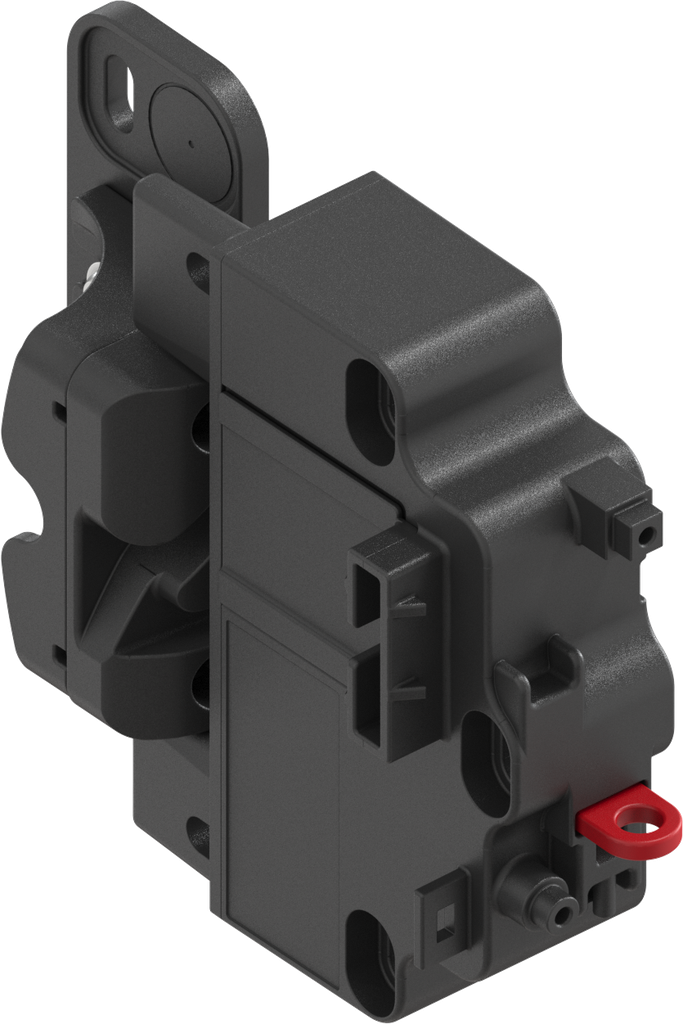

ePush Lock, chiusura a pressione elettromeccanico con apertura di emergenza per interruttore/pulsante, poliammide GF nero; 3000-U600-02

• chiusura invisibile dall'esterno aprire premendo leggermente chiudere premendo con forza uscite open collector per il monitoraggio a distanza dello stato della chiusura e della porta apertura di emergenza in caso di black-out possibile via cavo Bowden versione speculare dell'aggancio e del propulsore per l'apertura di emergenza disponibile a richiesta
• Press to open
• Closing by pressing
• Open collector outputs for remote monitoring of lock and door status
• Emergency opening in case of power failure possible via Bowden cable
• Mirrored version of lock holder, lock housing and turn for emergency release available on request

La chiusura a pressione elettromeccanico ePush Lock viene utilizzata in diversi campi di applicazione come chiusura invisibile dall'esterno. Le versioni seguenti sono disponibili: chiusura con apertura di emergenza per sistema centralizzato di chiusura chiusura con apertura di emergenza per interruttore/pulsante chiusura con apertura di emergenza per sistema centralizzato di chiusura e propulsore per l'apertura di emergenza chiusura con apertura di emergenza per interruttore/pulsante e propulsore per l'apertura di emergenza chiusura per funzionamento manuale alimentazione elettrica: 9 ... 32 V c.c., 200 mA, stand-by 3 mA. segnali di uscita: open collector (max 26 V, 30 mA) (tipo di spina: micro MATE-N-LOK 1445022-8) A. pulsante/interruttore, sistema centralizzato di chiusura + corrente continua (livello di tensione identico) A1. chiudere A2. aprire A3. ᅳ A4. V + A5. V - A6. ᅳ A7. stato del bloccaggio A8. stato della porta B. sistema centralizzato di chiusura A1. chiudere, canale 1 A2. aprire, canale 1 A3. ᅳ A4. ᅳ A5. V - A6. ᅳ A7. stato del bloccaggio A8. stato della porta 11. premere 12. rilasciare 13. distanziatore 14. espulsore 15. copertura del cavo 20. misura X e Y a scelta del cliente; X = 13 - 32,25 ; Y = 4,75 - 40

• Lock with emergency opening for central locking
• Lock with emergency opening for switch / button
• Lock with emergency opening for central locking and turn for emergency opening
• Lock with emergency opening for switch / button and turn for emergency opening
• Lock for manual operation

  Supply range: 9 ... 32 VDC, 200 mA, stand-by 3 mA.
  Output signals: Open-Collector (max 26 V, 30 mA)
  (connector type: Micro MATE-N-LOK 1445022-8)

A. Switch / Button, central locking + permanent current (equal voltage level)
A1. Locking
A2. Unlocking
A3. ᅳ
A4. V +
A5. V -
A6. ᅳ
A7. Lock status
A8. Door status
Central locking
A1. Locking, channel 1
A2. Unlocking, channel 1
A3. ᅳ
A4. ᅳ
A5. V -
A6. ᅳ
A7. Lock status
A8. Door status

11. Press on
12. Release
13. Spacer

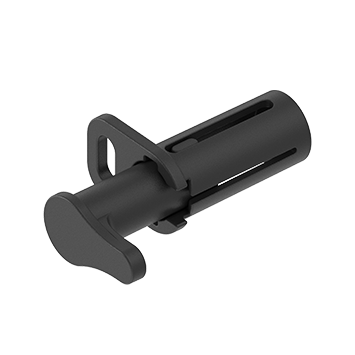

14. Ejector
15. Cover
20. Dimension X and Y by choice of customer; X = 13 - 32.25; Y = 4.75 - 40
