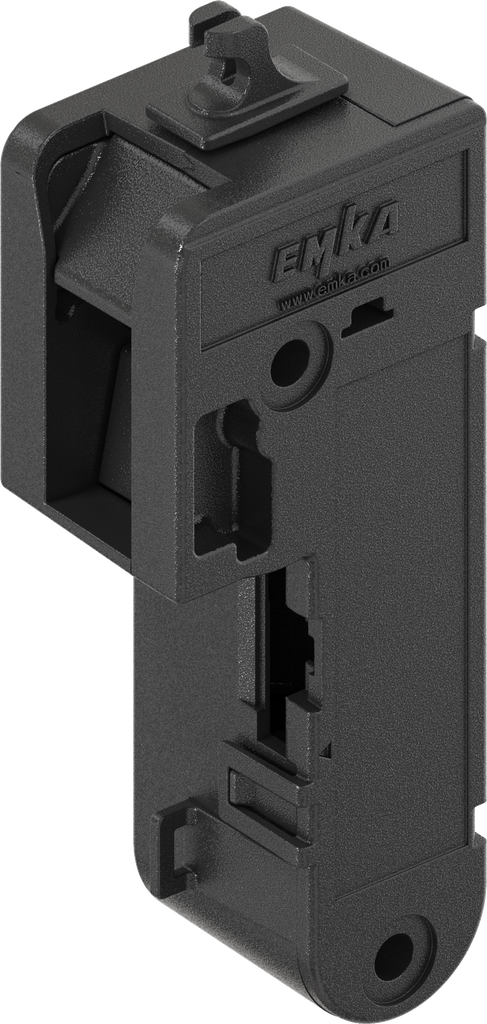

eCam Basic Plus, chiusura elettromeccanica per linguetta, poliammide GF nero; 3000-U304-02

La chiusura elettromeccanica per linguetta eCam viene utilizzata in diversi campi di applicazione come chiusura invisibile dall'esterno.

Le versioni seguenti sono disponibili:

• Basic = chiusura per linguetta senza risposta (feedback) con certificato UL508
• Basic Plus: chiusura per linguetta con risposta (feedback) con certificato UL508
  uscita open collector A1 segnalando se la linguetta è scattata in posizione
• Energy store: chiusura per linguetta con risposta (feedback) e apertura automatica della linguetta in caso di black-out con certificato UL508
  uscita open collector A1 indicando se la linguetta è bloccata nella sede
• Safety: conforme al tipo descritto nell'attestato di certificazione come dispositivo di chiusura (interruttore di posizione) serie 1 secondo la norma EN ISO 14119 (direttiva macchine) e come "dispositivo di monitoraggio con livello di prestazione (PL) d" secondo la norma EN ISO 13849
• ampio range di tensione di alimentazione di 9 ... 32 V
• uscita open collector per il monitoraggio a distanza dello stato di chiusura
• apertura di emergenza in caso di black-out possibile via cavo Bowden

  alimentazione elettrica: 9 ... 32 V c.c., max 100 mA, stand-by 3 mA.
  segnali di uscita: open collector (max 30 V, 50 mA)



1. linguette L=45
2. supporto per cavo Bowden
3. linguetta
4. superficie per nastro adesivo
5. guida per serracavo
6. entrata di controllo
7. V -
8. V +
9. uscita A1
10. contatto porta A1
11. contatto porta A2
