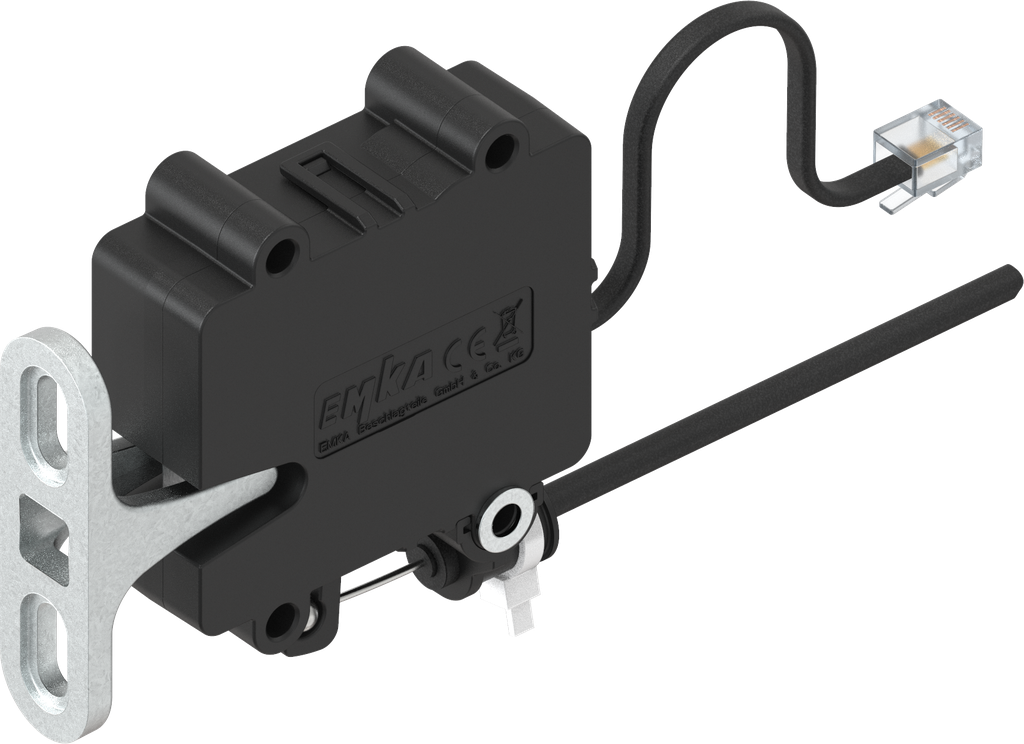

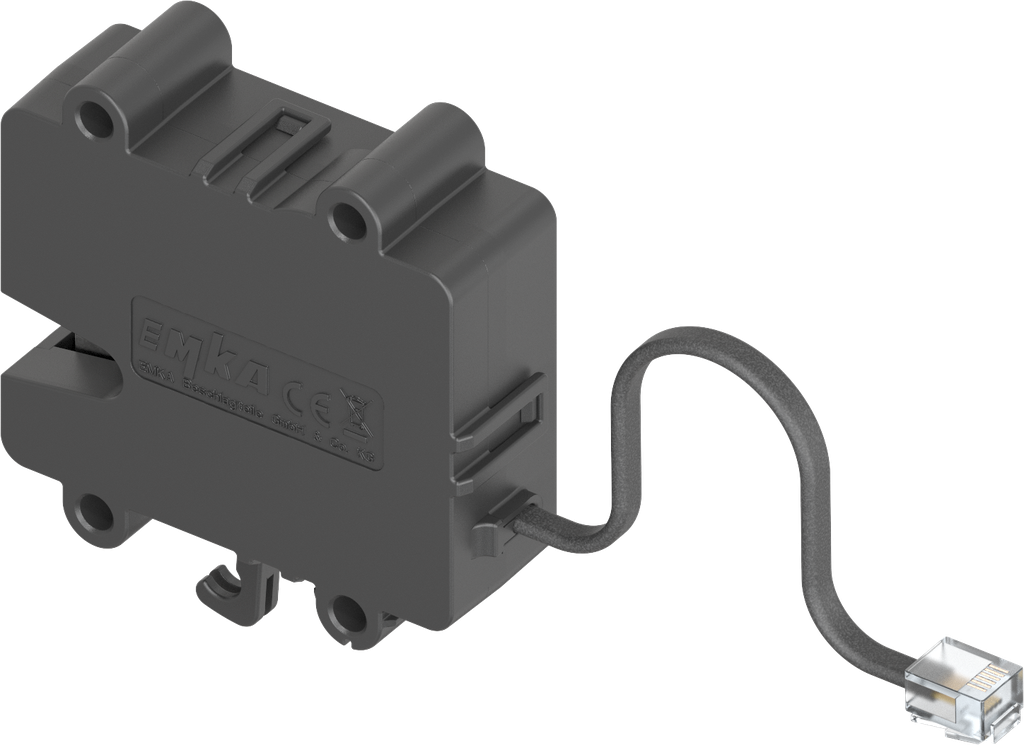

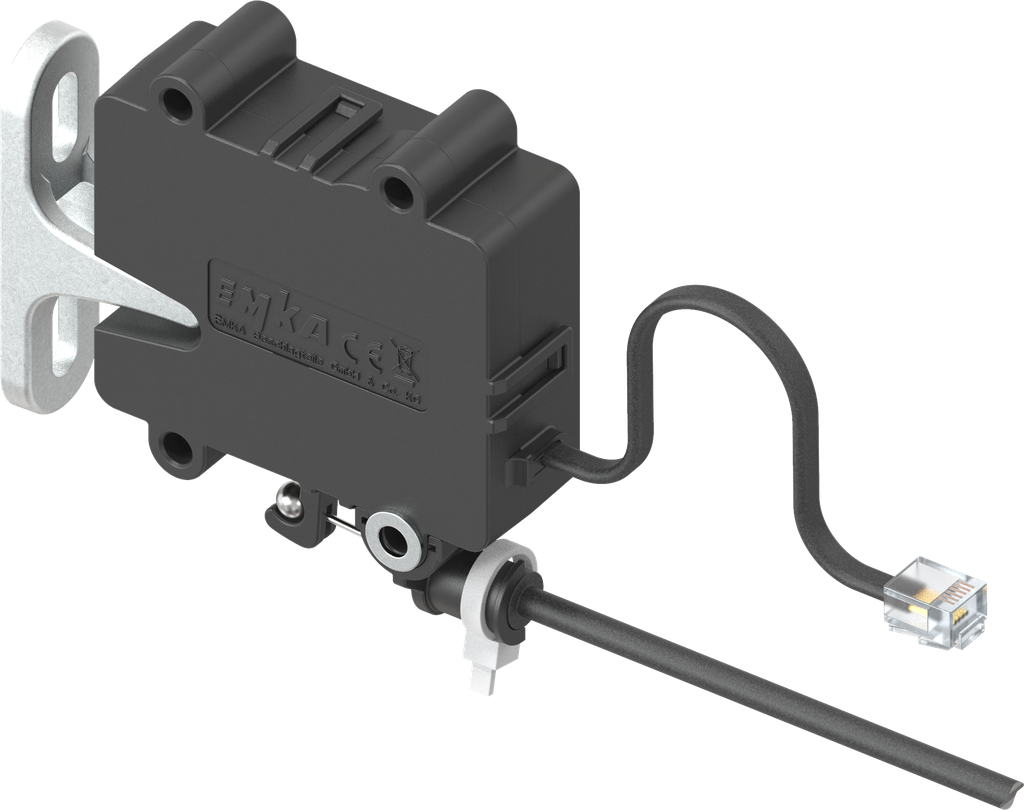

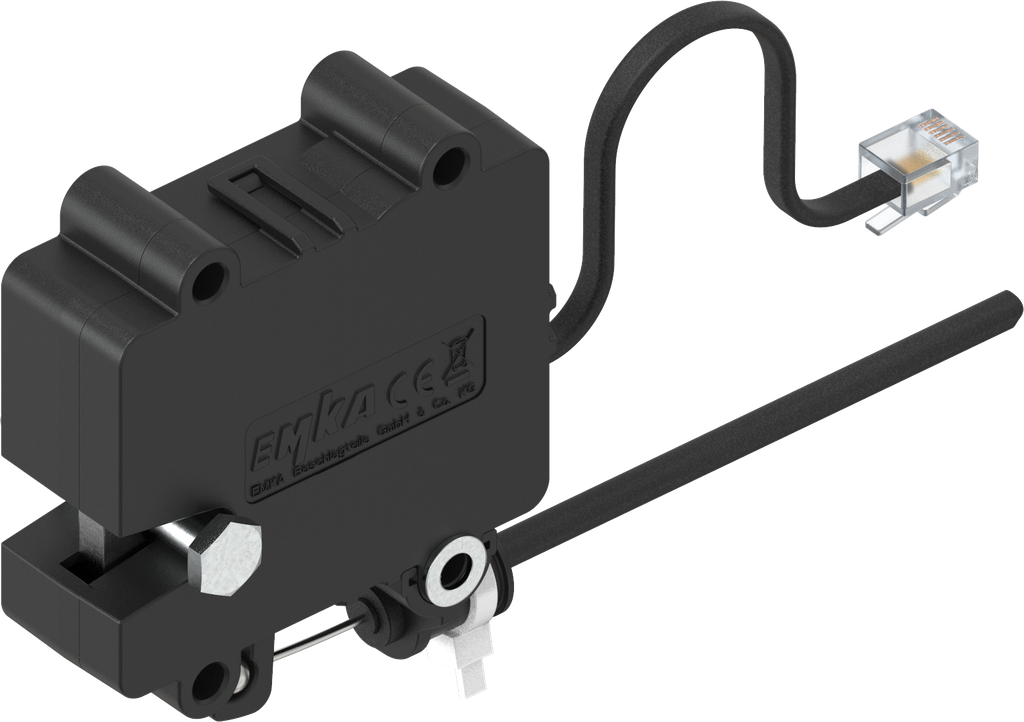

Chiusura single-point con apertura di emergenza, Battery backup, poliammide GF nero; 3000-U301-04

https://www.emka.com/products/3000-u301-04 https://www.emka.com/web/image/product.template/235848/image_1920?unique=3603f96

Il blocco è permanentemente alimentata con energia ed aperta mediante un impulso


    Questa combinazione non esiste.

    Soluzione in rete


    Indicazioni prodotto:

    La chiusura single-point viene utilizzata in campi di applicazione speciali come chiusura invisibile dall'esterno.

    Versione: Battery backup = la chiusura è permanentemente alimentata con energia ed aperta mediante un impulso; con grado di protezione IP 55 e certificazione ATEX / UL-Ex

    • ampio range di tensione di alimentazione di 9 ... 32 V
    • interruttore a potenziale zero per il monitoraggio a distanza dello stato/stato della porta
    • apertura di emergenza in caso di black-out possibile via cavo Bowden
    • opzione di collegamento alla Locking Unit 3000-U32-x o all'Access Unit 3000-U47-x; cavo adattatore in opzione
    • omologazione ATEX/UL-Ex in fase di preparazione

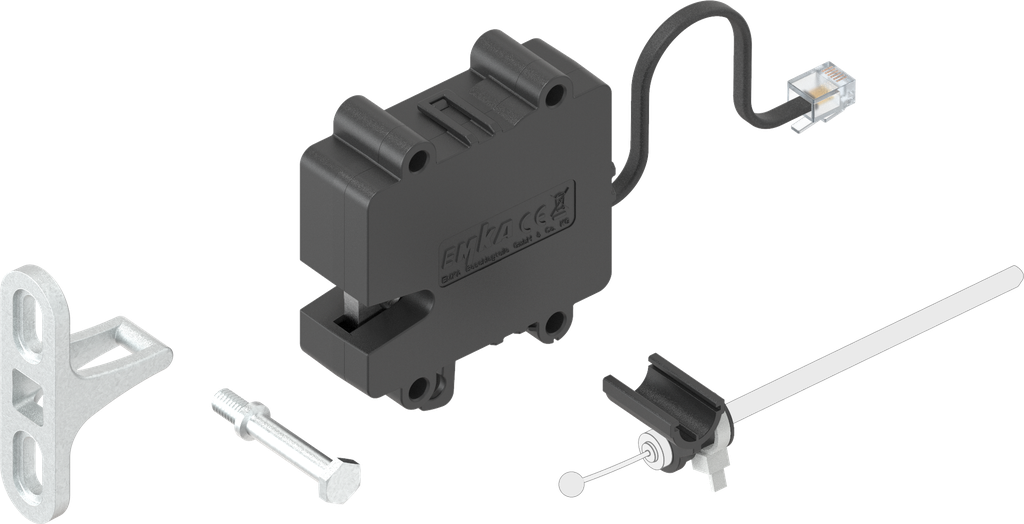

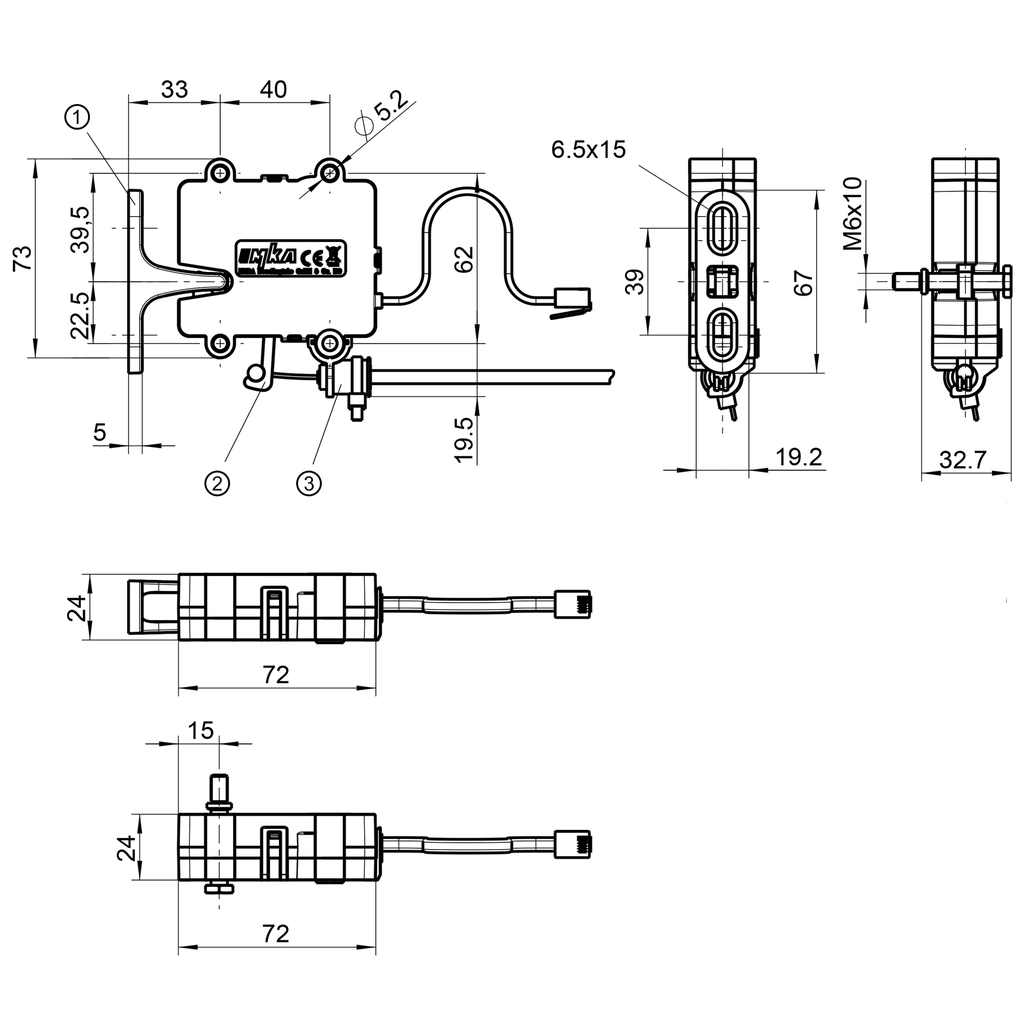

    Etichettatura (vedi disegno)

    ① = aggancio o perno di chiusura
    ② = leva per l'apertura meccanica, ad es. cavo Bowden
    ③ = supporto per cavo Bowden

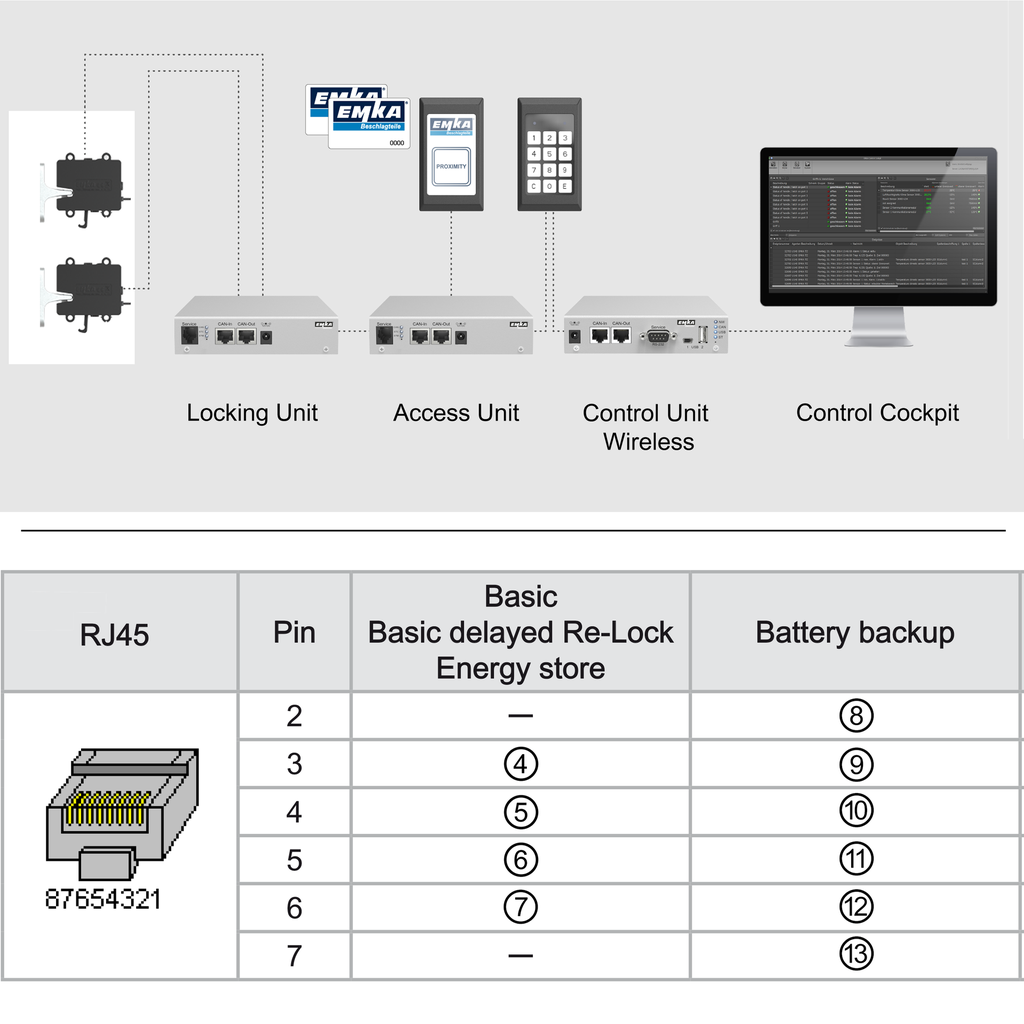

    Assegnazione dei pin del connettore RJ45 (vedi tabella)

    PIN 2 = ⑧ V -
    PIN 3 = ⑨ V -
    PIN 4 = ⑩ V -
    PIN 5 = ⑪ sbloccaggio +
    PIN 6 = ⑫ Uscita a collettore aperto
    PIN 7 = ⑬ V +

    Istruzione di assemblaggio:

    per Control Unit Wireless max 64 Locking Unit ≘ max 512 chiusure single-point
    tastiera/lettore di schede con Access Unit in opzione

    Riferimento interno: 3000-U301-04
    Norme: Grado di protezione IP 55
    Codice a barre: 3000-u00301-0000004
    Tipo di prodotto: Chiusura single-point
    Programma: 3000
    Materiale dell'unità : poliammide GF
    Superficie dell'unità: nero
    Chiusura single-point con contatto Reed integrato: Battery backup; Verriegelung wird mit Energie versorgt und über Impuls geöffnet
    Sistema Stand-Alone o sistema in rete : Soluzione in rete
    Soluzione in rete: Sistema di sorveglianza e di controllo dell'accesso
    No Specifications
    Visualizza tutti i prodotti

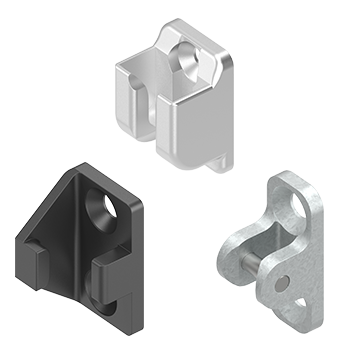

    Aggancio

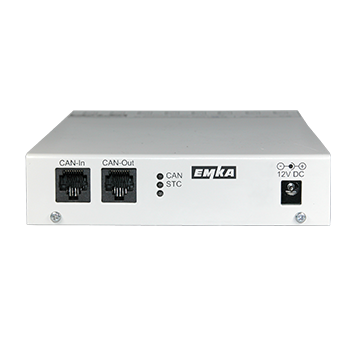

    ELM - Locking Unit
