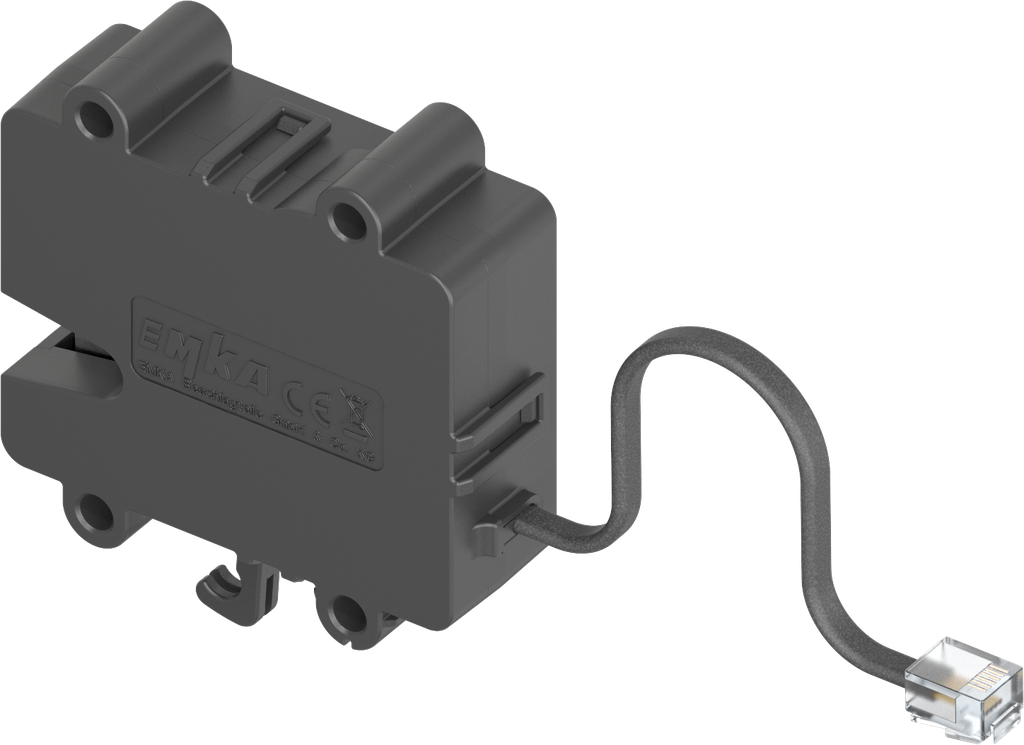

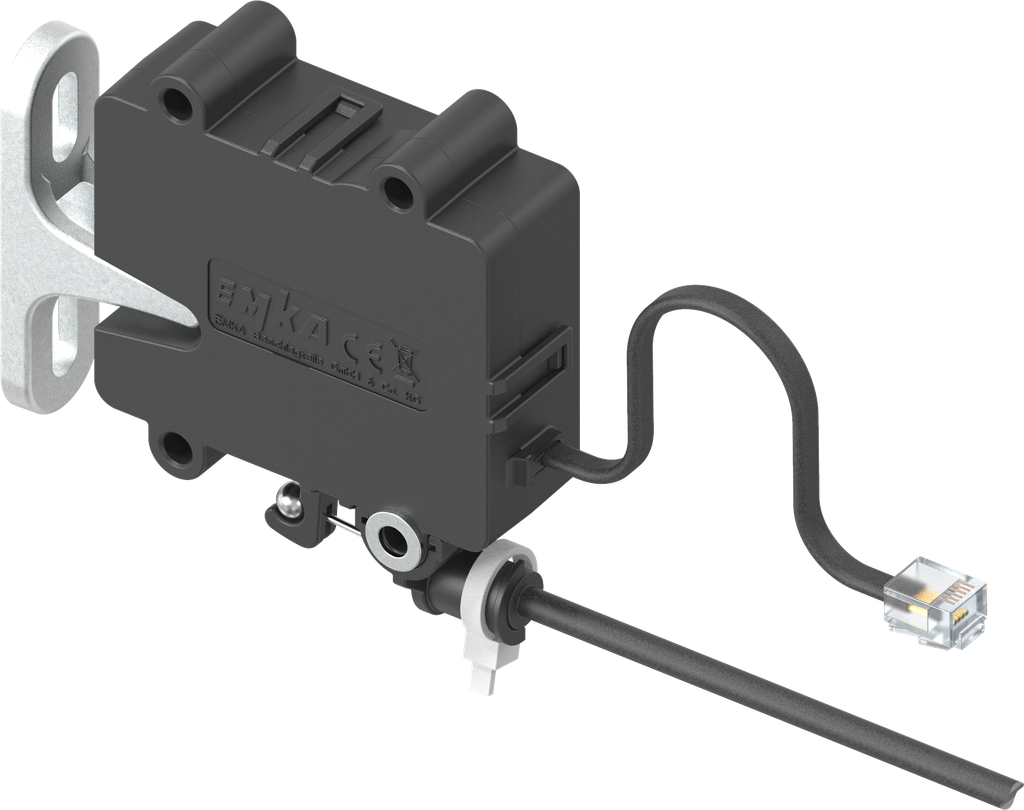

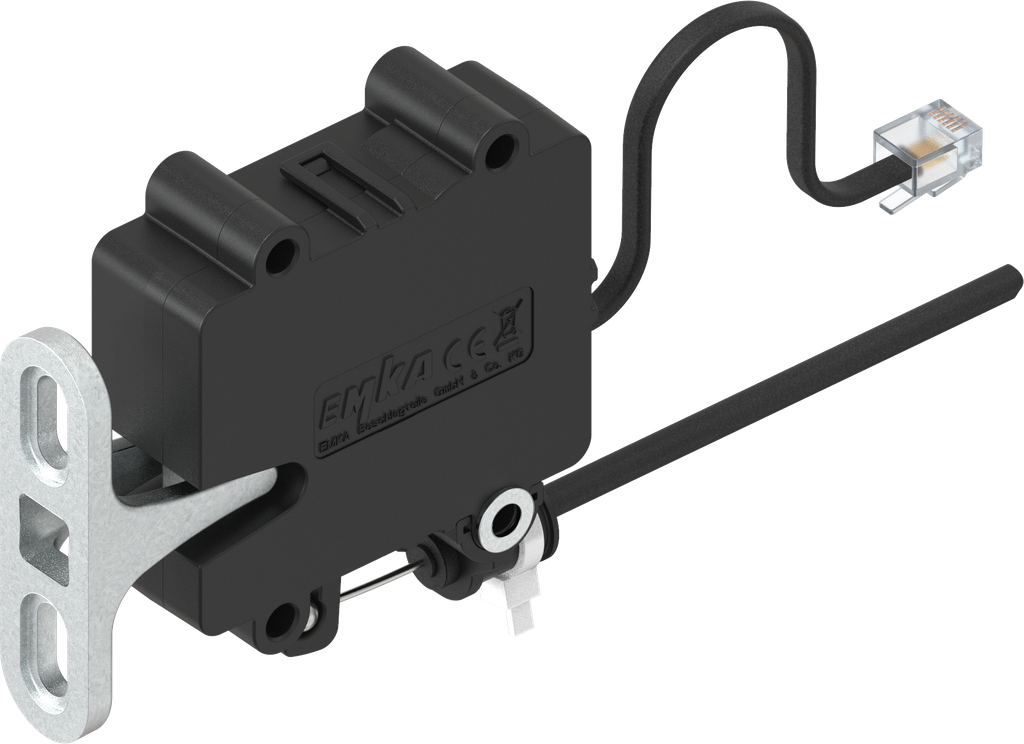

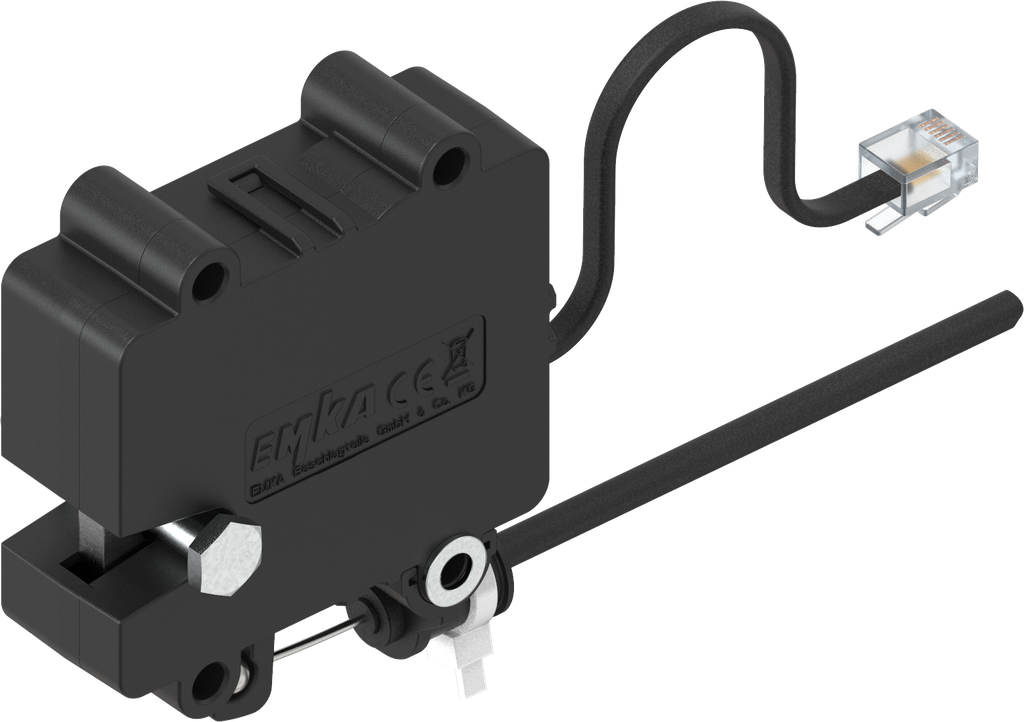

Chiusura single-point con apertura di emergenza, Basic delayed Re-Lock, poliammide GF nero; 3000-U301-02
la chiusura si apre quando si inserisce l'alimentazione e rimane nella posizione 'aperta' finché c'è alimentazione
Indicazioni prodotto:
La chiusura single-point viene utilizzata in campi di applicazione speciali come chiusura invisibile dall'esterno.
Versione: Basic delayed Re-Lock = la chiusura si apre quando si inserisce l'alimentazione elettrica e rimane nella posizione "aperta" finché l'alimentazione elettrica è inserita
- ampio range di tensione di alimentazione di 9 ... 32 V
- interruttore a potenziale zero per il monitoraggio a distanza dello stato/stato della porta
- apertura di emergenza in caso di black-out possibile via cavo Bowden
- opzione di collegamento alla Locking Unit 3000-U32-x o all'Access Unit 3000-U47-x; cavo adattatore in opzione

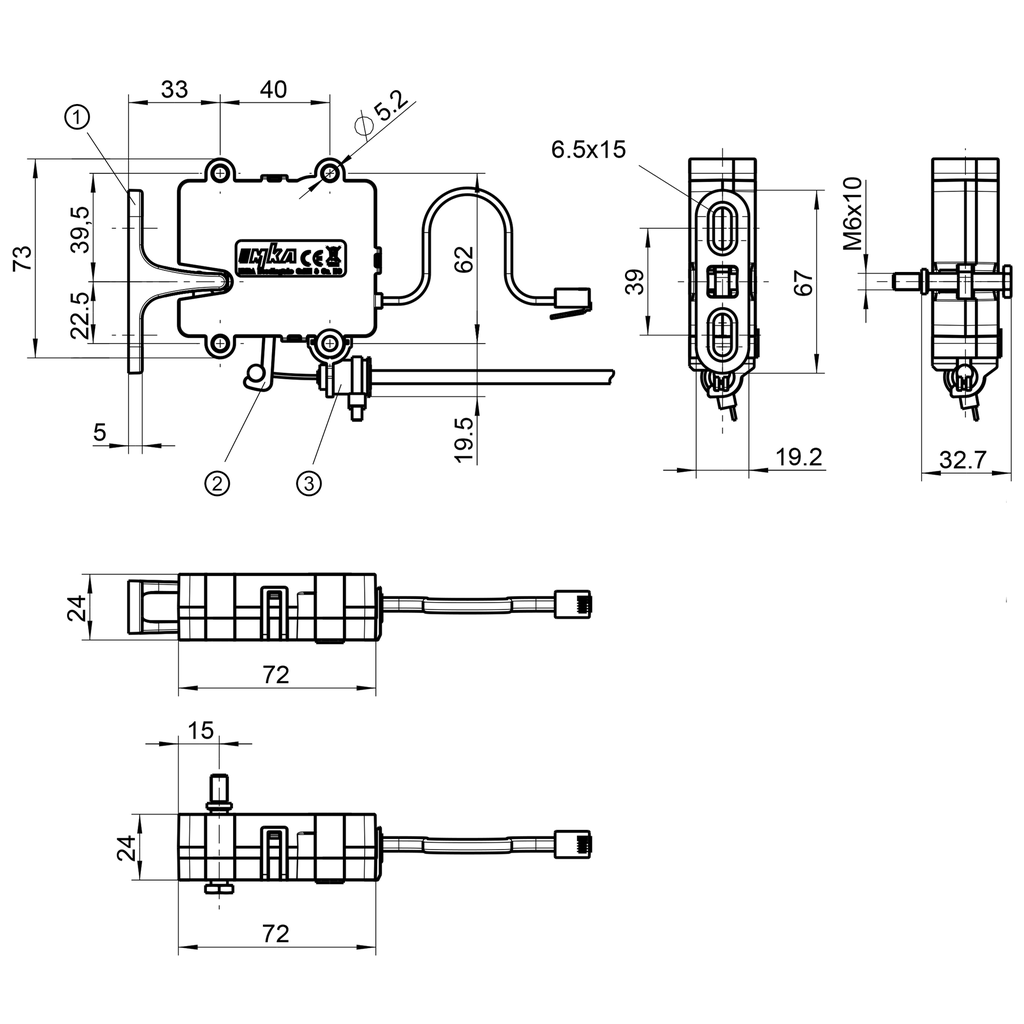

Etichettatura (vedi disegno)
① = aggancio o perno di chiusura
② = leva per l'apertura meccanica, ad es. cavo Bowden
③ = supporto per cavo Bowden
Assegnazione dei pin del connettore RJ45 (vedi tabella)
PIN 3 = ④ contatto
PIN 4 = ⑤ V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ contatto
Istruzione di assemblaggio:
per Control Unit Wireless max 64 Locking Unit ≘ max 512 chiusure single-point
tastiera/lettore di schede con Access Unit in opzione
