Maniglia a leva per ingombro piccolo, poliammide GF grigio luce
Maniglia a leva per lucchetto per ingombro piccolo, poliammide GF nero

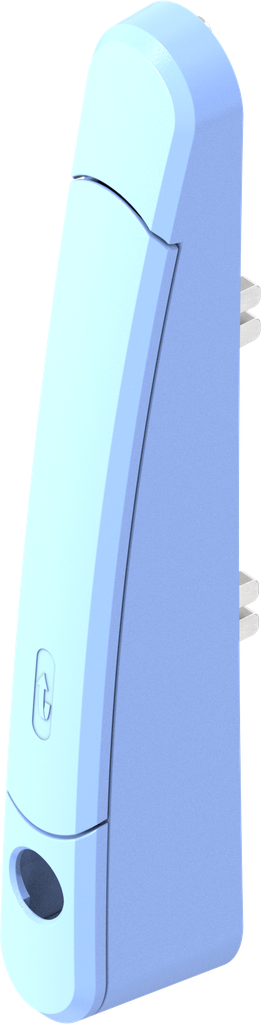

Maniglia a leva per ingombro piccolo, poliammide GF blu azzuro; 1390-U1-DP
per modulo con profilo mezzo-cilindro, cilindro e inserto
Articolo non disponibile in magazzino, si prega di chiedere la disponibilità
Vantaggi del prodotto:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Indicazioni prodotto:
Verfahrweg der Stangen ist zweizügig
Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.
① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet
⑥ = variable Stangenaufnahme
Istruzione di assemblaggio:
Achtung:Baustein ASSA-Zylinder, Kaba-Zylinder und Druckknopf sind nicht einbaufähig!
Riferimento interno:
1390-U1-DP
Codice a barre:
1390-U00001-00000DP
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1390
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
blu azzuro
Misura A, variabile:
25 mm
Numero dei punti di chiusura possibili:
2 punti, 4 punti, più di 4 punti disponibili a richiesta
Numero delle chiusure:
Una chiusura
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Posizione di installazione :
all'esterno della guarnizione
Per ingombri ridotti:
Sì
Tipo di maniglia:
Maniglia a leva
Con serratura/propulsore per aste integrato:
Sì
Adatto per spessore porta da:
0.80 mm
Adatto per spessori di porta fino a:
3 mm
Sistema di chiusura modulare:
Profilo mezzo-cilindro con coperchio, A = 30 mm; Montaggio sull'incavo,Cilindro tondo con coperchio; Montaggio sull'incavo,Inserto con coperchio; Montaggio sull'incavo
Maniglia girevole altezza davanti alla porta:
46 mm
Lunghezza della maniglia girevole:
260 mm
Porta girevole/reversibile:
Sì
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Propulsore per aste integrato
