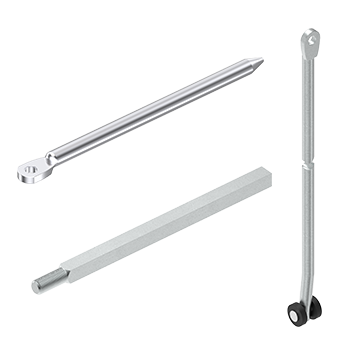

Asta piatta con intaccatura per ingombri ridotti inferiore, acciaio zincato
Maniglia a leva per ingombro piccolo, poliammide GF grigio argento metallizzato

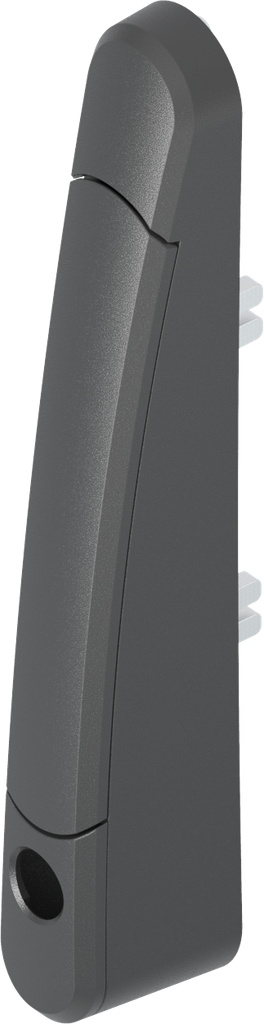

Maniglia a leva per ingombro piccolo, poliammide GF nero; 1390-U1
per modulo con profilo mezzo-cilindro, cilindro e inserto
Vantaggi del prodotto:
- maniglia a leva bidirezionale
- posizionamento variabile delle aste in funzione del fissaggio della cerniera
- piccolo foro dovuto ad un meccanismo di maniglia posizionato all'esterno
- tecnica innovativa ed economica
- design attraente
- permette ingombri ridotti di 33 x 25 mm o 37 x 25 mm per un maggiore diametro interno
- brevettato
Indicazioni prodotto:
movimento dell'asta in due direzioni
Ⓐ = I valori nella tabella per la misura A con guarnizione si riferiscono alla guarnizione 1011-10. Con altre guarnizioni le misure A variano.
Ⓑ = Al fine di poter utilizzare la porta a destra/a sinistra e in modo reversibile, la misura B dovrebbe essere identica alla misura di fissaggio del supporto per cerniera. La misura B dipende dalla cerniera da utilizzare.
① = tipo di chiusura
② = senza guarnizione
③ = con guarnizione
④ = esempio di guarnizione: 1011-10
⑤ = la guarnizione e la parte convessa della guarnizione non sono utilizzate per il montaggio
⑥ = alloggiamento per aste variabile
Istruzione di assemblaggio:
Attenzione:I moduli cilindro ASSA, cilindro KABA e pulsante non possono essere montati!
Riferimento interno:
1390-U1
Codice a barre:
1390-u00001-0000000
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1390
Pagina catalogo:
3FA-150
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Misura A, variabile:
25 mm
Numero dei punti di chiusura possibili:
2 punti, 4 punti, più di 4 punti disponibili a richiesta
Numero delle chiusure:
Una chiusura
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Posizione di installazione :
all'esterno della guarnizione
Per ingombri ridotti:
Sì
Tipo di maniglia:
Maniglia a leva
Con serratura/propulsore per aste integrato:
Sì
Adatto per spessore porta da:
0.80 mm
Adatto per spessori di porta fino a:
3 mm
Sistema di chiusura modulare:
Profilo mezzo-cilindro con coperchio, A = 30 mm; Montaggio sull'incavo,Cilindro tondo con coperchio; Montaggio sull'incavo,Inserto con coperchio; Montaggio sull'incavo
Maniglia girevole altezza davanti alla porta:
46 mm
Lunghezza della maniglia girevole:
260 mm
Porta girevole/reversibile:
Sì
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Propulsore per aste integrato
