Maniglia girevole "corta" per lucchetto senza modulo, poliammide GF nero
Maniglia girevole "corta" senza modulo, poliammide GF nero

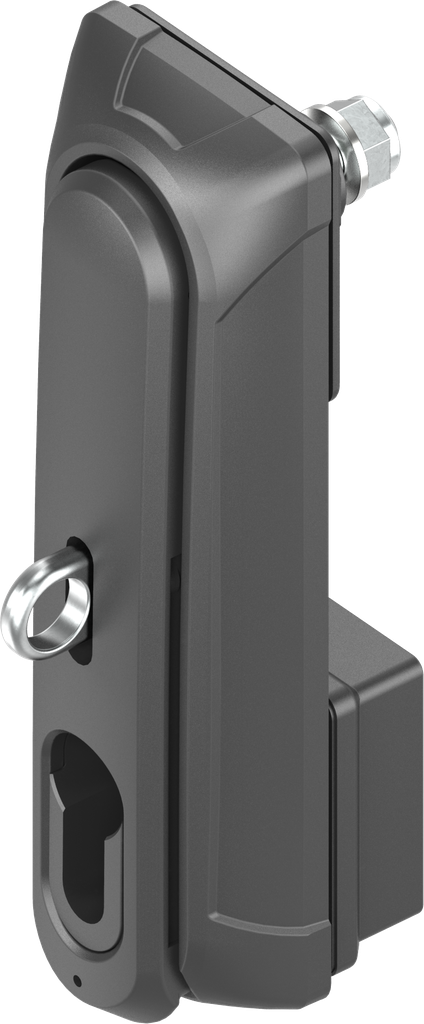

Maniglia girevole "corta" per lucchetto con modulo per profilo mezzo-cilindro 40 mm (A = 30 mm), poliammide GF nero; 1317-U406-01
per linguetta
Vantaggi del prodotto:
- presa ergonomica
- modulo di chiusura variabile
- la protezione antigraffio integrata evita danni alla superficie (maniglia/incavo)
Indicazioni prodotto:
Usando la piastra adattatrice o l'anello adattatore, lo spessore porta (Ts) massimo è di 6 mm. (Per un foro della variante A e C.)Nota:
Con uno spessore porta (Ts) > 4 mm l'utilizzo di aste tonde standard non è possibile!
kit di viti 1107-U170 con Ts = 4-12 mm da ordinare separatamente
Osservazione:
piombabile: sì, foro nell'incavo necessario
Riferimento interno:
1317-U406-01
Codice a barre:
1317-U00406-0000001
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1317
Pagina catalogo:
3AB-140
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Piegatura variabile:
Sì
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti
Numero delle chiusure:
Una chiusura e per lucchetto
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Fissaggio dell'incavo:
Coperchio avvitabile IP 65
Posizione di installazione :
all'interno della guarnizione
Guarnizione schiumata:
Sì
Tipo di maniglia:
Maniglia girevole
Protezione antigraffio integrata:
Sì
Adatto per spessore porta da:
2 mm
Adatto per spessori di porta fino a:
12 mm
Chiusure:
Profilo mezzo-cilindro A = 30,Lucchetto
Chiave estraibile:
Chiave estraibile in ogni posizione di maniglia
Maniglia girevole altezza davanti alla porta:
42 mm
Lunghezza della maniglia girevole:
163 mm
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di lucchetto:
Lucchetto con diametro filo Ø 12
