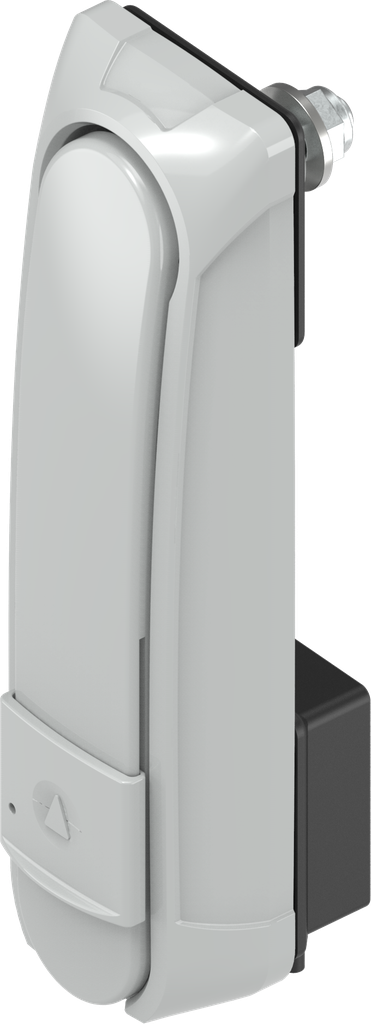

Maniglia girevole "lunga" con RC2, con apertura a funzionamento elettromeccanico e per profilo mezzo-cilindro 40 mm o 45 mm (A = 30 mm o 45 mm), zama grigio verniciato a polvere RAL 7038 e verniciatura antigraffiti; 1317-U161-02HJ
per linguetta
Vantaggi del prodotto:
- la versione in zama soddisfa i requisiti WK2 (protezione antivandalismo) secondo la norma DIN V ENV 1630
- ampia flessibilità riguardo a prezzi e prestazioni grazie alla varietà di versioni
- controllato e autorizzato da Deutsche Telekom
Funzione:
- campo di applicazione:
all'interno e all'esterno a -30°C fino a +80°C - sbloccaggio:
mediante un segnale 48 V c.c. - tempo di accensione:
fino a 1 minuto - indicazione:
in opzione mediante LED - monitoraggio a distanza:
mediante un contatto Reed integrato - chiusura:
premere la maniglia nell'incavo finché il meccanismo di chiusura scatta in posizione - apertura di emergenza: opzionale con profilo mezzo-cilindro 40 mm o 45 mm
- principio del doppio controllo:
a richiesta
apertura solo con segnale di sbloccaggio e profilo mezzo-cilindro aperto
Istruzione di assemblaggio:
Classe di resistenza: RC2 DIN EN 1630, si raggiunge con l'utilizzo del profilo mezzo-cilindro secondo la norma DIN EN 18252-BZ o DIN EN 1303 con resistenza all'urto di classe 2 con protezione di perforazione e trazione. Il profilo mezzo-cilindro deve essere certificato PIV CERT o in alternativa certificato e supervisionato da un ente di certificazione secondo la norma DIN EN ISO/IEC 17065.Osservazione:
Ts >6-12 a richiesta
Riferimento interno:
1317-U161-02HJ
Norme:
Grado di protezione IP 65, DIN EN 1630 classe RC2/WK2 (resistenza), DIN EN 50102 - IK10 (resistenza agli urti), DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1317-U00161-00002HJ
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1317
Pagina catalogo:
3AB-120
Materiale dell'unità :
zama
Superficie dell'unità:
grigio verniciato a polvere RAL 7038 e verniciatura antigraffiti
Piegatura variabile:
Sì
Verniciatura anti-graffiti:
Sì
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti
Numero delle chiusure:
Una chiusura e versione elettromeccanica
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Fissaggio dell'incavo:
Coperchio avvitabile IP 65
Posizione di installazione :
all'interno della guarnizione
Apertura con funzionamento elettromeccanico :
48 V
Guarnizione schiumata:
Sì
Tipo di maniglia:
Maniglia girevole
Protezione antigraffio integrata:
Sì
Apertura di emergenza:
Sì
Senza chiusura:
Profilo mezzo-cilindro profilo cieco senza sfera di aggancio
Adatto per spessore porta da:
2 mm
Adatto per spessori di porta fino a:
12 mm
Piombabile:
Sì
Controllo secondo la norma RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Sì
Controllo del grado di protezione IK 10 in base alla norma DIN EN 50102:
Sì
Chiusure:
Profilo mezzo-cilindro A = 30,Profilo mezzo-cilindro A=35
Copriserratura:
Sì
Chiave estraibile:
Chiave estraibile in ogni posizione di maniglia
Prova di urti e vibrazioni secondo la norma DIN EN 61373:
Sì
Maniglia girevole altezza davanti alla porta:
34,5 mm
Lunghezza della maniglia girevole:
190 mm
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
