Maniglia girevole "corta" con RC2, con apertura a funzionamento elettromeccanico e per cilindro KABA tipo 1514, zama grigio verniciato a polvere RAL 7038
Maniglia girevole con doppio cilindro "lunga" con RC2 per profilo mezzo-cilindro 40 mm e 45 mm (A = 30 mm e 35 mm), zama nero verniciato a polvere

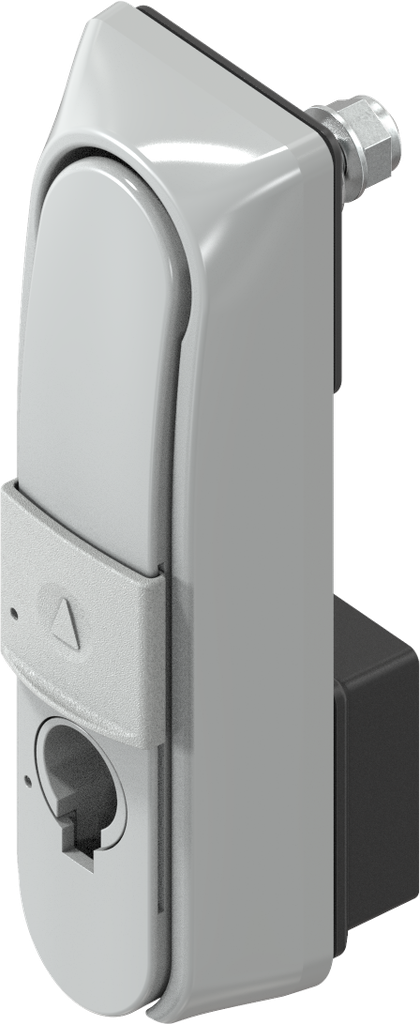

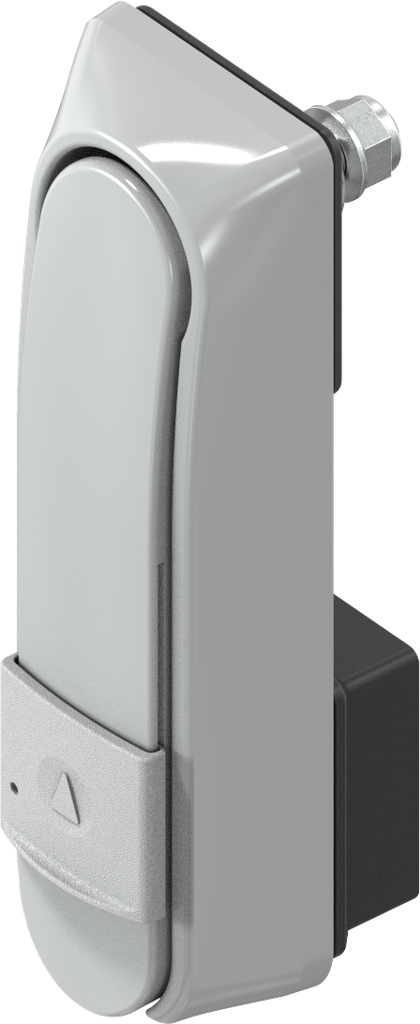

Maniglia girevole "corta" con RC2 per profilo mezzo-cilindro 40 mm o 45 mm (A = 30 mm o A = 45 mm) con posizione supplementare del nottolino a 30°, zama grigio verniciato a polvere RAL 7038; 1317-U157-BO
per linguetta
Vantaggi del prodotto:
- The swinghandle has successfully passed the RC2 DIN EN 1630 test
- The test protection class IK 10 according to DIN EN 50102 was successfully passed
- Integrated scratch protection prevents surface damage (handle / dish)
Indicazioni prodotto:
RC2 DIN EN 1630, achieved by profile half-cylinder according to DIN EN 18252-BZ or DIN EN 1303 with resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065.
Note: Without profile half cylinder opening is only possible with key 1004-44-01AA.
Profile half cylinder: 40 mm and 45 mm; Set locking cam to 6 or 7 o'clock.
Istruzione di assemblaggio:
In case of the mechanical and the electromechanical model, only the profile half-cylinder according to DIN EN 18252 and DIN EN 1303 can be used.
Riferimento interno:
1317-U157-BO
Norme:
Grado di protezione IP 65, DIN EN 1630 classe RC2/WK2 (resistenza), DIN EN 50102 - IK10 (resistenza agli urti), DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1317-u00157-00000bo
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1317
Pagina catalogo:
3AB-180
Materiale dell'unità :
zama
Superficie dell'unità:
grigio verniciato a polvere RAL 7038
Piegatura variabile:
Sì
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti
Fissaggio dell'incavo:
Coperchio avvitabile IP 65
Posizione di installazione :
all'interno della guarnizione
Guarnizione schiumata:
Sì
Tipo di maniglia:
Maniglia girevole
Protezione antigraffio integrata:
Sì
Adatto per spessore porta da:
1.50 mm
Adatto per spessori di porta fino a:
6 mm
Piombabile:
Sì
Controllo secondo la norma RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Sì
Controllo del grado di protezione IK 10 in base alla norma DIN EN 50102:
Sì
Chiusure:
Profilo mezzo-cilindro A = 30,Profilo mezzo-cilindro A=35
Chiave estraibile:
Chiave estraibile in ogni posizione di maniglia
Prova di urti e vibrazioni secondo la norma DIN EN 61373:
Sì
Maniglia girevole altezza davanti alla porta:
34 mm
Lunghezza della maniglia girevole:
165 mm
Porta girevole/reversibile:
Sì
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
