Indicazioni prodotto:
1 = altezza in mm
2 = larghezza in mm
3 = numero di chiusure
4 = numero di cerniere
5 = le misure incorniciate sono disponibili anche con vetro di sicurezza
Per il fissaggio utilizzare la filettatura M5 sul retro del cornice.
in alternativa: possibilità di fissaggio dal davanti
vetri in policarbonato o vetro di sicurezza a richiesta
In caso di montaggio di vetro di sicurezza, vedere la tabella per le misure delle finestre.
misure esterne della finestra in alluminio:
altezza da 300 fino a 2000 mm
larghezza da 200 fino a 1000 mm
altezza = lato chiusura o cerniera
parete posteriore possibile da 3,5 fino a 4 mm
montaggio facile grazie al fissaggio ad innesto
parete posteriore misura H meno 62 mm o B meno 62 mm
Istruzione di assemblaggio:
Attenzione:La coppia di serraggio max della vite nella filettatura è di 3 Nm.
Esempio di comando/calcolo:
Indicare il tipo di chiusura separatamente!
È necessaria una finestra in alluminio completamente assemblata con le misure H = 750 mm e B = 520 mm come anche il tipo di chiusura "inserto doppia aletta 3 mm".
Ordinare gli articoli seguenti:
una finestra in alluminio 1210-U (altezza) - (larghezza) = 1210-U 750-520 + 1215-U2-U327
numero di chiusure e di cerniere:
il numero è definito in funzione delle misure selezionate
Al fine di determinare il numero, le misure saranno arrotondate al centinaio superiore in mm. Nella tabella figurano le quantità corrispondenti.
Questo metodo di calcolo si utilizza anche per il listino prezzi.
spiegazioni relative alla determinazione di chiusure e cerniere

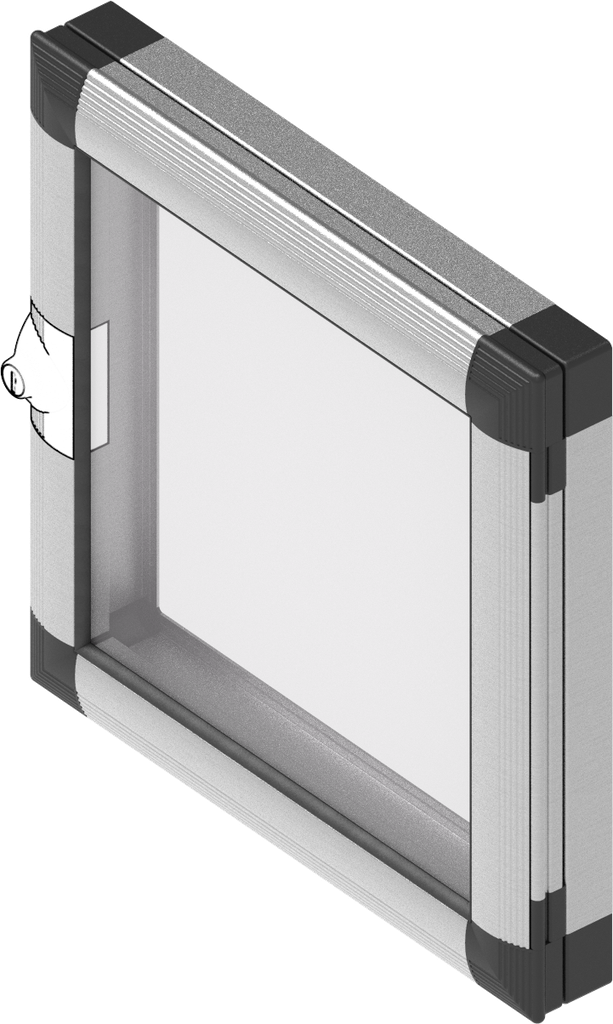

esempio di una finestra in alluminio: n. articolo 1210-U 750-520 ; 800-600 ; 1 chiusura e 2 cerniere
