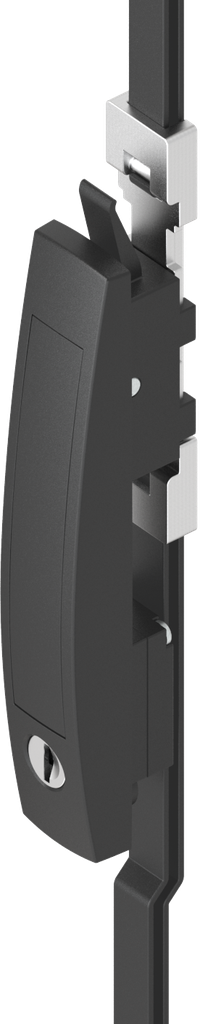

Sistema di chiusura a maniglia a leva completo con 2 punti di chiusura chiavi diverse, poliammide GF nero; 1190-U7-V
Funzione:
- altezza porta Th = 800 mm - 1200 mm:
misura C: non applicabile; misura D 300 mm - altezza porta Th = 1200 mm - 1600 mm:
misura C: non applicabile; misura D: 450 mm
Istruzione di assemblaggio:
A = montaggio della guida asta sul perno saldatoB = guida asta completamente assemblata
forza di sollevamento: Fmin. = 350 N
forza di applicazione: valore tipico F ≃ 135 N
Questi valori si riferiscono a filetti con una superficie grezza o zincata e non grassa.
Osservazione:
numero delle guide aste ed agganci 2 ; corsa di 18 mm
Riferimento interno:
1190-U7-V
Codice a barre:
1190-u00007-000000v
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1190
Pagina catalogo:
3F-420
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Misura A, variabile:
25 mm
Numero dei punti di chiusura possibili:
2 punti
Numero delle chiusure:
Una chiusura
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Posizione di installazione :
all'esterno della guarnizione
Tipo di maniglia:
Maniglia a leva
Con serratura/propulsore per aste integrato:
Sì
Tipo di cilindro tondo:
EMKA EK, chiavi diverse
Chiusure:
Cilindro tondo
Maniglia girevole altezza davanti alla porta:
19 mm
Lunghezza della maniglia girevole:
180 mm
Senso di apertura della porta :
sinistra,destra
Spessore della porta:
2 mm
Componente di chiusura:
Propulsore per aste integrato
