Vantaggi del prodotto:
- il tipo di plastica utilizzata garantisce che l'asse di flessione della cerniera sia protetto in modo durevole contro l'infragilimento o la rottura - montaggio facile - economico
Indicazioni prodotto:

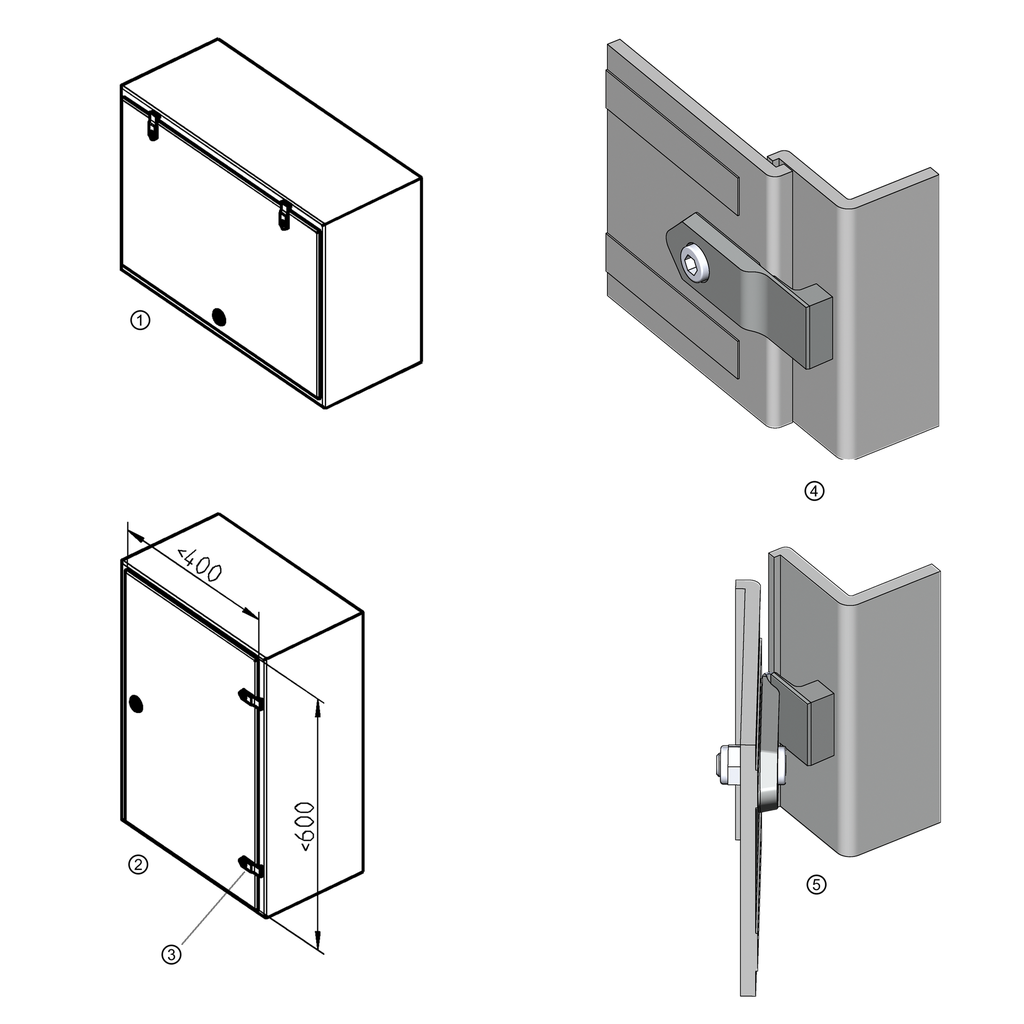

① = situazione di montaggio coperchio
② = situazione di montaggio porta
③ = dettaglio A

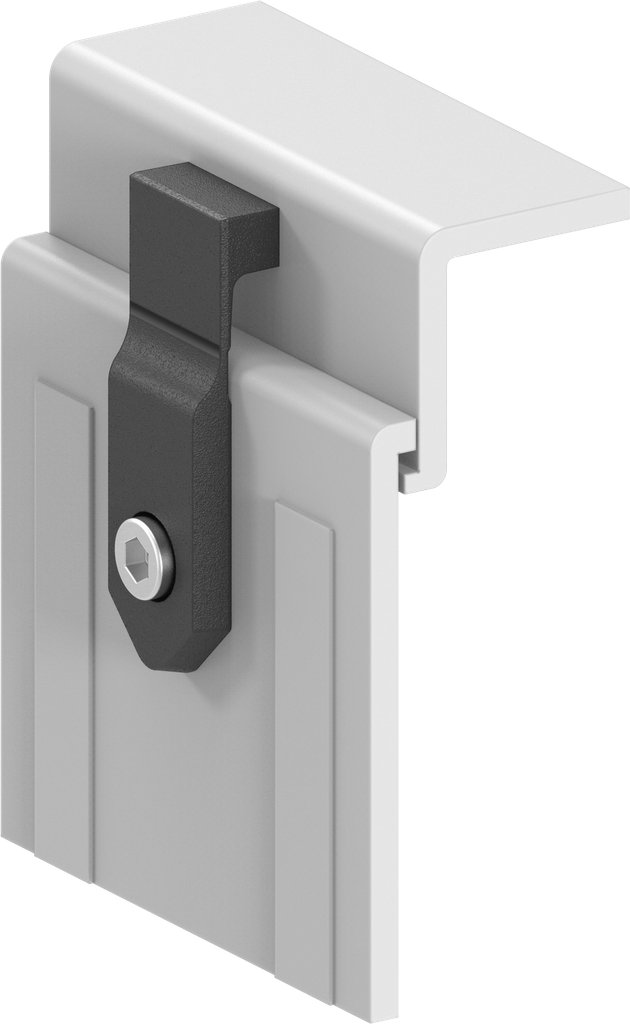

④ = dettaglio A, porta chiusa

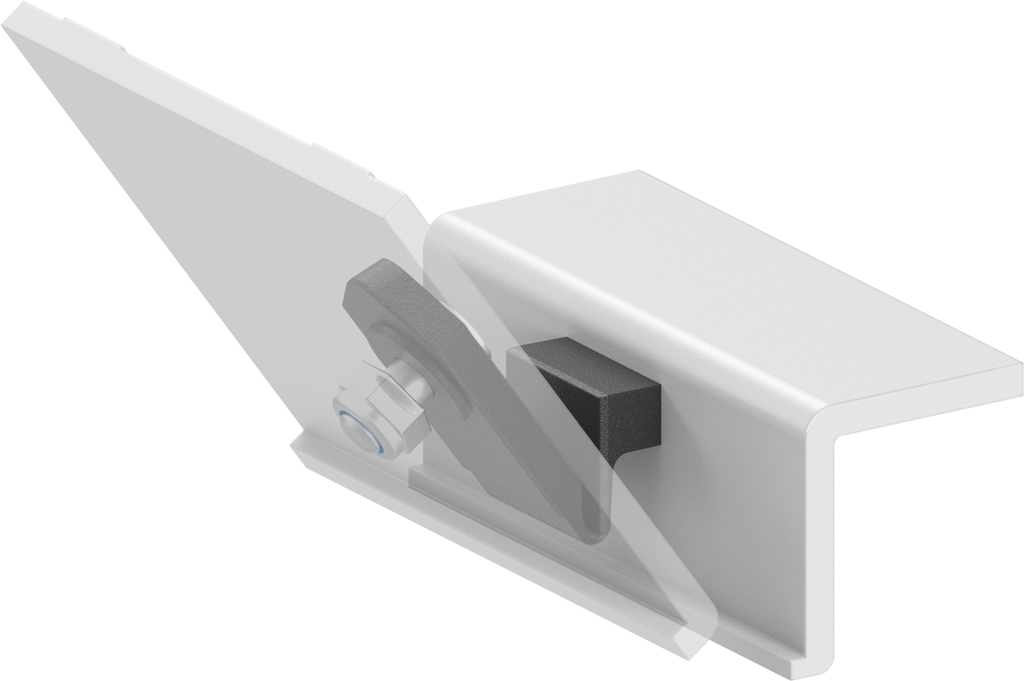

⑤ = dettaglio A, porta aperta
Funzione:
Questa cerniera è particolarmente adatta a porte e coperchi leggeri con una minore frequenza di apertura, ad es. di plastica.
Dati tecnici:
2000 cicli di apertura/chiusura
a 135°
con un peso di porta/di cerniera di 2,5 kg (carico raccomandato per cerniera)
Riferimento interno:
1126-S1
Codice a barre:
1126-s00001-0000000
Tipo di prodotto:
Cerniera
Materiale:
poliammide
Superficie:
nero

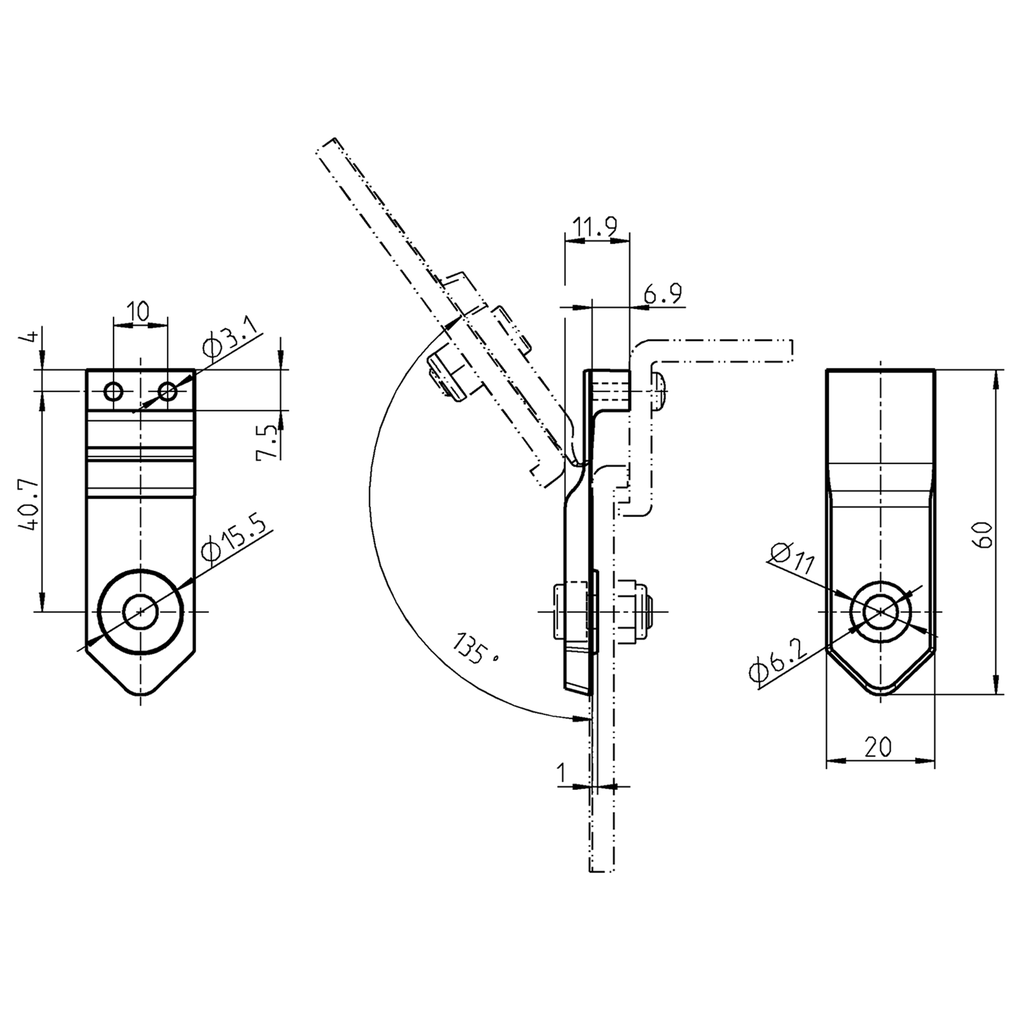

Misura A, variabile:
6,9 mm
Tipo di fissaggio porta:
avvitabile dall'esterno
Tipo di fissaggio cornice:
avvitabile dall'interno
Foro nella porta necessario:
Fori nella porta
Angolo di apertura max:
135°
Adatto per spessore porta da:
1 mm
Adatto per spessori di porta fino a:
6.90 mm
Tipo di armadio :
Armadi singoli,Armadi in linea con una porta
Posizione della porta:
per montaggio esterno
Senso di apertura della porta :
sinistra,destra
