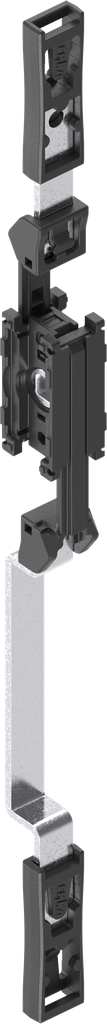

Propulsore per aste esterno della guarnizione, poliammide nero e zama
Mostrina con presa senza chiave, poliammide nero e zama nero verniciato a polvere
Vantaggi del prodotto:
- Slim design
- Very compact construction
- Lock length, rod connection and stroke corresponds to 1121-U26-K
- Space saving up to 8 mm in the bending area
- Patented
Indicazioni prodotto:
This rod control can be used in conjunction with the swinghandles or escutcheons with hooks from the 1125, 1225 and 1325 programs.
Swinghandle and escutcheon with cap are not usable.
① = Quick assembly of the rod
② = The connector has disassembly aids for the upper and lower rod
③ = Center door
④ = All common closure types can be used
⑤ = Seal example: 1011-10
A = 39 mm
Swinghandle with hook and profile half cylinder acc. to DIN 18252.
A = 37 mm
Swinghandle with hook and EMKA profile half cylinder with round cylinder, radial pin cylinder, insert or button. Alternatively, escutcheon with hook.
Funzione:
Turn 135° = Stroke 23.5 mm
Turn 90° = Stroke 16 mm
Riferimento interno:
1122-U26-K
Codice a barre:
1122-u00026-000000k
Tipo di prodotto:
Serratura per aste
Programma:
1122
Pagina catalogo:
3YA-190
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Asta:
Asta piatta
Alloggiamento per aste:
Adattatore per aste con fissaggio a clips, montaggio rapido
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Posizione di installazione :
all'interno della guarnizione,all'esterno della guarnizione
Molla per messa a terra possibile:
Sì
Montaggio rapido dell'asta:
Sì
Senso di apertura della porta :
sinistra,destra
No Specifications
