Asta piatta L = 601 - 700 mm a sinistra, acciaio zincato
Asta piatta L = 801 - 900 mm a sinistra, acciaio zincato
Asta piatta L = 701 - 800 mm a sinistra, acciaio zincato; 1121-U146-04
Articolo non disponibile in magazzino, si prega di chiedere la disponibilità
Indicazioni prodotto:

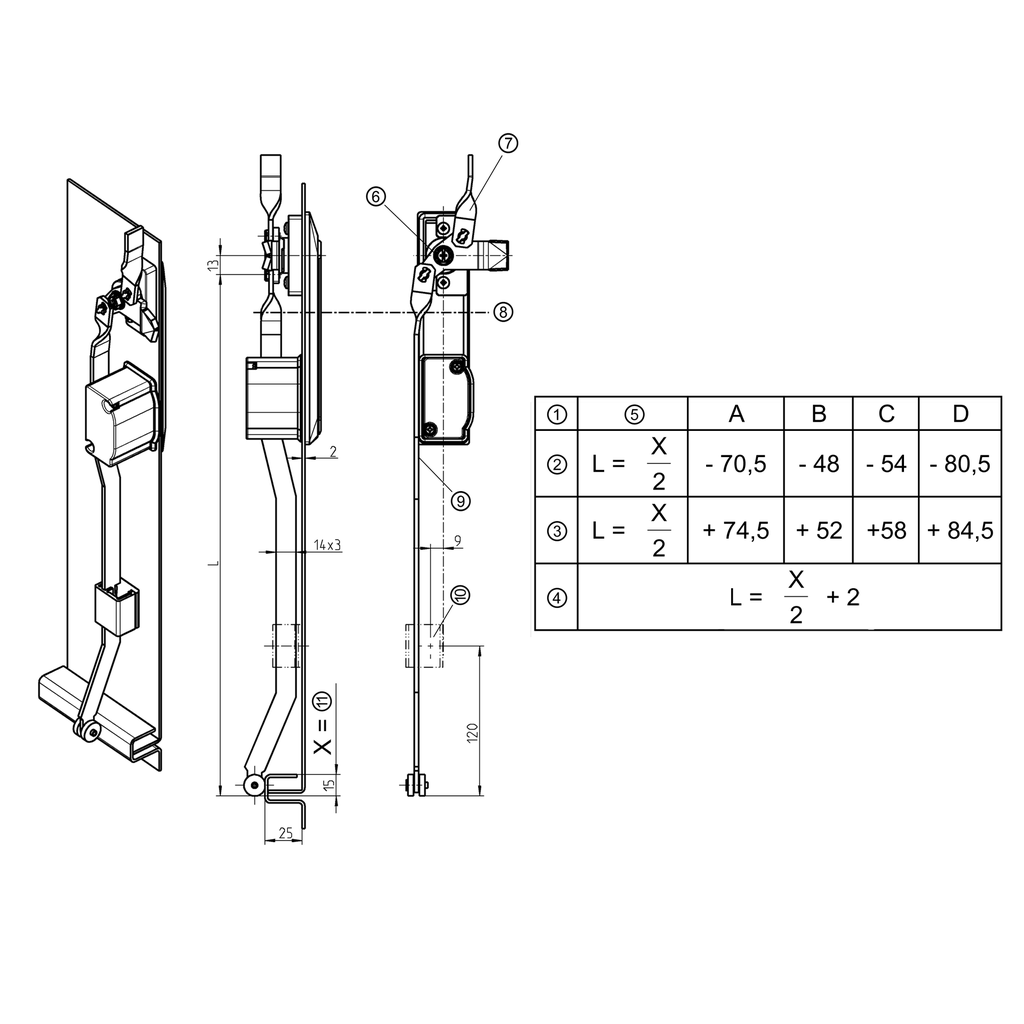

Drawing shown in mirror image ① = Calculation of rod length L ② = Rod, top ③ = rod, bottom ④ = Centre of rotation at door centre, top and bottom same rod length ⑤ = Formula ⑥ = Centre of rotation ⑦ = Rod, top ⑧ = Door centre and clear height ⑨ = Rod, bottom ⑩ = Rod guide ⑪ = Clear height A = Double cylinder swinghandle program 1125, swinghandle program 1151 catalogue page 3C-420, swinghandle program 1154 catalogue page 3C-280 B = Swinghandle program 1153 catalogue page 3C-320, swinghandle program 1154 catalogue page 3C-220C C = Swinghandle program 1154 catalogue page 3C-260 D = Double cylinder swinghandle program 1225 Ts = 2 mm, other door thicknesses on requestEsempio di comando/calcolo:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U146-L 1034
Riferimento interno:
1121-U146-04
Codice a barre:
1121-U00146-0000004
Tipo di prodotto:
Asta
Programma:
1121
Materiale dell'unità :
acciaio
Superficie dell'unità:
zincato
Posizione aste:
All'interno della guarnizione, superiore o inferiore
Posizione di installazione :
all'interno della guarnizione
Asta piatta all'interno:
Asta piatta con rotella per linguetta
Misura L fino a:
800 mm
Misura L da:
701 mm
No Specifications
Visualizza tutti i prodotti
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
