Asta piatta L = 1101 - 1200 mm, acciaio zincato
Asta piatta L = fino a 500 mm a sinistra, acciaio zincato

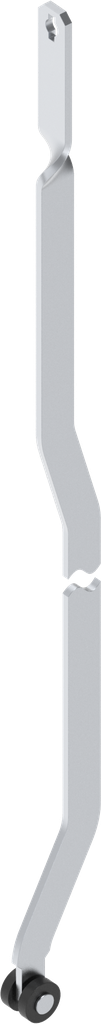

Asta piatta L = 1401 - 1500 mm, acciaio zincato; 1121-U145-11
Articolo non disponibile in magazzino, si prega di chiedere la disponibilità
Indicazioni prodotto:

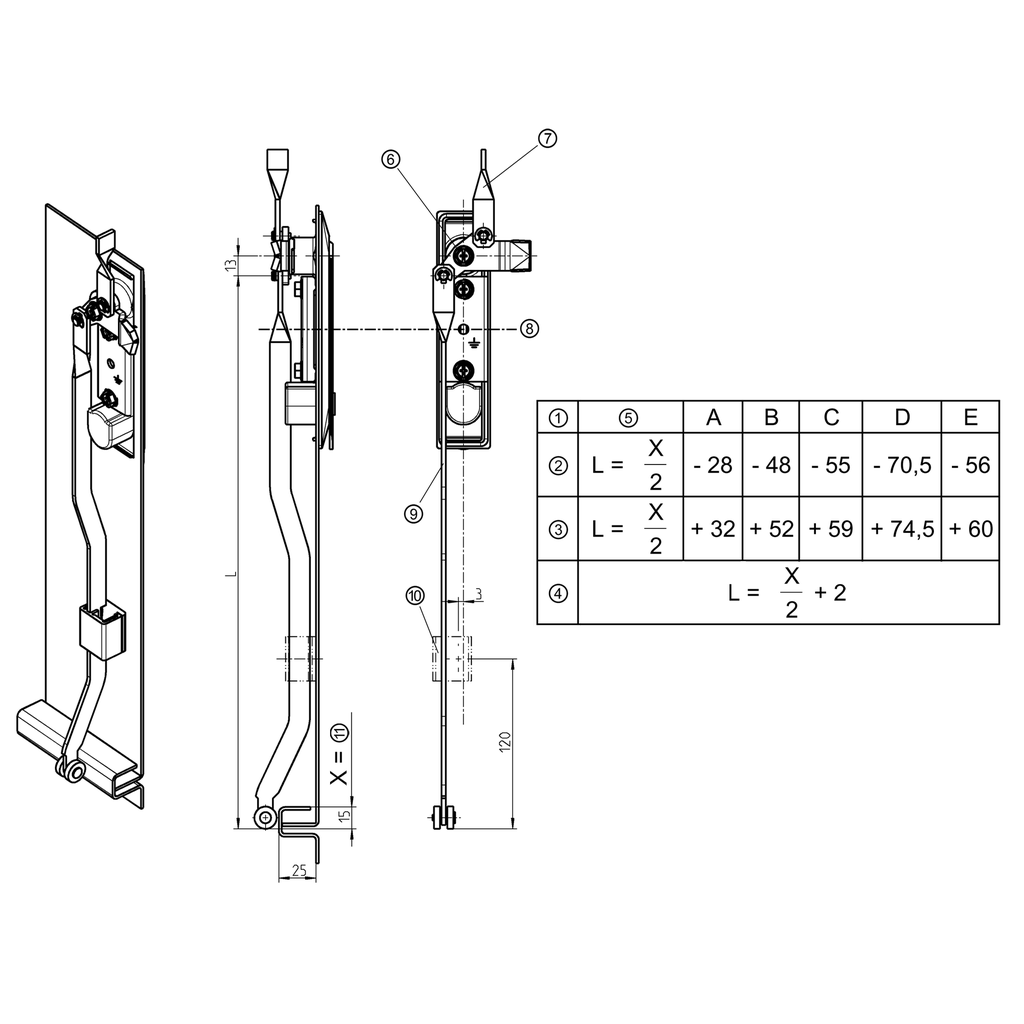

① = Calculation of rod length L ② = Rod, top ③ = rod, bottom ④ = Centre of rotation at door centre, top and bottom same rod length ⑤ = Formula ⑥ = Centre of rotation ⑦ = Rod, top ⑧ = Door centre and clear height ⑨ = Rod, bottom ⑩ = Rod guide ⑪ = Clear height A = Swinghandle Program 1150 3C-120 B = Swinghandle Program 1150 3C-120; Swinghandle Program 1150 3C-140 Swinghandle Program 1155 3C-620 C = Swinghandle Program 1180 3E-320 D = Swinghandle Program 1185 3E-520 E = Swinghandle Program 2100 3H-320 and 3H-420 Ts = 2 mm, other door thicknesses on requestEsempio di comando/calcolo:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U145-L 1034
Riferimento interno:
1121-U145-11
Codice a barre:
1121-u00145-0000011
Tipo di prodotto:
Asta
Programma:
1121
Materiale dell'unità :
acciaio
Superficie dell'unità:
zincato
Posizione aste:
All'interno della guarnizione, superiore o inferiore
Posizione di installazione :
all'interno della guarnizione
Asta piatta all'interno:
Asta piatta con rotella per linguetta
Misura L fino a:
1500 mm
Misura L da:
1401 mm
No Specifications
Visualizza tutti i prodotti
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
