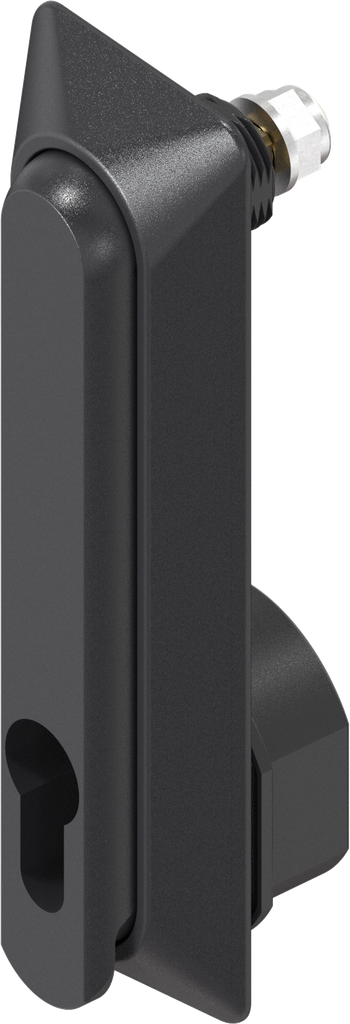

Maniglia girevole "corta" per profilo mezzo-cilindro 40 mm (A = 30 mm), poliammide GF nero
Maniglia girevole "corta" per profilo mezzo-cilindro 40 mm (A = 30 mm), poliammide GF nero; 1107-U158-G
per linguetta
Indicazioni prodotto:
Usando l'anello adattatore, lo spessore porta (Ts) massimo è di 6 mm.
Con uno spessore porta (Ts) > 4 mm l'utilizzo di aste tonde standard non è possibile!
kit di viti 1107-U170 con Ts = 4-12 mm da ordinare separatamente
Riferimento interno:
1107-U158-G
Norme:
Grado di protezione IP 65
Codice a barre:
1107-U00158-000000G
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1107
Pagina catalogo:
3A-120
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Piegatura variabile:
Sì
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti
Numero delle chiusure:
Una chiusura
Fissaggio dell'incavo:
Coperchio avvitabile IP 65
Posizione di installazione :
all'interno della guarnizione
Guarnizione schiumata:
Sì
Tipo di maniglia:
Maniglia girevole
Coperchio:
Sì
Senza chiusura:
Profilo mezzo-cilindro profilo cieco senza sfera di aggancio,Profilo mezzo-cilindro profilo cieco con sfera di aggancio
Adatto per spessore porta da:
2 mm
Adatto per spessori di porta fino a:
12 mm
Chiusure:
Profilo mezzo-cilindro A = 30
Maniglia girevole altezza davanti alla porta:
20 mm
Lunghezza della maniglia girevole:
165 mm
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
