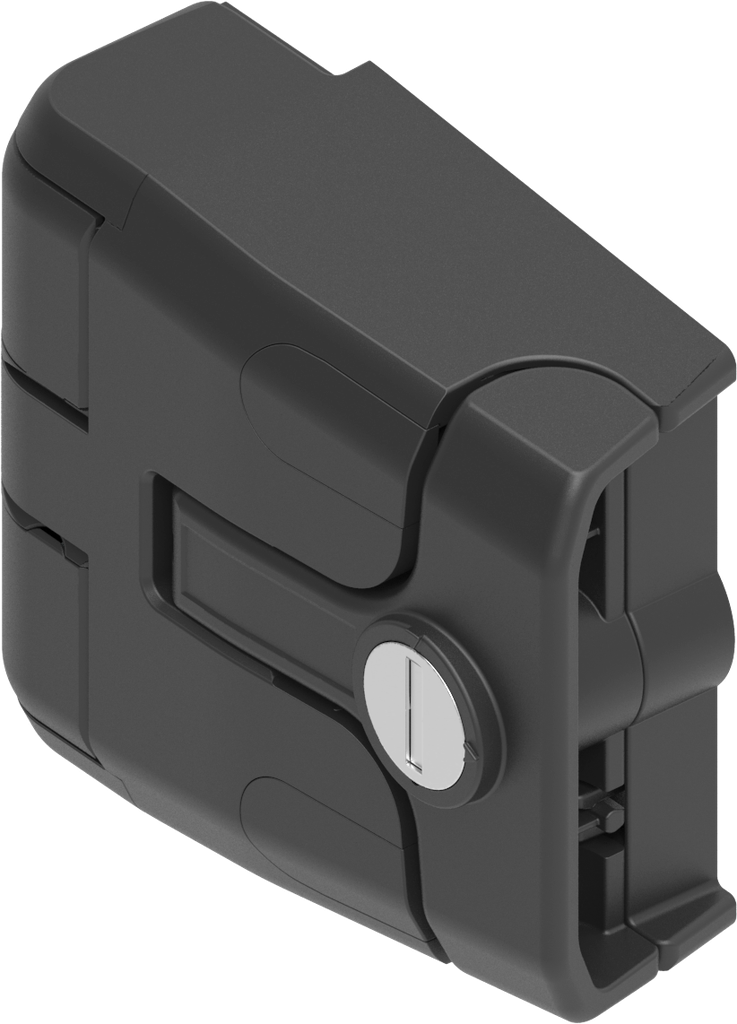

Cerniera con serratura integrata con decompressione esagono, incassato SW 4, poliammide GF nero
Fusello E1, zama e acciaio zincato
Vantaggi del prodotto:
- se la porta è chiusa, la compressione può essere agevolmente regolata di altri 3 mm durante il funzionamento
- compressione (5 mm) con scarse forze di azionamento grazie ad una chiusura ergonomica delle maniglie
- porta/coperchio smontabile con l'apertura della maniglie sui due lati
- regolazione 3D (compensazione di tolleranza)
- la cerniera con serratura integrata può essere montata come un unico pezzo se la porta/il coperchio è posizionato
- senso di apertura a libera scelta
- cerniera angolo di apertura di 180°
- in opzione: cerniera con serratura integrata con funzione di sicurezza "decompressione" disponibile a richiesta
- brevettato
Indicazioni prodotto:
① = punto di rotazione
② = viti ad esagono incassato SW 4 per regolazione dell'altezza
③ = vista senza copriviti
④ = compressione regolabile sulla parte centrale
Riferimento interno:
1091-U150
Codice a barre:
1091-U00150-0000000
Tipo di prodotto:
Altra chiusura
Programma:
1091
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Sganciabile:
senza attrezzi
Tipo di fissaggio porta:
avvitabile dall'esterno
Tipo di fissaggio cornice:
avvitabile dall'esterno
Posizione di installazione :
all'esterno della guarnizione
Regolabile :
3D
Valore di compressione :
5 mm
Angolo di apertura max:
180°
Tipo di cilindro tondo:
Chiave 9081
Chiusure:
Cilindro tondo
Tipo di armadio :
Armadi singoli,Armadi in linea con una porta
Posizione della porta:
interno
Senso di apertura della porta :
sinistra,destra
Spina fissa:
Sì
Tipo di chiusura:
Cerniera con serratura integrata
No Specifications
Nessun prodotto abbinato
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
