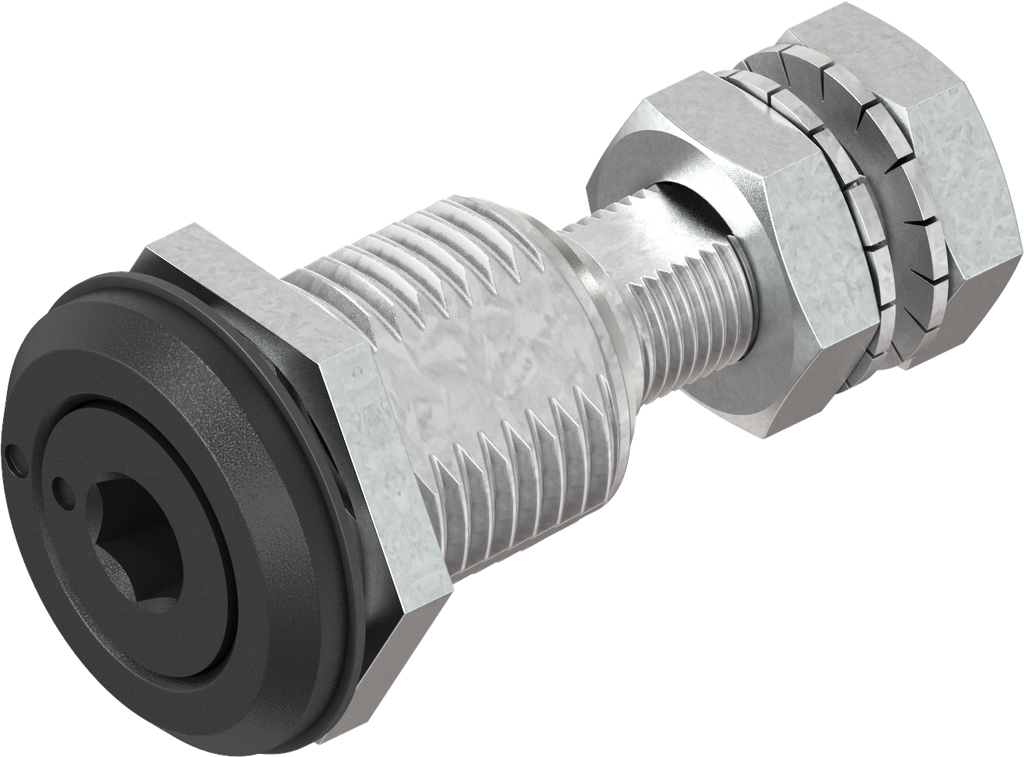

Chiusura 1/4 di giro a compressione esagono incassato SW 5, zama nero verniciato a polvere; 1022-U94
con dado
Vantaggi del prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione. In fase di montaggio cono necessari controlli specifici e/o ulteriori misure di fissaggio.
Riferimento interno:
1022-U94
Norme:
Grado di protezione IP 65, DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1022-U00094-0000000
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1022
Pagina catalogo:
1A-220
Materiale dell'unità :
zama
Superficie dell'unità:
nero verniciato a polvere
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Esagono incassato SW 5
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
21 x 3 mm
Misura GH:
19.50 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
0.50 mm
Adatto per spessori di porta fino a:
12 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
