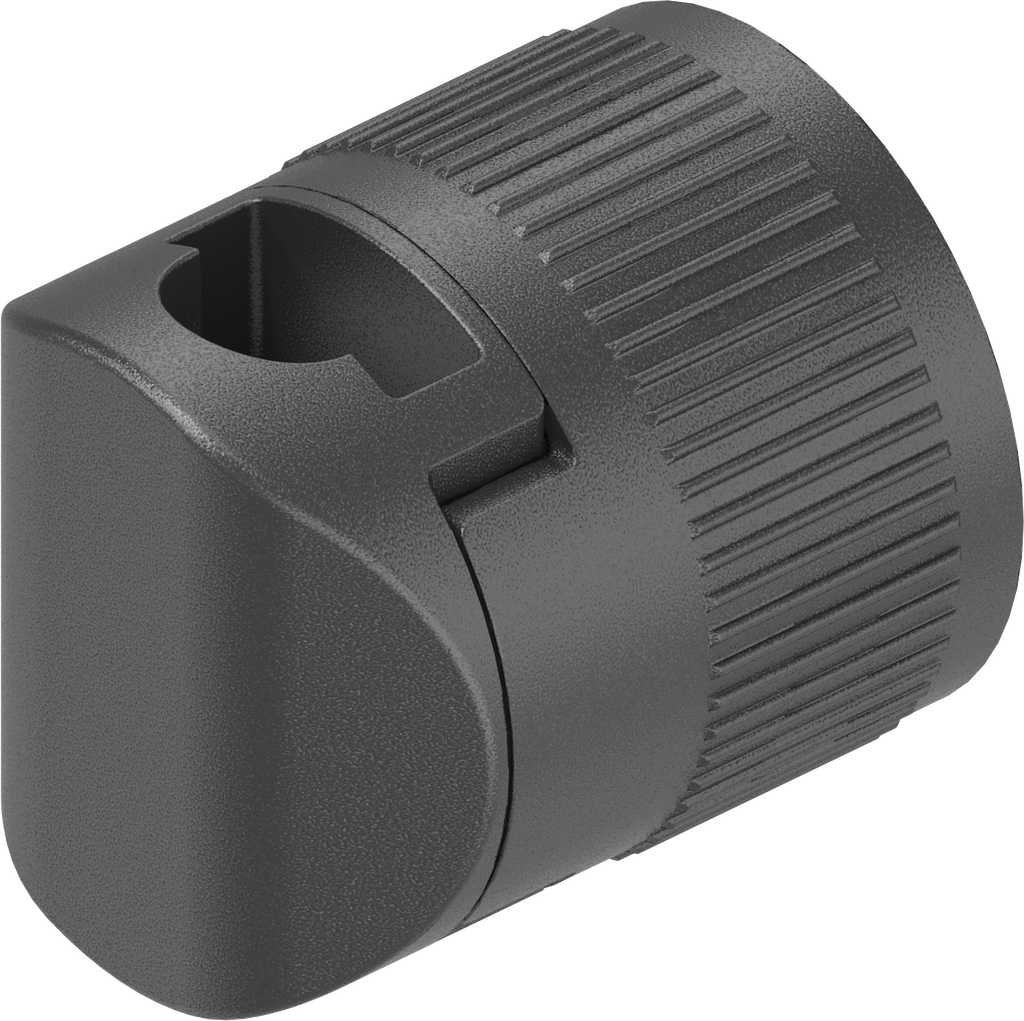

Guida per asta piatta 14x3 o asta tonda 8 mm, poliammide nero
Supporto, acciaio grezzo
Vantaggi del prodotto:
Questa guida asta è adatta per perni saldati sia grezzi che verniciati a polvere. Non è necessario coprire i perni saldati prima della verniciatura a polvere ottimizzando così il processo e risparmiando costi.Istruzione di assemblaggio:
- Mettere la guida asta sul perno saldato. (Di conseguenza, l'avvitamento che richiede molto tempo è notevolmente ridotto.)
- Raddrizzare la guida asta. Ciò facendo, scatta in posizione in modo udibile e sensibile e può essere serrata con qualche rotazione.
- Il montaggio della guida asta è terminato.
Osservazione:
guida asta adatta per A = 20 per perni saldati M6x16 e per A = 26 per perni saldati M6x20
Riferimento interno:
1001-U47
Codice a barre:
1001-U00047-0000000
Tipo di prodotto:
Guida asta
Programma:
1001
Pagina catalogo:
3ZC-210
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Misura A:
A 20,A 26
Numero dei punti di chiusura possibili:
2 punti, 3 punti
Fissaggio della guida asta:
Perno saldato M6x20,Perno saldato M6x16,Perni saldati verniciati a polvere M6x16,Perni saldati verniciati a polvere M6x20
Per asta tonda Ø:
Ø8
Montaggio:
Preassemblaggio della guida asta,Guida asta inseribile/a clips
No Specifications
