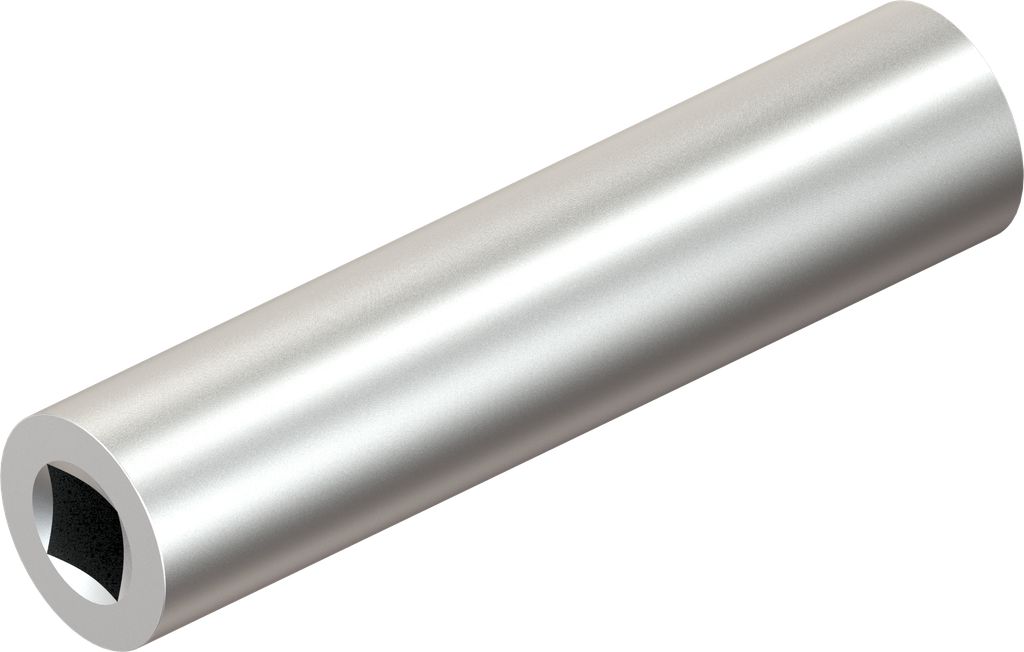

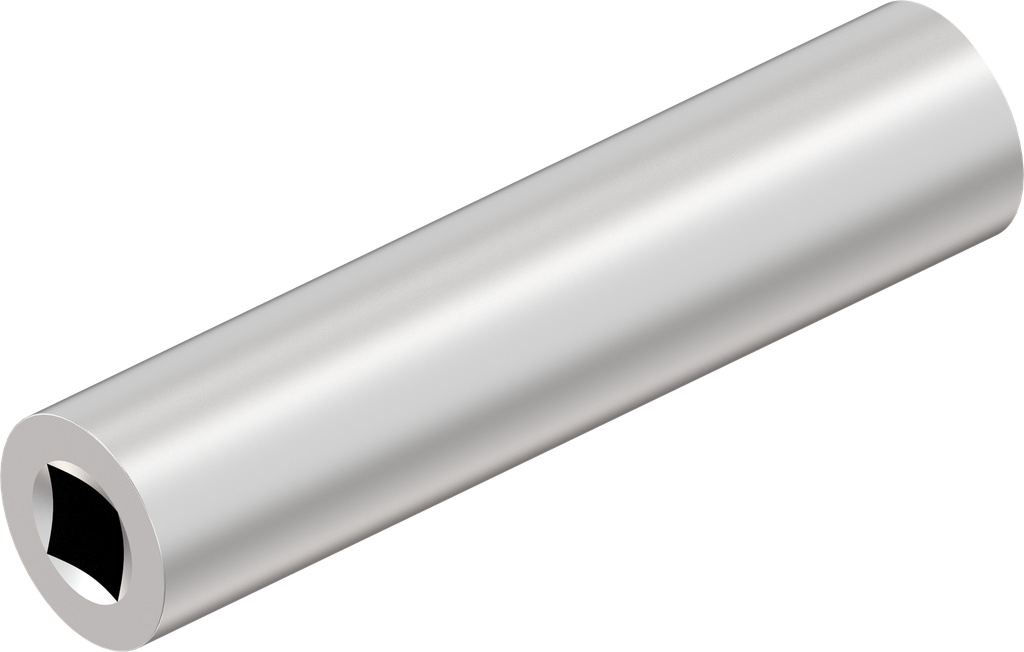

Accoppiatore, alluminio

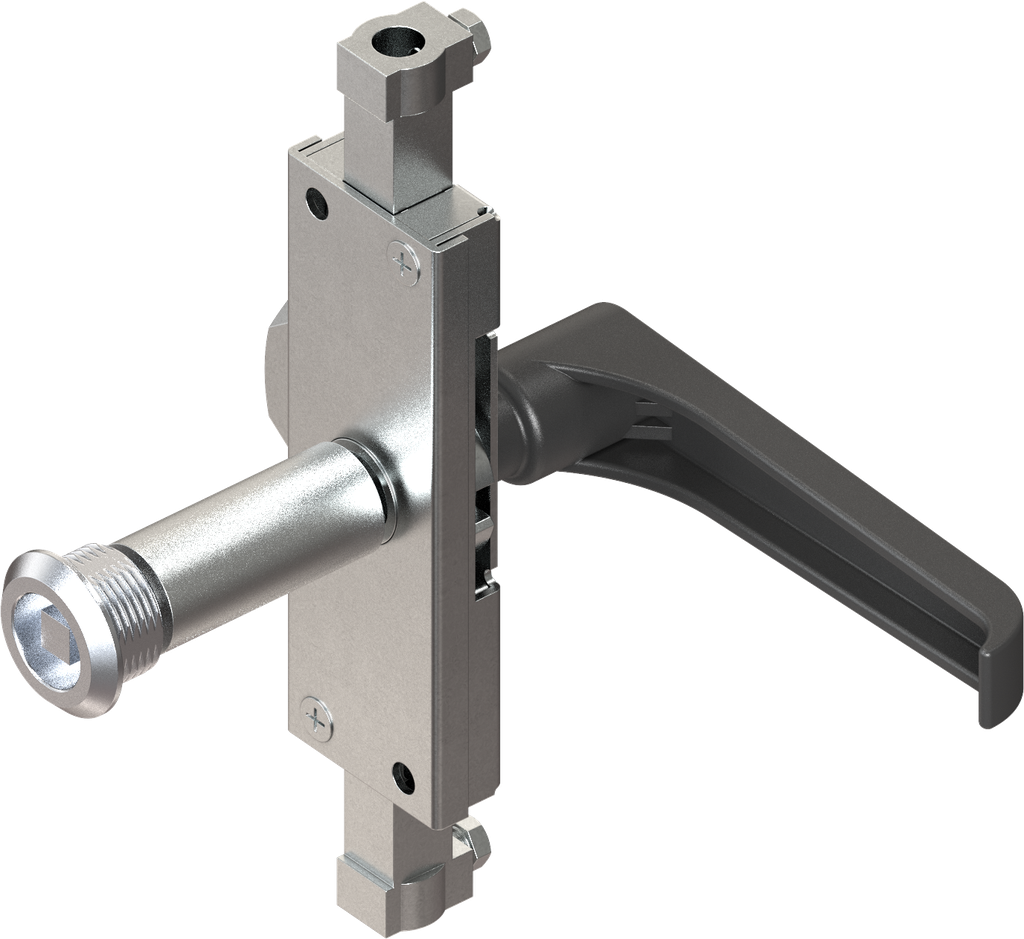

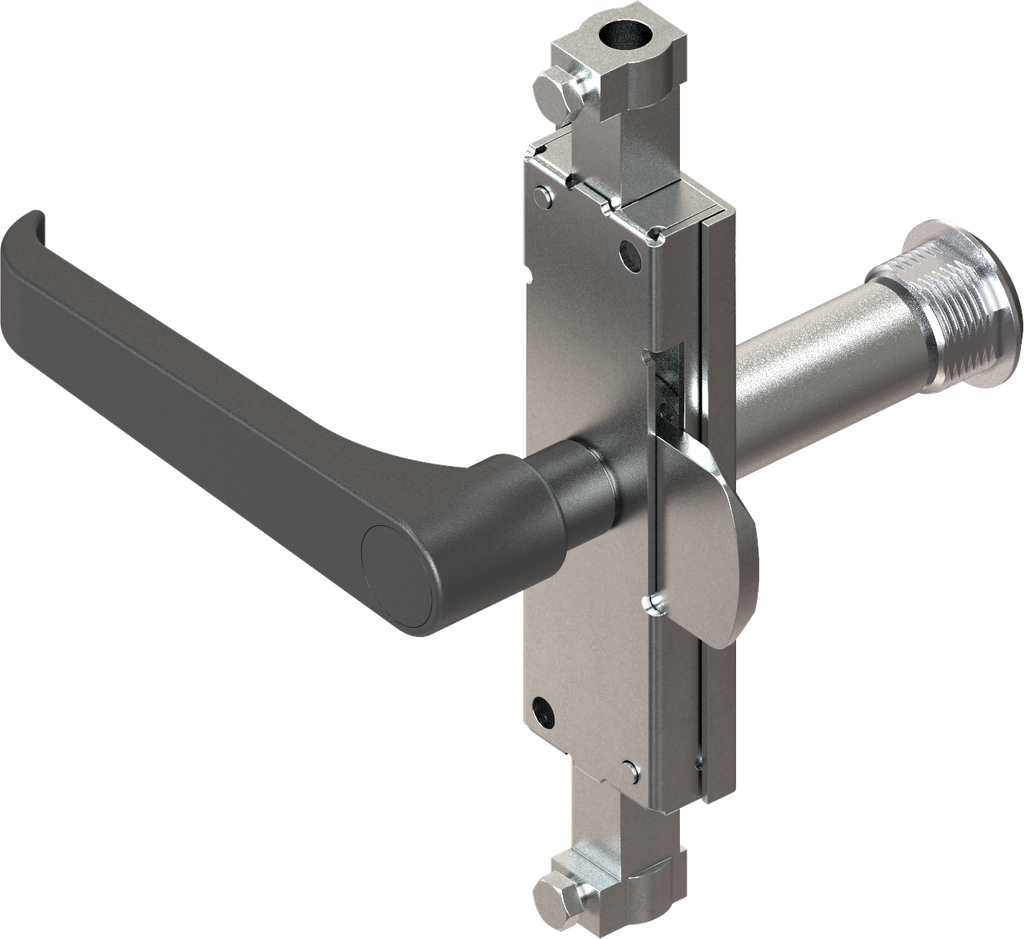

Serratura per aste a destra per aste quadre e aste tonde corsa di 13, acciaio zincato
Indicazioni prodotto:
Il sistema con adattatore, pre-montato con maniglia o inserto, viene introdotto attraverso l'apertura di montaggio e fissato con il dado autobloccante M6.

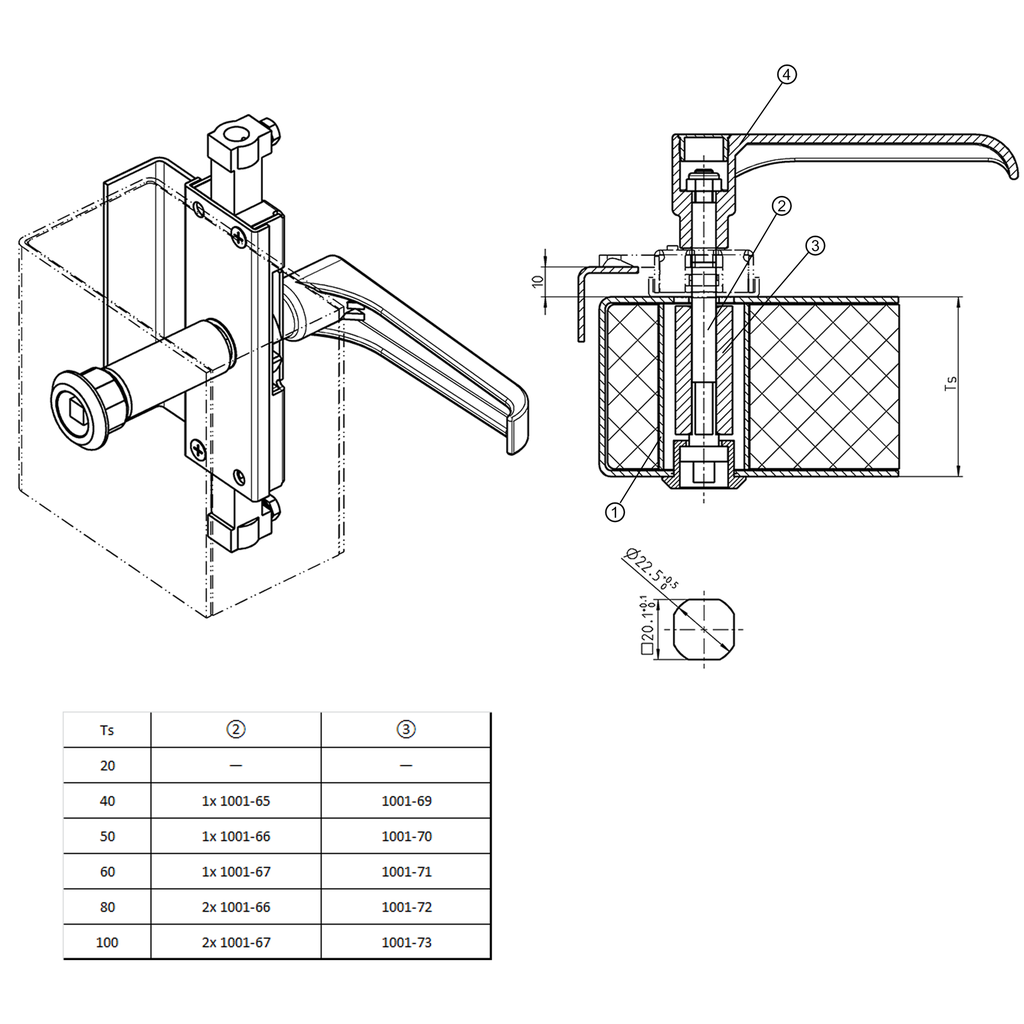

1 = ad es. tubo Ø30x1,5
2 = raccordo quadro
3 = accoppiatore
4 = maniglia interna
Per la maniglia interna si deve inoltre utilizzare l'adattatore 1001-65.
La maniglia interna non è adatta per maniglie a T ed a L a chiave.

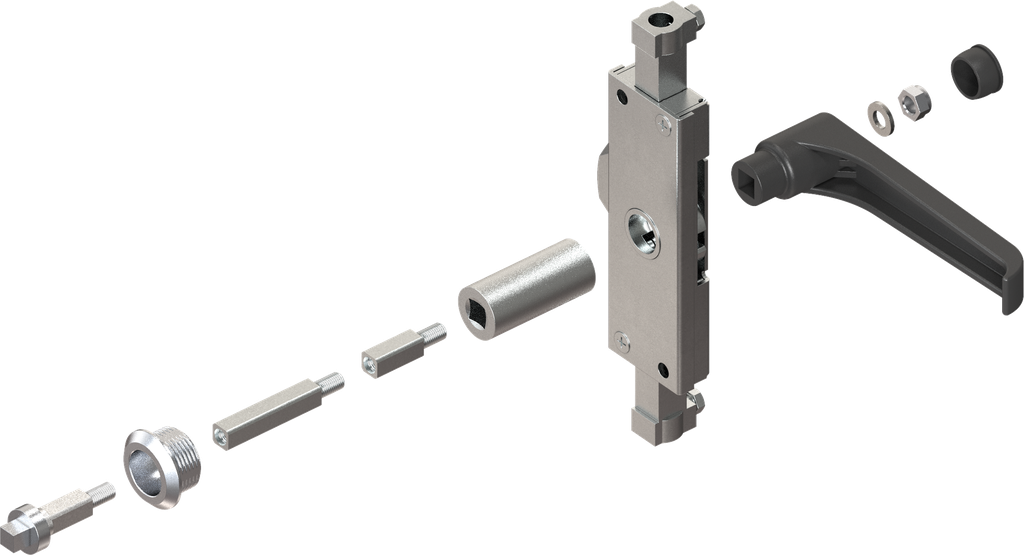

Istruzione di assemblaggio:

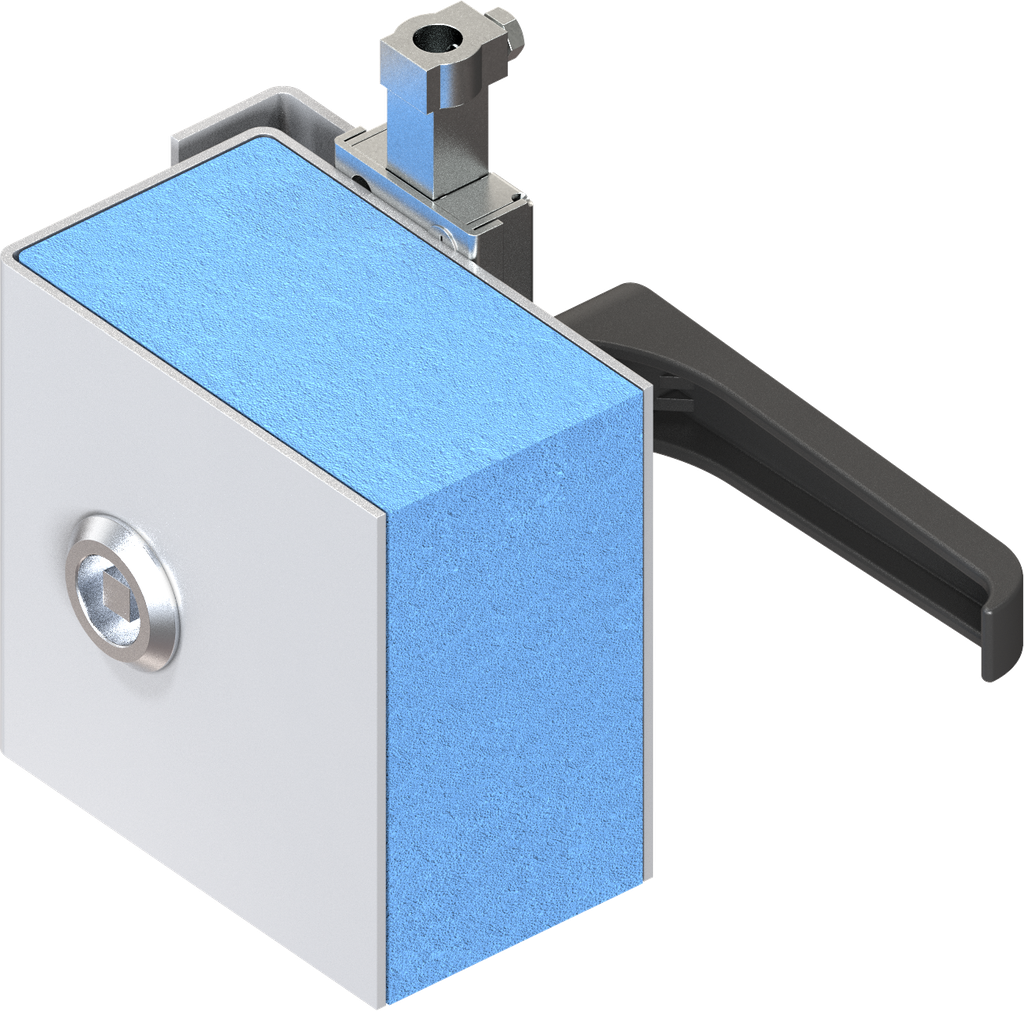

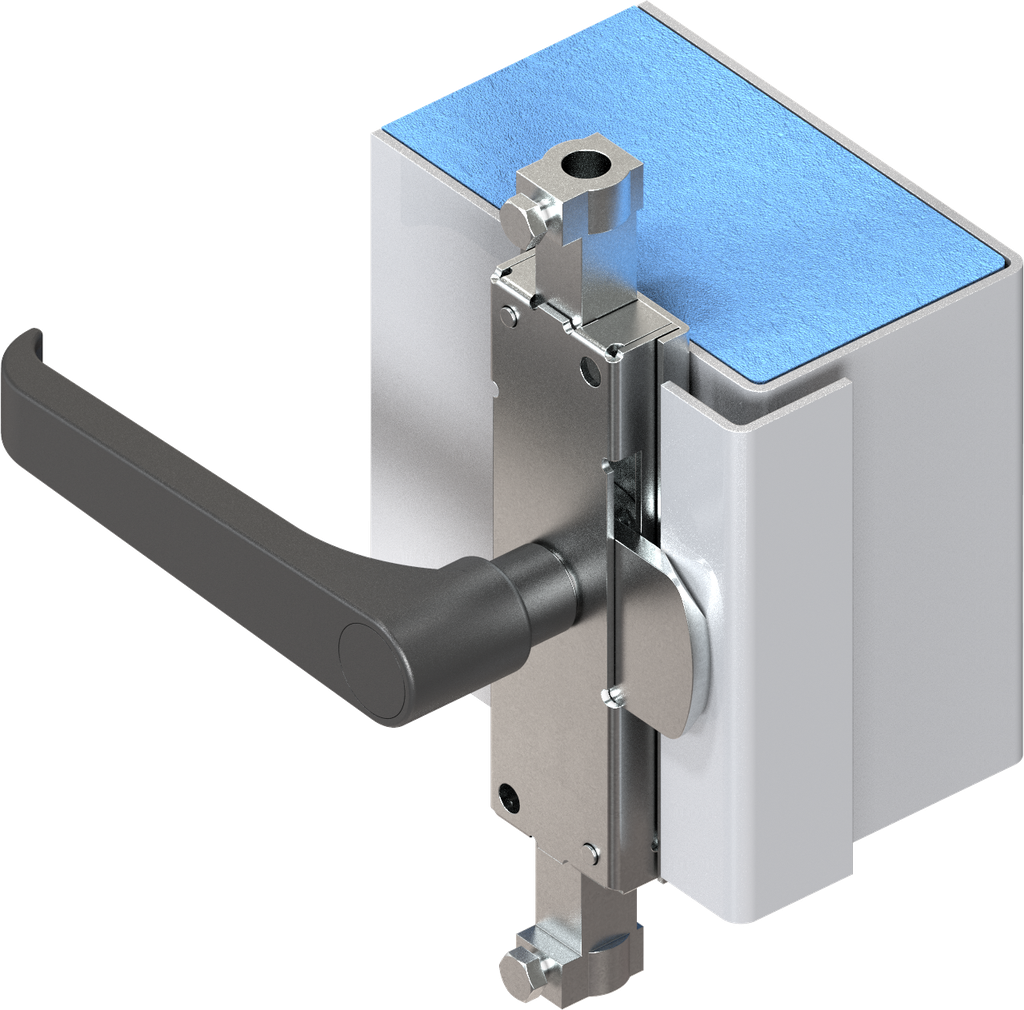

per spessore porta 100 mm per sistema adattatore con porta isolante
Riferimento interno:
1001-73
Codice a barre:
1001-000073-0000000
Tipo di prodotto:
Accessori generali
Materiale:
alluminio
Programma:
1001
Pagina catalogo:
2A-180

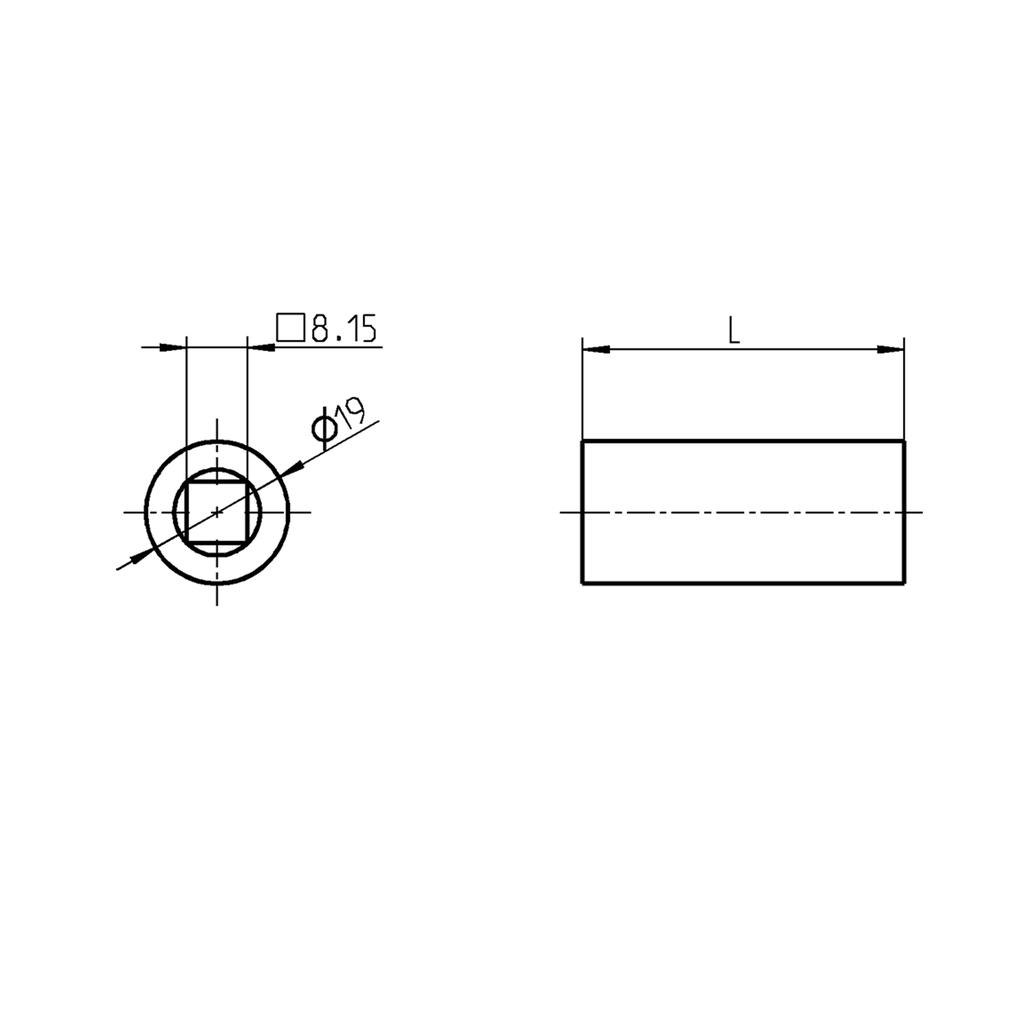

Misura D:
19 mm
Misura L:
83 mm
No Specifications
Visualizza tutti i prodotti
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
