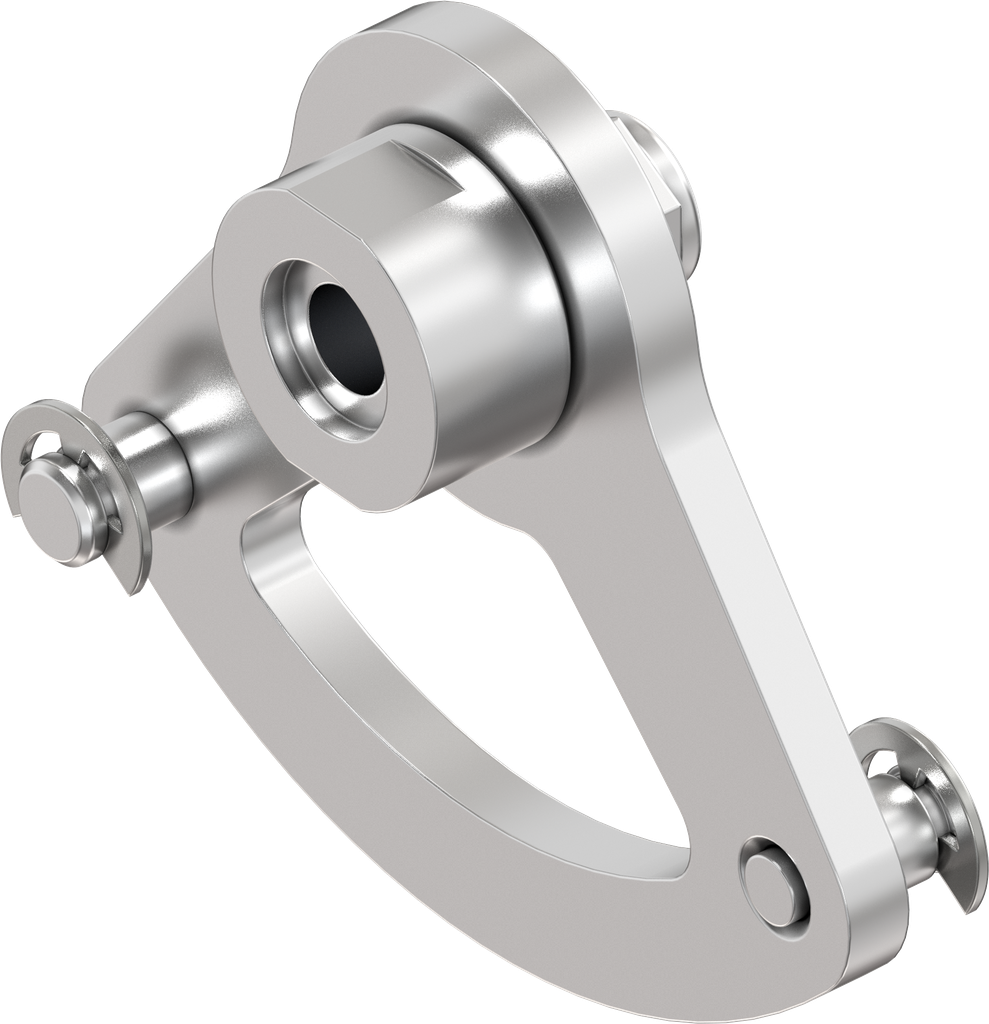

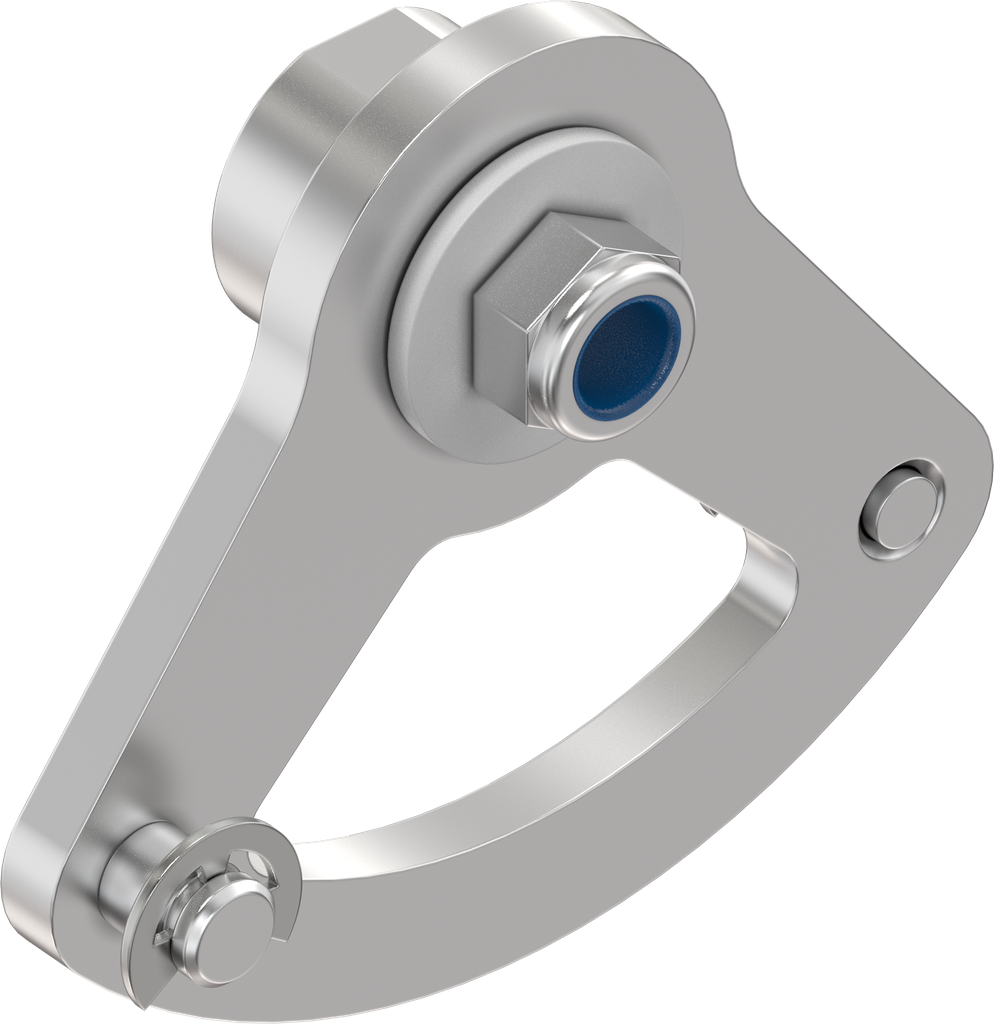

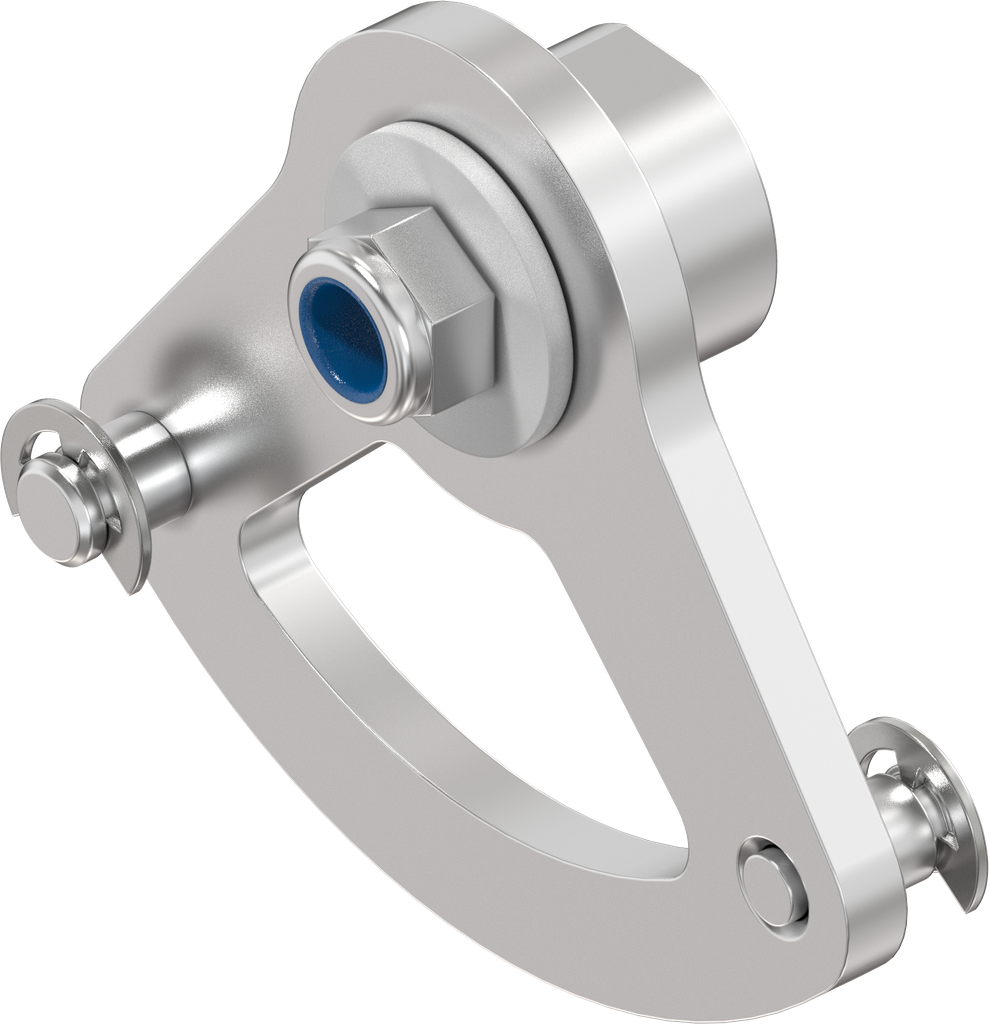

Bilanciere per propulsore angolare 1, acciaio inox AISI 316 spazzolato; 1000-U995
per porte incernierate sinistre: punto di montaggio superiore
Vantaggi del prodotto:
- Deviazione angolare utilizzabile su entrambi i lati
- Utilizzabile per chiusure aggiuntive con montaggio trasversale
- Elevato comfort di chiusura
- Brevettato!
Indicazioni prodotto:
A = Alloggiamento per asta di riferimento con più punti di chiusura in fila
B = Alloggiamento per asta di riferimento con un punto di chiusura
M = Punto di chiusura centrale
Funzione:

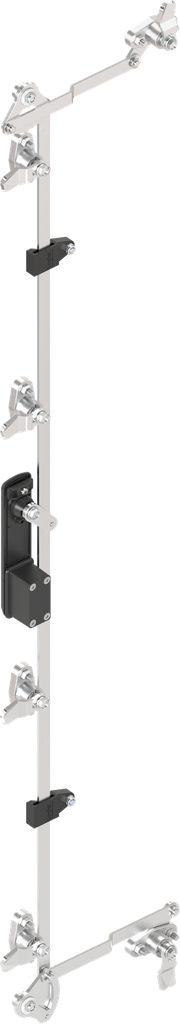

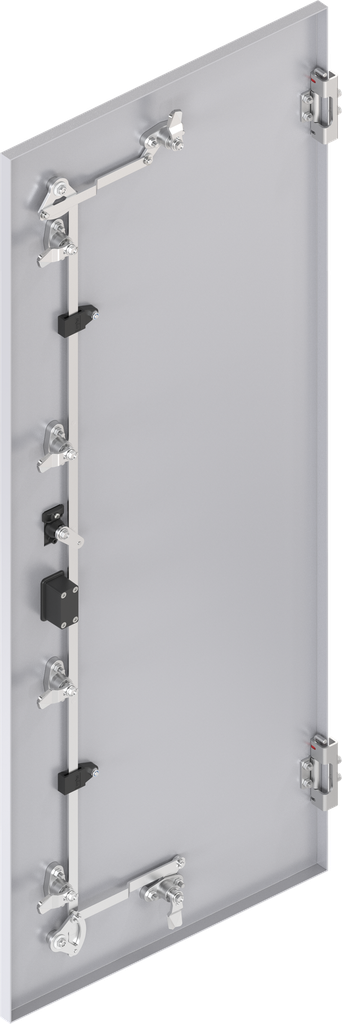

L’illustrazione mostra la configurazione per una porta con battuta sinistra. Nel caso di una porta con battuta destra, è necessario invertire la posizione dei bilancieri.
Istruzione di assemblaggio:

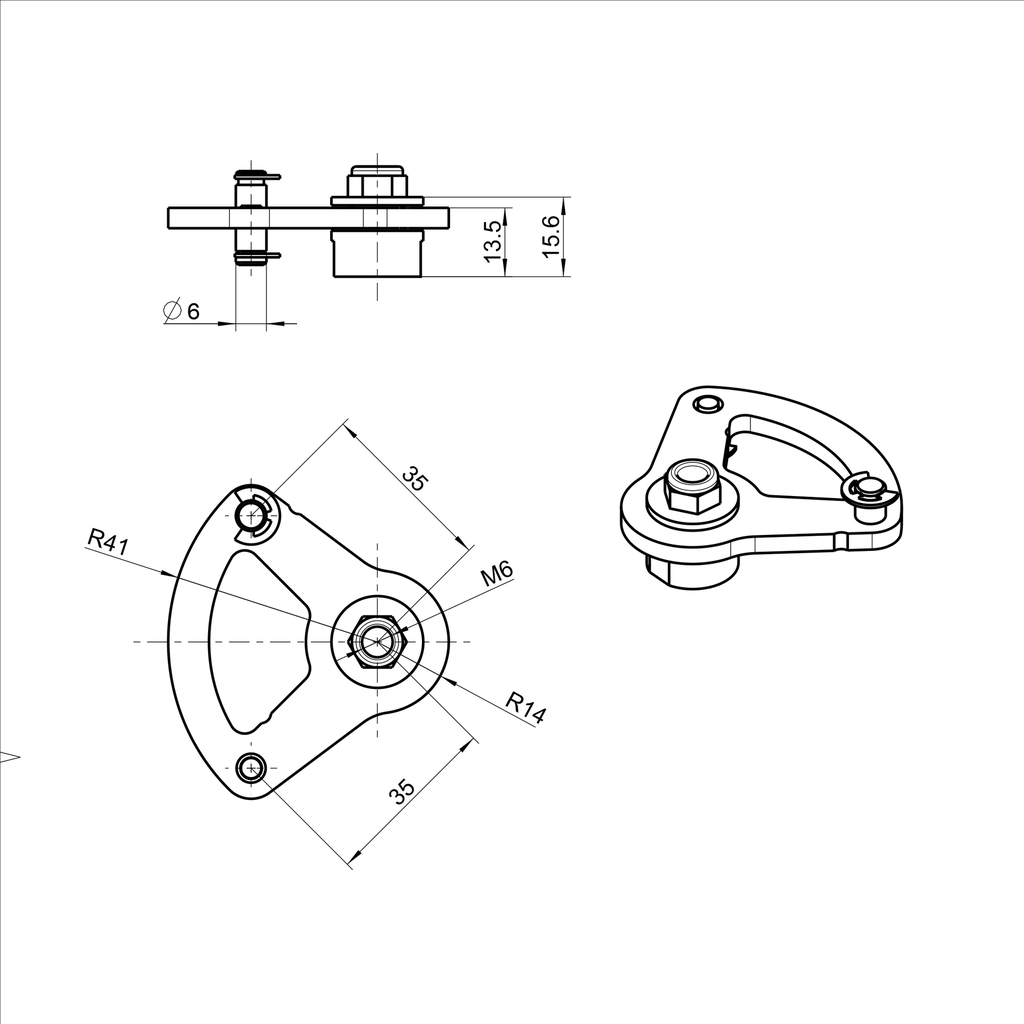

Deviazione angolare per perni saldati M6x20
Riferimento interno:
1000-U995
Codice a barre:
1000-U00995-0000000
Tipo di prodotto:
Azionamento d'angolo
Programma:
1000
Superficie:
spazzolato
Pagina catalogo:
3ZD-230
Materiale dell'unità :
acciaio inox AISI 316
Adattatore per asta:
Propulsore a 90° per aste piatte/aste
Posizione aste:
All'interno della guarnizione, superiore o inferiore
Numero dei punti di chiusura possibili:
2 punti, 4 punti, più di 4 punti disponibili a richiesta
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Posizione di installazione :
all'interno della guarnizione
Asta piatta all'esterno:
Asta piatta individuale a richiesta
Asta piatta all'interno:
Asta di riferimento per sistema de chiusura 1/4 di giro a compressione
Corsa del propulsore:
Corsa 18 mm
