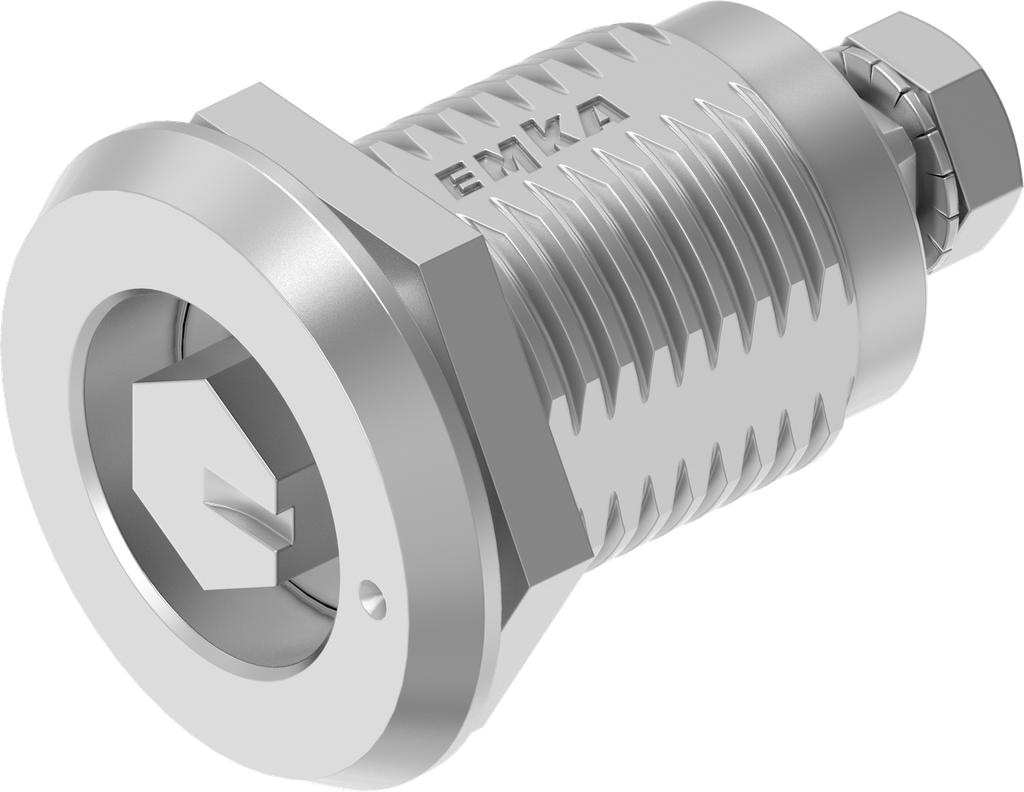

Chiusura 1/4 di giro a compressione esagono esterno SW 10, versione sinistra, acciaio inox AISI 316; 1000-U869-LIPH
con dado in acciaio inox
Questo prodotto non ha combinazioni valide.
Indicazioni prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione.
A seconda della situazione di montaggio e delle condizioni di utilizzo sono necessari controlli specifici e/o misure di fissaggio complementari.
Riferimento interno:
1000-U869-LIPH
Norme:
Grado di protezione IP 66, DIN EN 45545-3 classe E60 (antincendio), DIN EN 61373 (prova di urti e vibrazioni), ⓘ È stato testato un articolo dello stesso tipo
Codice a barre:
1000-u00869-000liph
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Pagina catalogo:
1B-225
Materiale dell'unità :
acciaio inox AISI 316
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Esagono esterno SW 10
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
32 x 4 mm
Guarnizione schiumata:
Sì
Misura GH:
31 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
1.50 mm
Adatto per spessori di porta fino a:
20 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
