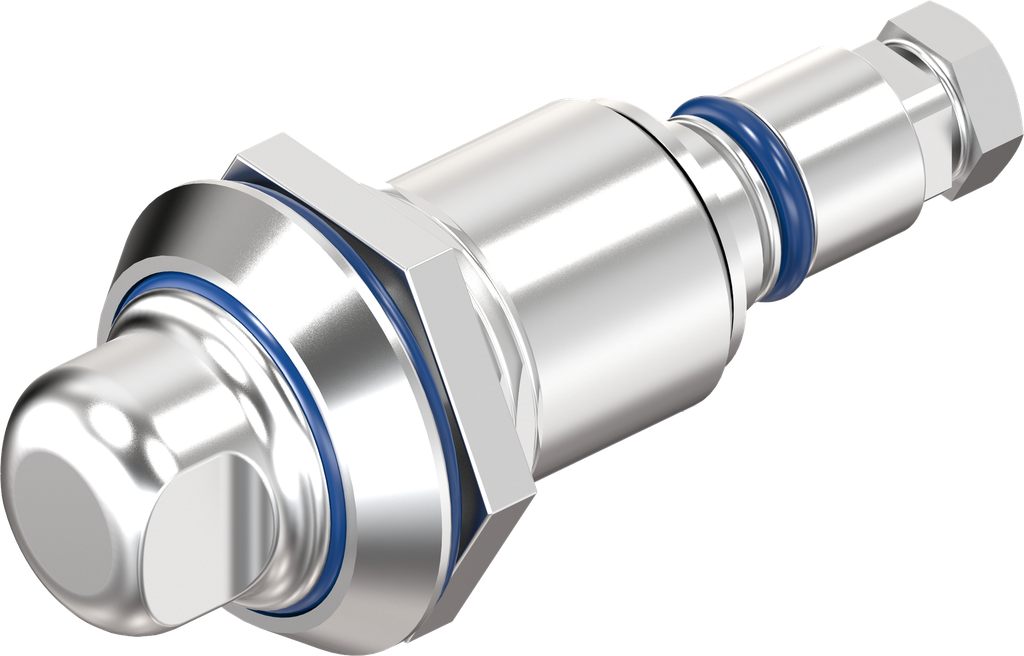

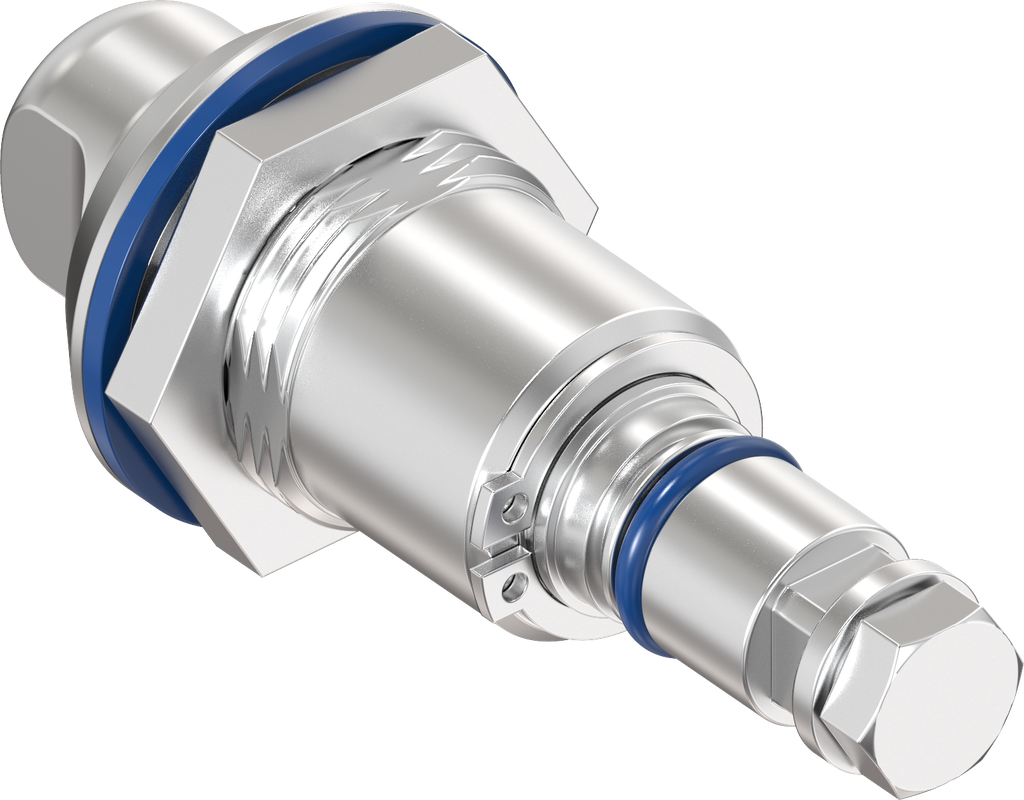

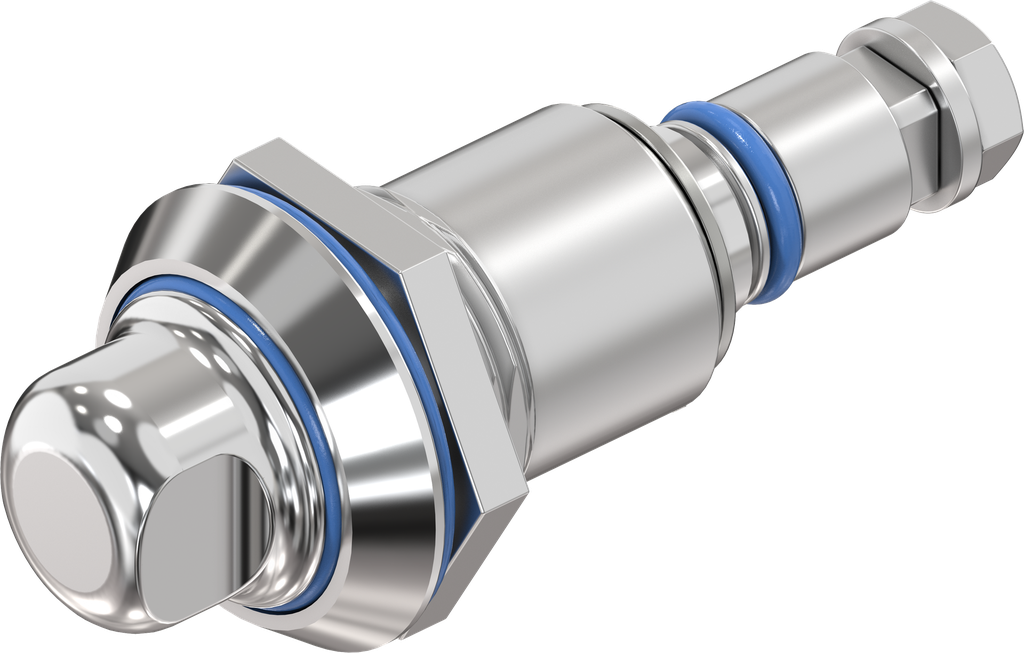

Chiusura 1/4 di giro a compressione per settore igienico/sanitario, acciaio inox AISI 316L; 1000-U862
con dado in acciaio inox
Indicazioni prodotto:
Tamper and vibration-proof
The compression latch is designed to be vibration-proof as such. Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required.
This article can achieve complete IP 69K on request with a sleeve nut with seal, not only from outside to inside (mostly standard), but also within the application.
Riferimento interno:
1000-U862
Norme:
DIN EN 1672-2 (per settore igienico/sanitario), Grado di protezione IP 69K, DIN EN 61373 (prova di urti e vibrazioni), DIN EN 14159 (per settore igienico/sanitario)
Codice a barre:
1000-u00862-0000000
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Pagina catalogo:
1B-837
Materiale dell'unità :
acciaio inox AISI 316L
Numero dei punti di chiusura possibili:
1 punti
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Settore igienico/sanitario SW 13
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
30 x 6 mm

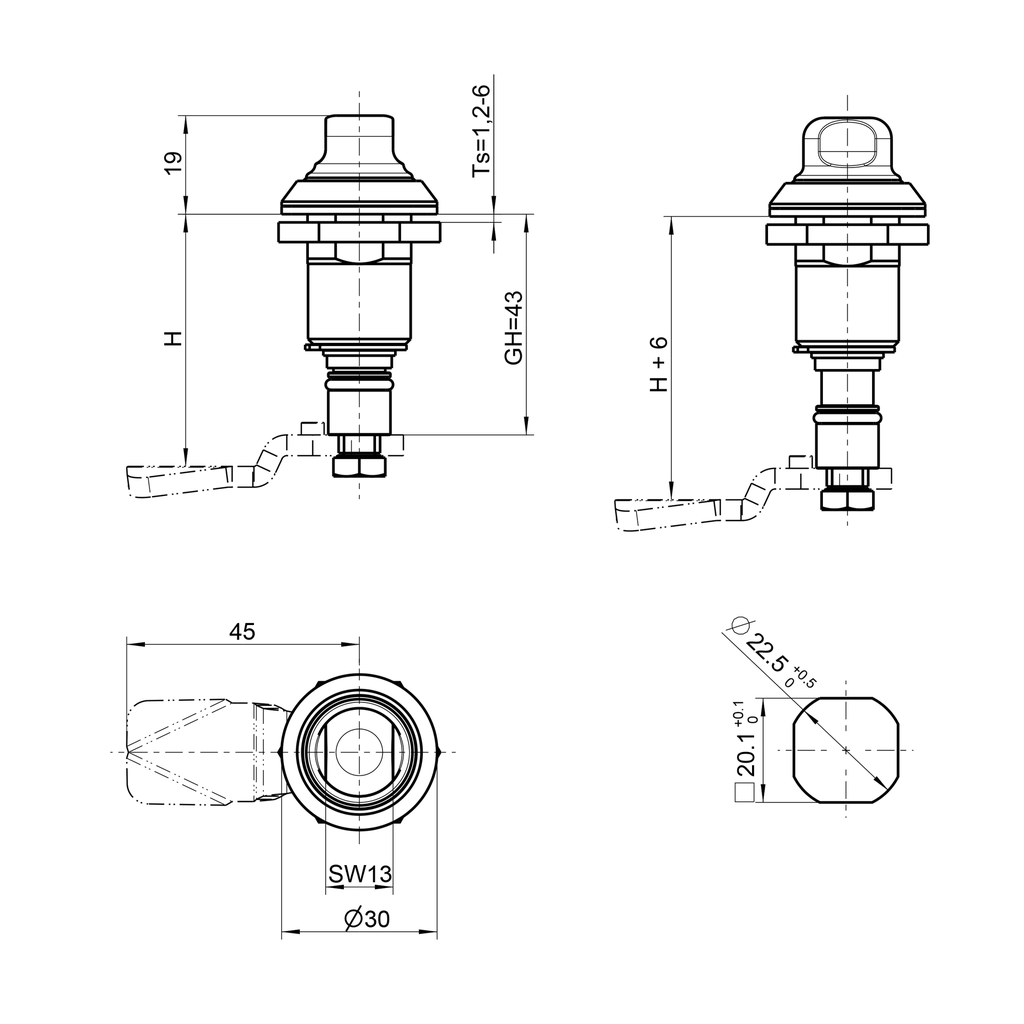

Misura GH:
43 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
6 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
