Chiusura 1/4 di giro a compressione versione ferroviaria, acciaio inox AISI 316

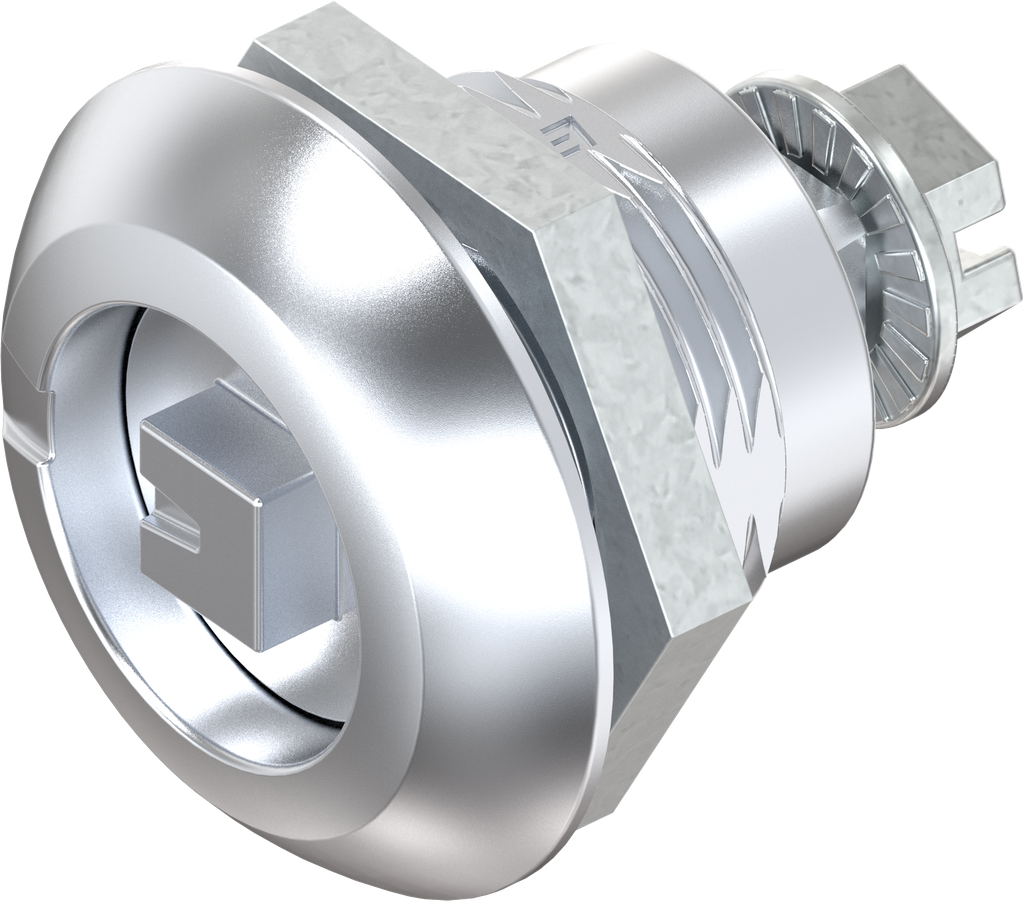

Chiusura 1/4 di giro a compressione quadro 7, acciaio inox AISI 316
Vantaggi del prodotto:
- struttura compatta
- compatibile con altre chiusure 1/4 di giro con GH = 18 mm
- scatola corta GH = 18 mm
- guarnizione espansa
- foro standard
Indicazioni prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione.A seconda della situazione di montaggio e delle condizioni di utilizzo sono necessari controlli specifici e/o misure di fissaggio complementari.
Riferimento interno:
1000-U859-IA
Norme:
Grado di protezione IP 65, DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1000-U00859-00000IA
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Pagina catalogo:
1B-210
Materiale dell'unità :
zama
Superficie dell'unità:
cromato
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Quadro 7
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
32 x 6 mm
Guarnizione schiumata:
Sì
Misura GH:
18 mm
Valore di compressione :
4,5 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
8 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
No Specifications
