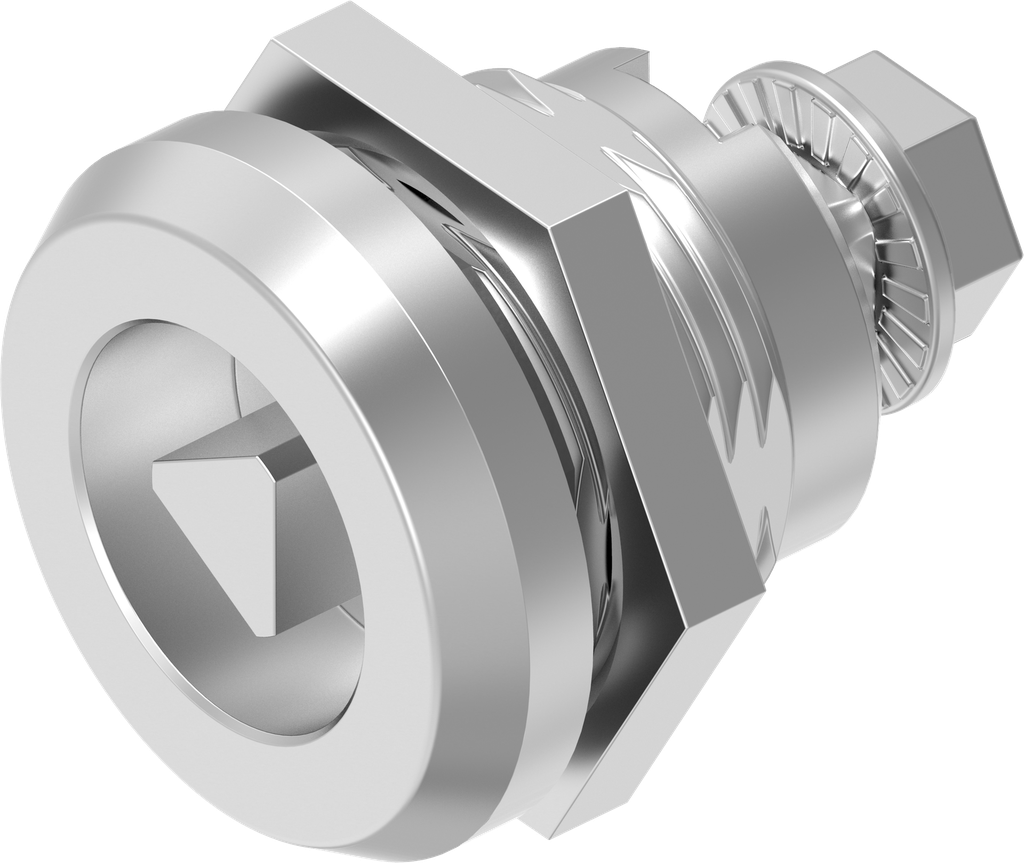

Chiusura 1/4 di giro di sicurezza con triangolo 7, acciaio inox AISI 303; 1000-U721-01
con dado in acciaio inox
Questo prodotto non ha combinazioni valide.
Indicazioni prodotto:
La chiusura 1/4 di giro di sicurezza è costruita con sistema antivibrazione.
A seconda della situazione di montaggio e delle condizioni di utilizzo
sono necessari controlli specifici e/o misure
di fissaggio complementari.
Funzione:
Premere all'indietro la linguetta utilizzando l'inserto. La linguetta scatta in posizione.
Cam snaps into place
Istruzione di assemblaggio:
Disponibile solo con linguetta pre-assemblata.
Riferimento interno:
1000-U721-01
Norme:
Grado di protezione IP 65, DIN EN 45545-2 classe E20 (antincendio)
Codice a barre:
1000-U00721-0000001
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Pagina catalogo:
1B-320
Materiale dell'unità :
acciaio inox AISI 303
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Triangolo 7
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
28 x 6 mm
Misura GH:
18 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
8 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro di sicurezza
