Chiusura 1/4 di giro di sicurezza doppia aletta 3 versione destra, ottone e zama cromato
Chiusura 1/4 di giro di sicurezza doppia aletta 5 versione destra, ottone e zama cromato

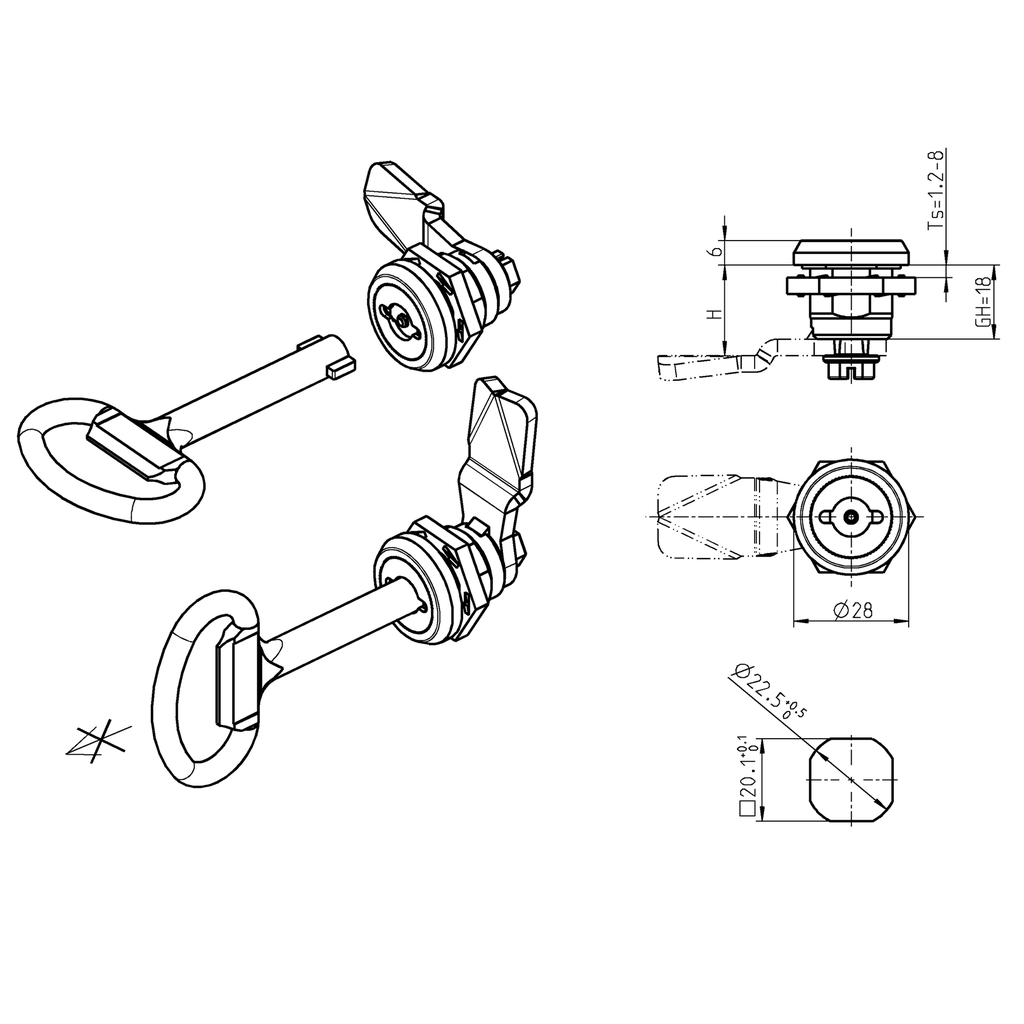

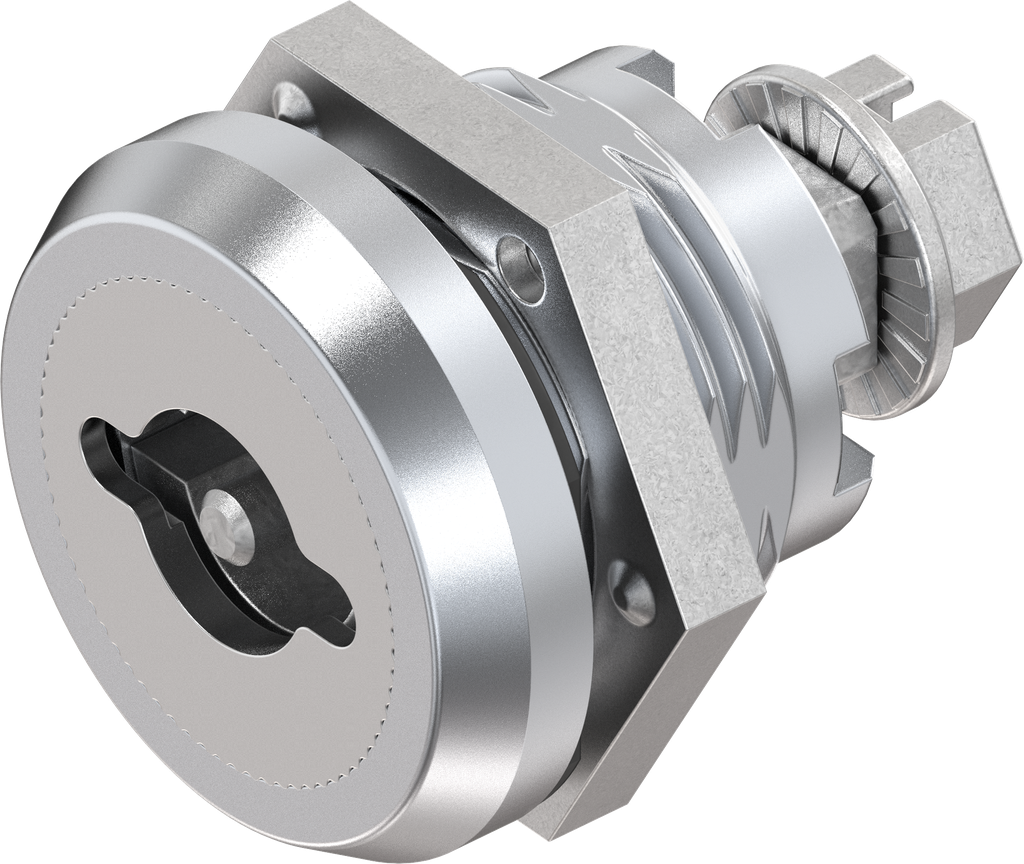

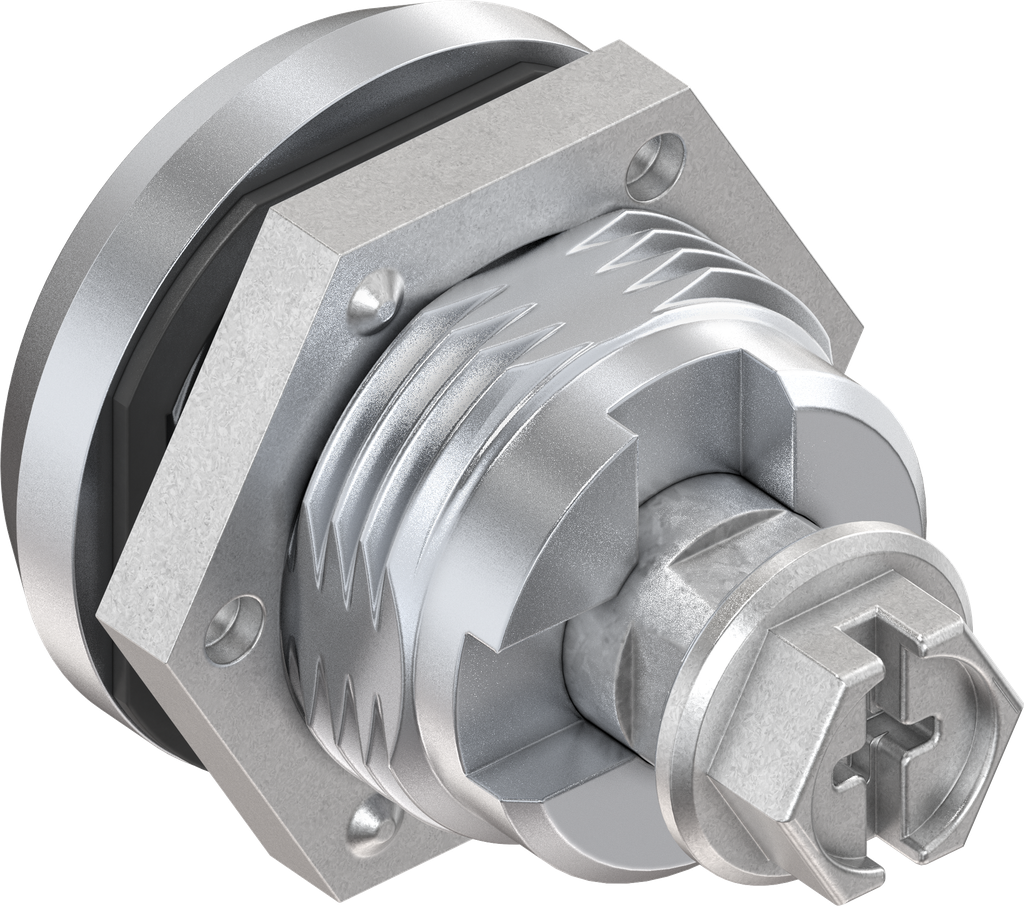

Chiusura 1/4 di giro di sicurezza doppia aletta 3 versione sinistra, ottone e zama cromato; 1000-U204-01
con dado per messa a terra
Indicazioni prodotto:
Chiusura 1/4 di giro di sicurezza:
La chiusura 1/4 di giro di sicurezza è costruita con sistema antivibrazione.
A seconda della situazione di montaggio e delle condizioni di utilizzo sono necessari controlli specifici e/o misure di fissaggio complementari.
Il foro doppia aletta rispetta la normativa DIN 43668.
Funzione:
Premere all'indietro la linguetta utilizzando l'inserto.Istruzione di assemblaggio:
Disponibile solo con linguetta pre-assemblata.
Riferimento interno:
1000-U204-01
Norme:
Grado di protezione IP 65
Codice a barre:
1000-U00204-0000001
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Pagina catalogo:
1B-320
Materiale dell'unità :
ottone e zama
Superficie dell'unità:
cromato
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Doppia aletta 3
Posizione di installazione :
all'interno della guarnizione
È possibile la messa a terra.:
Sì
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
28 x 6 mm
Misura GH:
18 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
8 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro di sicurezza
