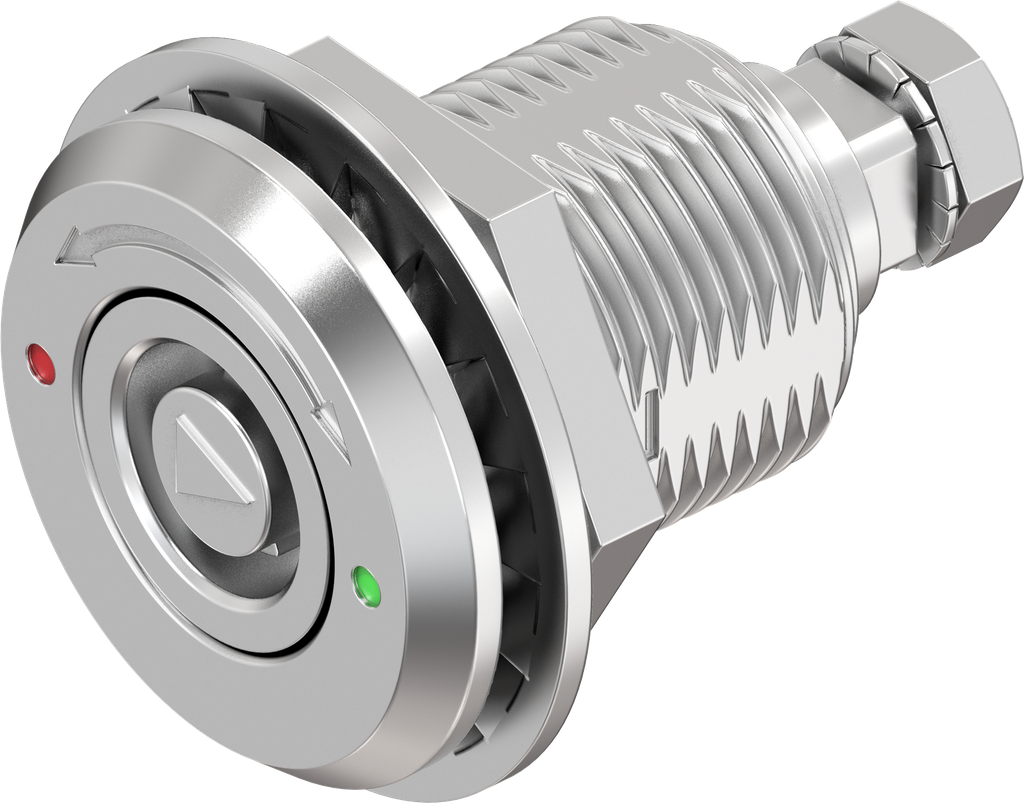

Chiusura 1/4 di giro a compressione tubolare con riferimento, versione sinistra, acciaio inox AISI 316; 1000-SU948-LI
con dado in acciaio inox
Questo prodotto non ha combinazioni valide.
Indicazioni prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione.
In fase di montaggio cono necessari controlli specifici e/o ulteriori misure di fissaggio
Riferimento interno:
1000-SU948-LI
Norme:
Grado di protezione IP 65, DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1000-Su0948-00000Li
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Materiale dell'unità :
acciaio inox AISI 316
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Tubo con riferimento
Posizione di installazione :
all'interno della guarnizione
È possibile la messa a terra.:
Sì
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
32 x 4 mm
Guarnizione schiumata:
Sì
Misura GH:
31 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
1.50 mm
Adatto per spessori di porta fino a:
20 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
