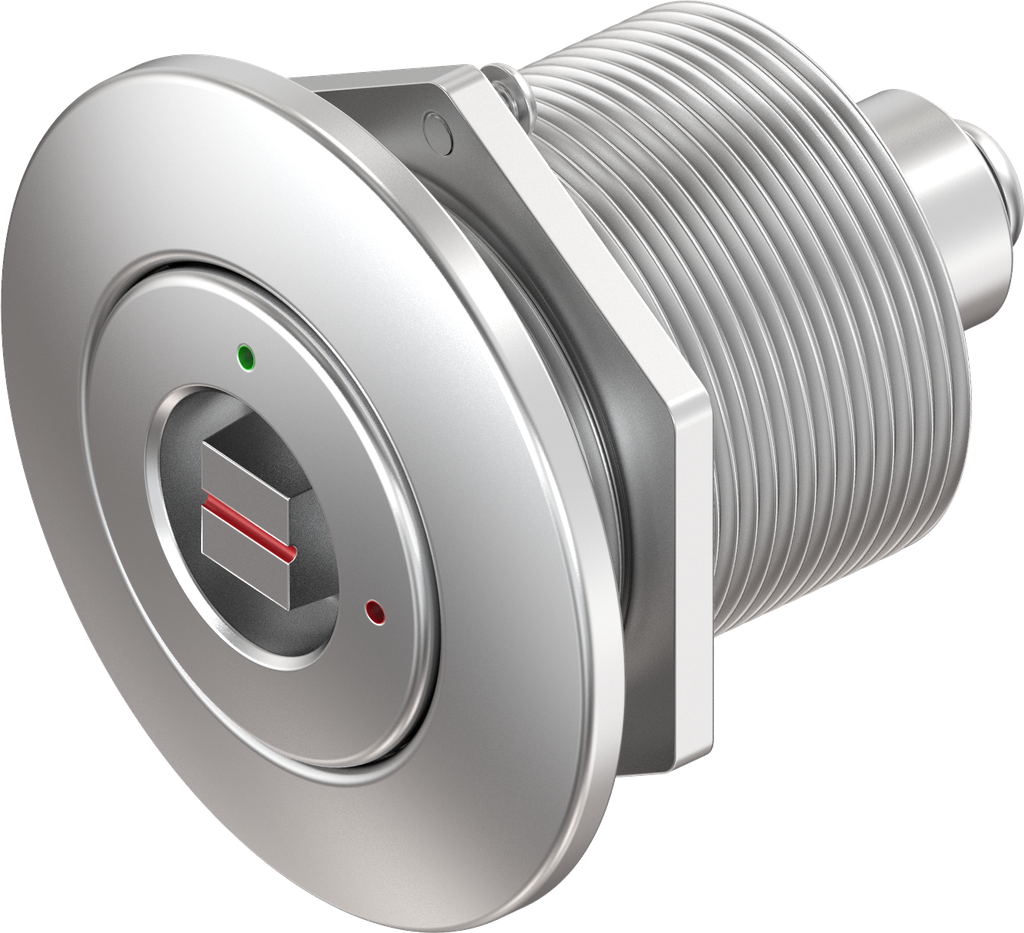

Chiusura 1/4 di giro di sicurezza versione ferroviaria con indicatore di apertura e riferimento versione sinistra, acciaio inox AISI 316; 1000-SU610-LI
con dado e vite di bloccaggio aggiuntiva
Indicazioni prodotto:
La chiusura 1/4 di giro di sicurezza è costruita con sistema antivibrazione. A seconda della situazione di montaggio e delle condizioni di utilizzo sono necessari controlli specifici e/o misure di fissaggio complementari.
Funzione:
Apertura:
Inserire la chiave adatta e premere l'inserto. La linguetta viene ruotata girando la chiave di 90° e l'indicatore di apertura sale.
Chiusura:
inserire la chiave adatta e premere sull'indicatore di apertura. La linguetta viene ruotata girando la chiave di 90°.
Riferimento interno:
1000-SU610-LI
Norme:
Grado di protezione IP 65, DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1000-Su0610-00000li
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Materiale dell'unità :
acciaio inox AISI 316
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Quadro 9 con riferimento, versione ferroviaria
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
55 x 7 mm
Guarnizione schiumata:
Sì
Misura GH:
35 mm
Adatto per spessore porta da:
1.50 mm
Adatto per spessori di porta fino a:
28 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro di sicurezza
