Asse di collegamento, acciaio inox AISI 303
Chiusura 1/4 di giro triangolo 8 con riferimento, acciaio inox AISI 303

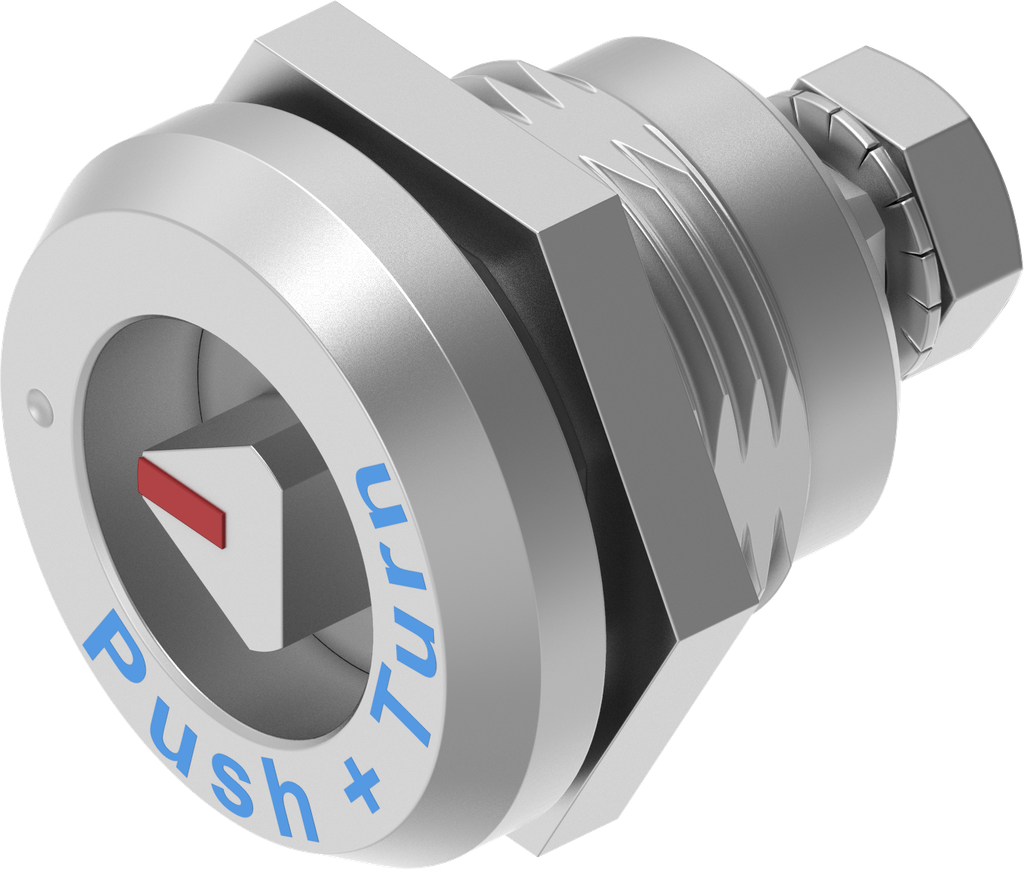

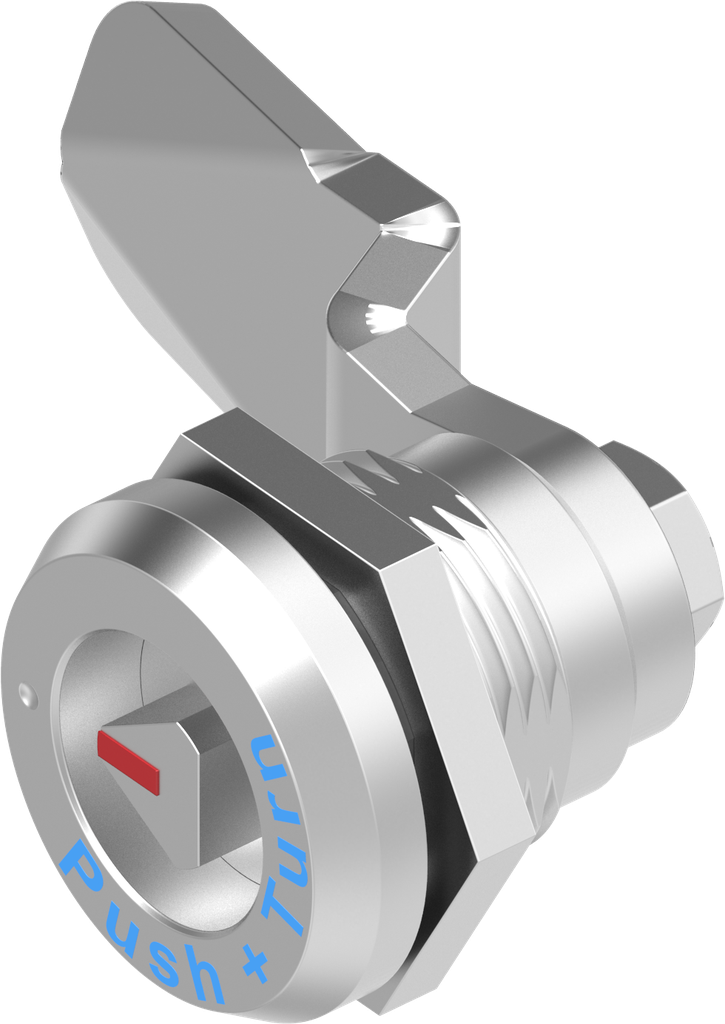

Chiusura 1/4 di giro di sicurezza triangolo 8 con riferimento, acciaio inox AISI 316; 1000-SU51
con dado in acciaio inox
Indicazioni prodotto:
Safety quarter turn:The safety quarter turn is of a vibration-proof design.
Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required.
Riferimento interno:
1000-SU51
Norme:
Grado di protezione IP 65, DIN EN 61373 (prova di urti e vibrazioni), DIN EN 45545-2 classe E20 (antincendio)
Codice a barre:
1000-su0051-0000000
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Materiale dell'unità :
acciaio inox AISI 316
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Triangolo 8
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata

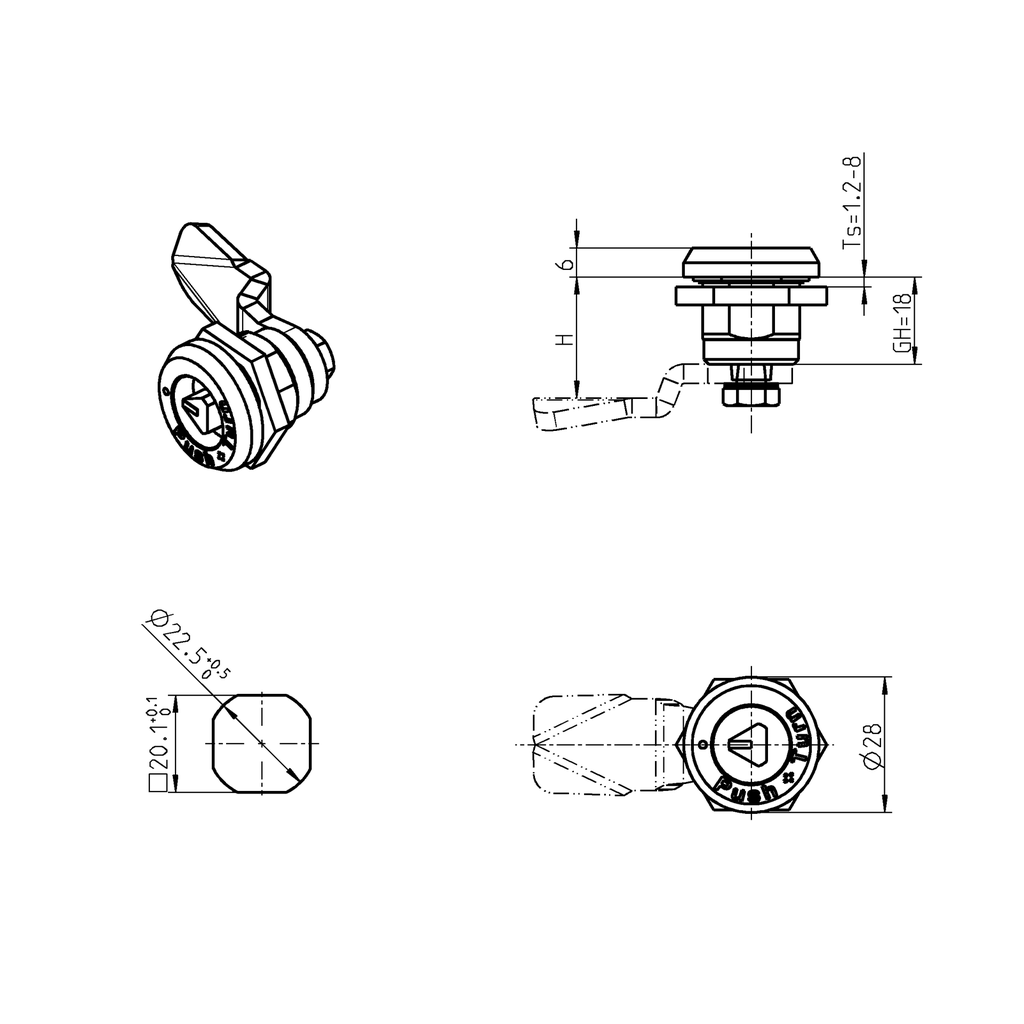

Grandezza della testa scatola:
28 x 6 mm
Misura GH:
18 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
8 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro di sicurezza
No Specifications
