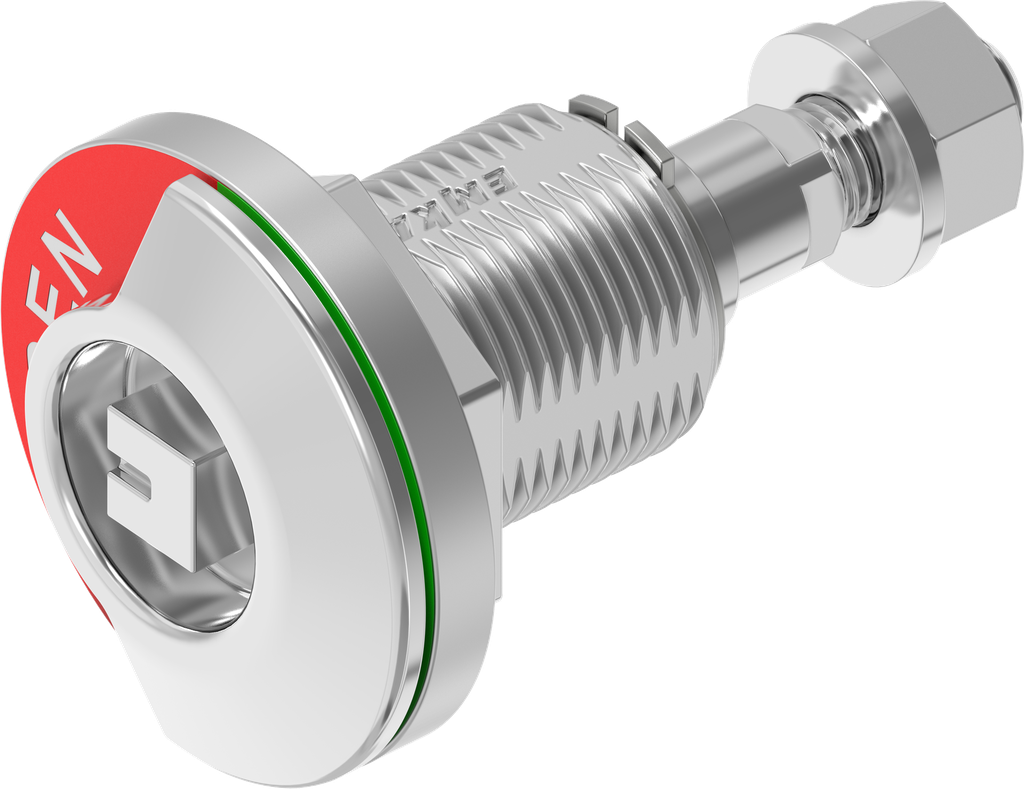

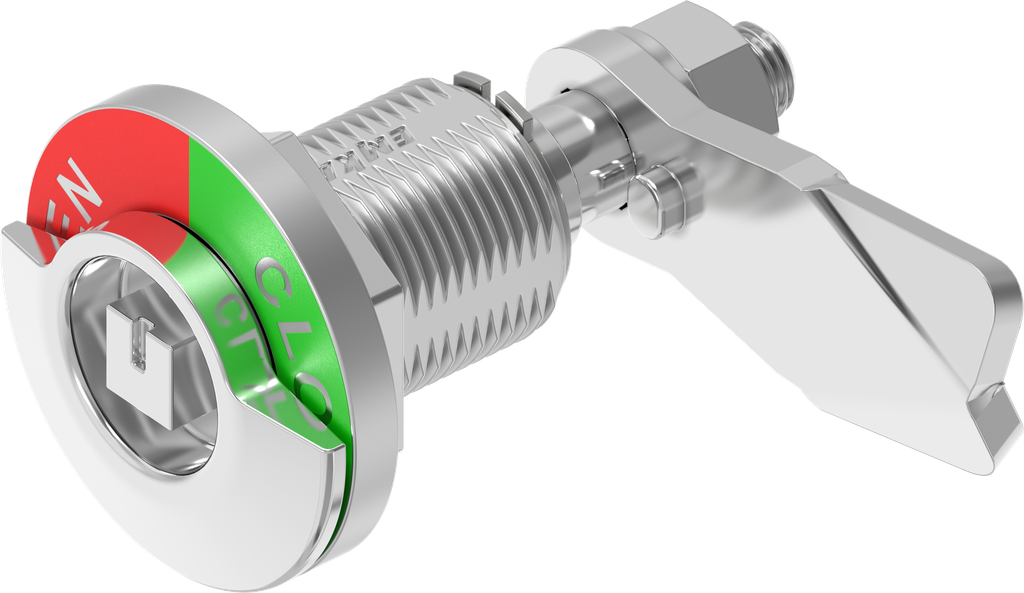

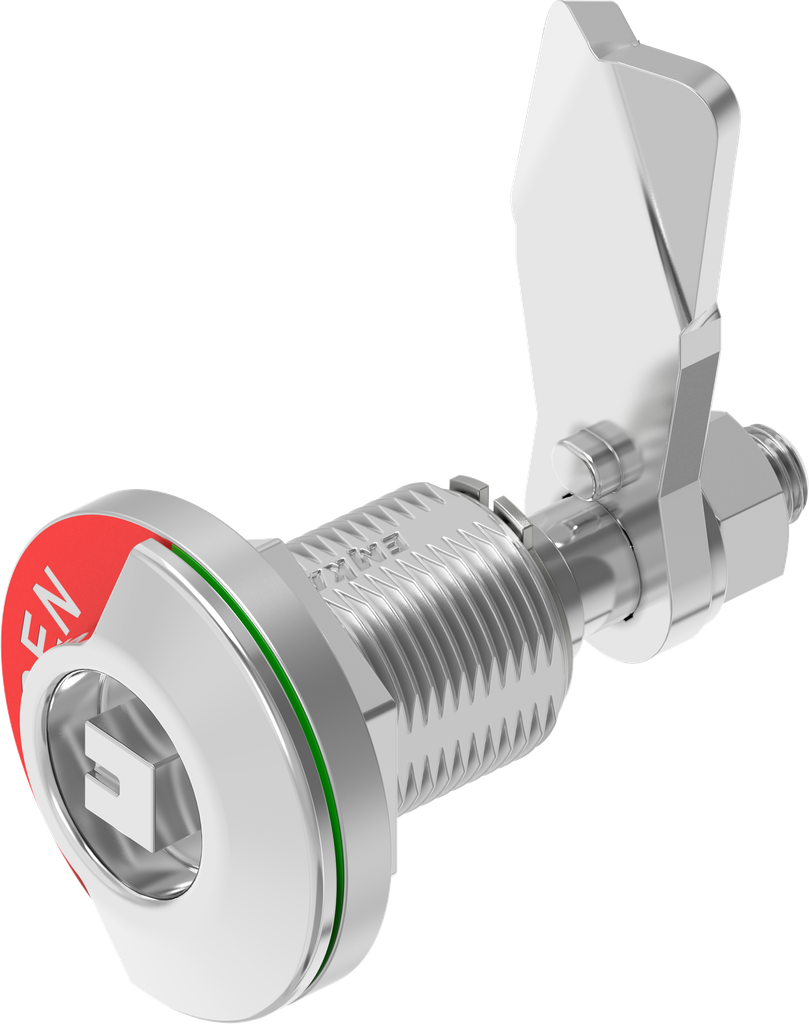

Chiusura 1/4 di giro a compressione quadro 8 con indicatore OPEN - CLOSED, versione sinistra, acciaio inox AISI 316 decapato e passivato; 1000-SU1222
con dado in acciaio inox
Vantaggi del prodotto:

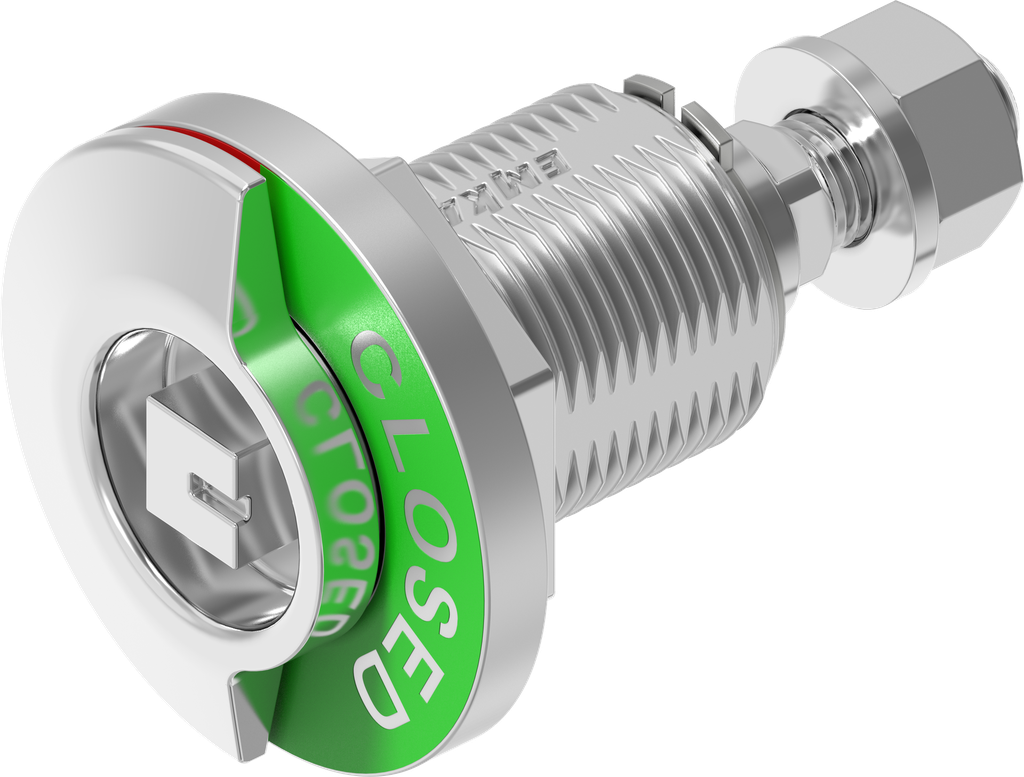

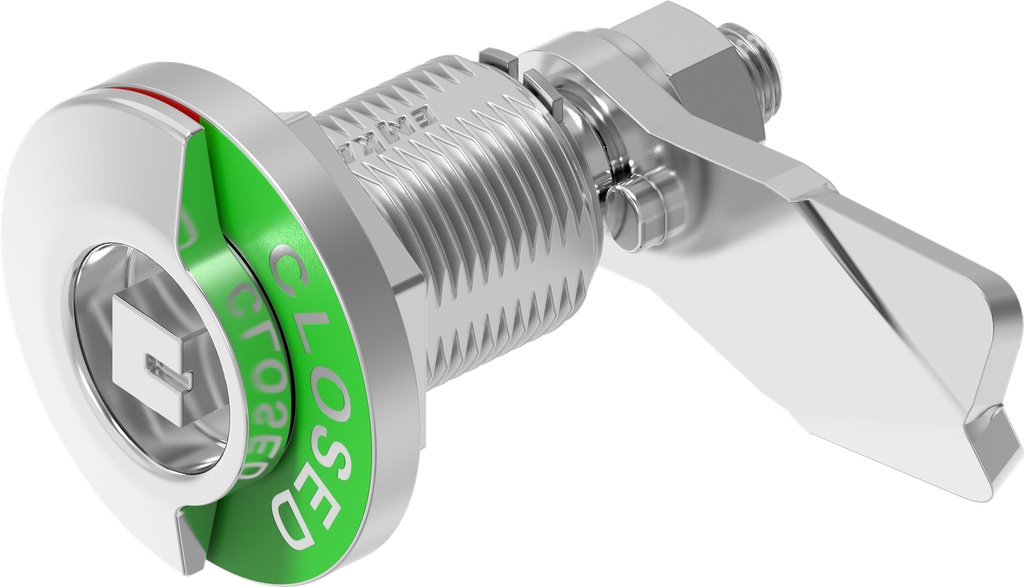

The OPEN - CLOSED imprint is wipe-tested according to DIN EN 62208 chap. 9.3 and DIN EN 61439-1 chap. 10.2.7
Indicazioni prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione.
A seconda della situazione di montaggio e delle condizioni di utilizzosono necessari controlli specifici e/omisure di fissaggio complementari.
Riferimento interno:
1000-SU1222
Norme:
DIN EN 45545-3 classe E60 (antincendio), DIN EN 61373 (prova di urti e vibrazioni)
Codice a barre:
1000-SU1222-0000000
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1000
Materiale dell'unità :
acciaio inox AISI 316
Superficie dell'unità:
decapato e passivato
Numero dei punti di chiusura possibili:
1 punti
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Quadro 8 con riferimento
Posizione di installazione :
all'interno della guarnizione
Forma di testa scatola:
arrotondata
Grandezza della testa scatola:
40 x 9,8 mm
Guarnizione schiumata:
Sì

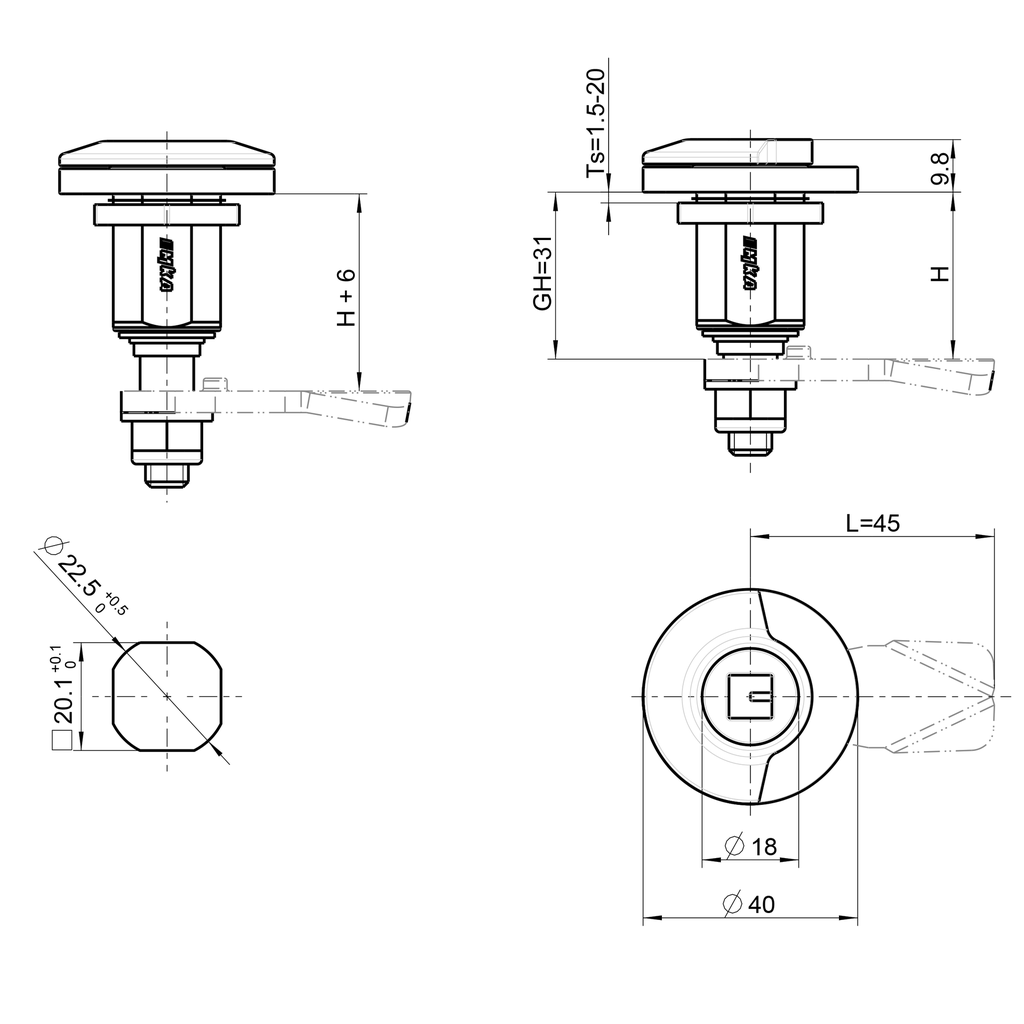

Misura GH:
31 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
1.50 mm
Adatto per spessori di porta fino a:
20 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
