verrouillage un point avec ouverture de secours, Basic, polyamide GF noir
support pour câble Bowden, polyamide GF noir

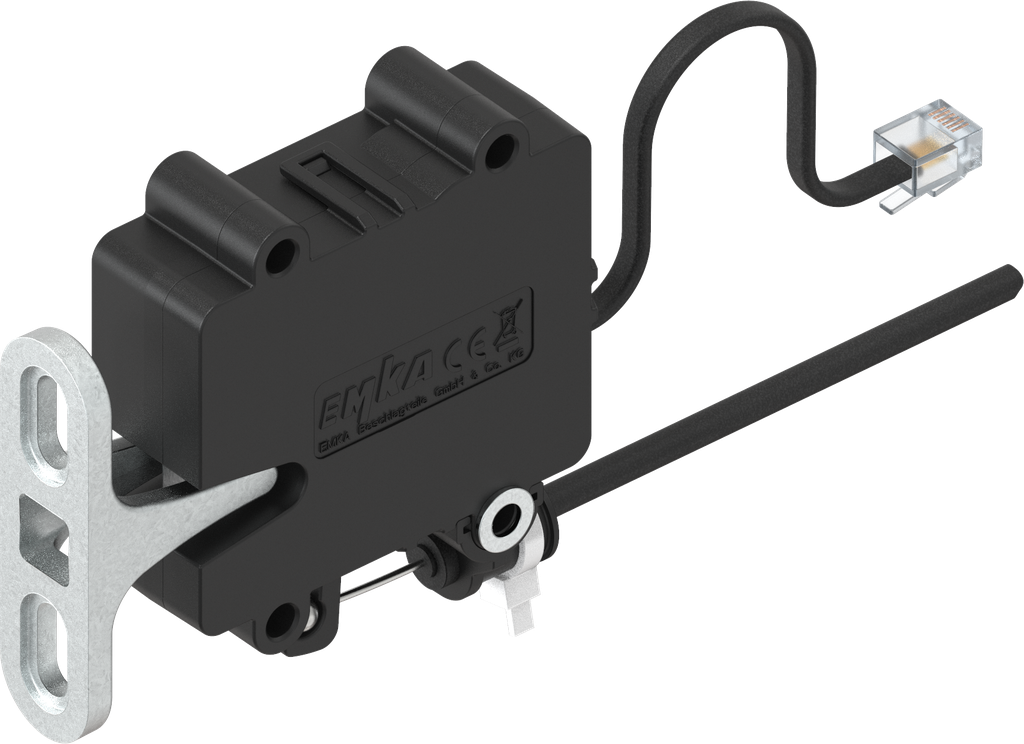

verrouillage un point avec ouverture de secours, Energy store, polyamide GF noir; 3000-U301-03
déverrouillage automatique en cas de rupture de courant
Note sur le produit:
Dans des domaines d'application spécifiques, le verrouillage un point est monté de manière invisible de l'extérieur.
Version: Energy store = le verrouillage s'ouvre lorsque l'alimentation électrique est coupée (en alternative aux verrouillages magnétiques)
- large plage de tension d'alimentation de 9 ... 32 V
- interrupteur sans potentiel pour le contrôle à distance de l'état/état de porte
- ouverture de secours en cas de rupture de courant possible via câble Bowden
- possibilité de raccordement au module de poignée 3000-U32-x ou à l'Access Unit 3000-U47-x ; câble en option

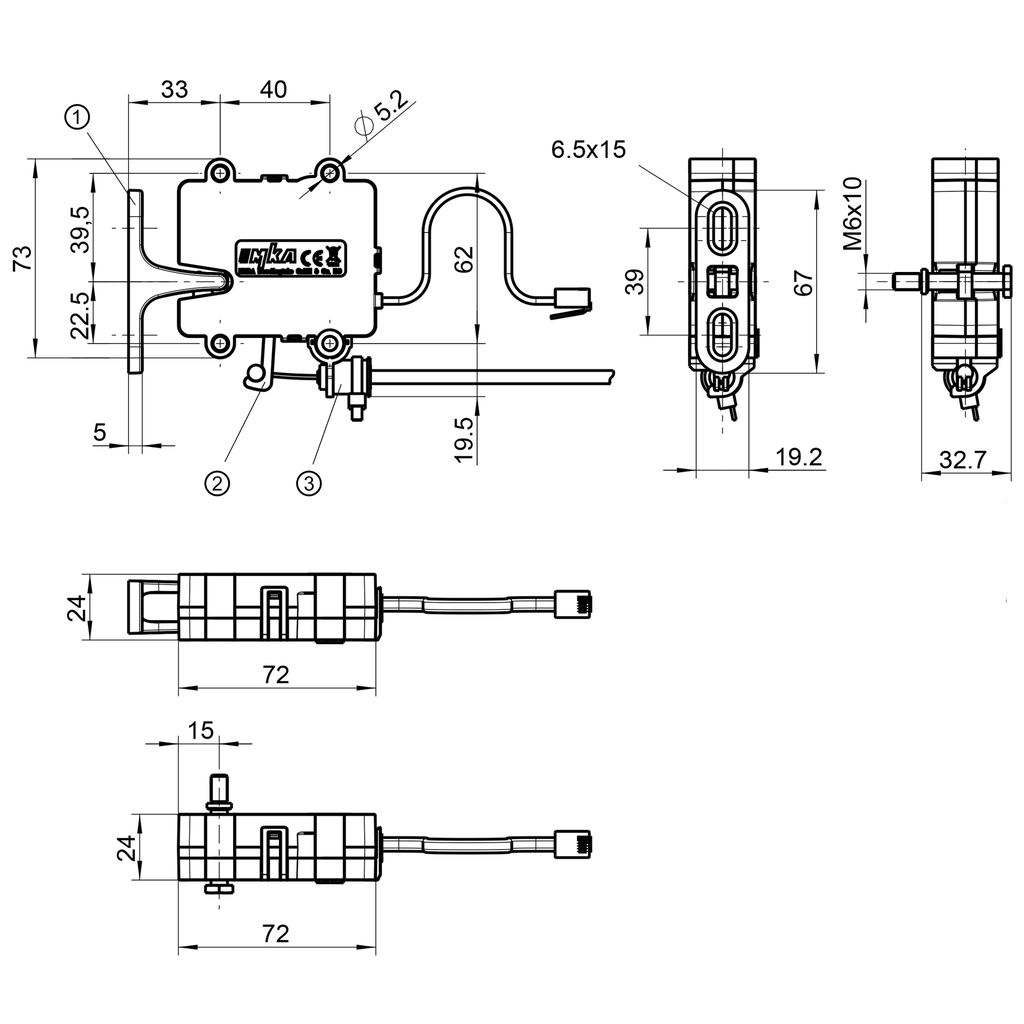

Étiquetage (voir dessin)
① = crochet de fermeture ou boulon de verrouillage
② = levier pour déverrouillage mécanique, par ex. câble Bowden
③ = support pour câble Bowden

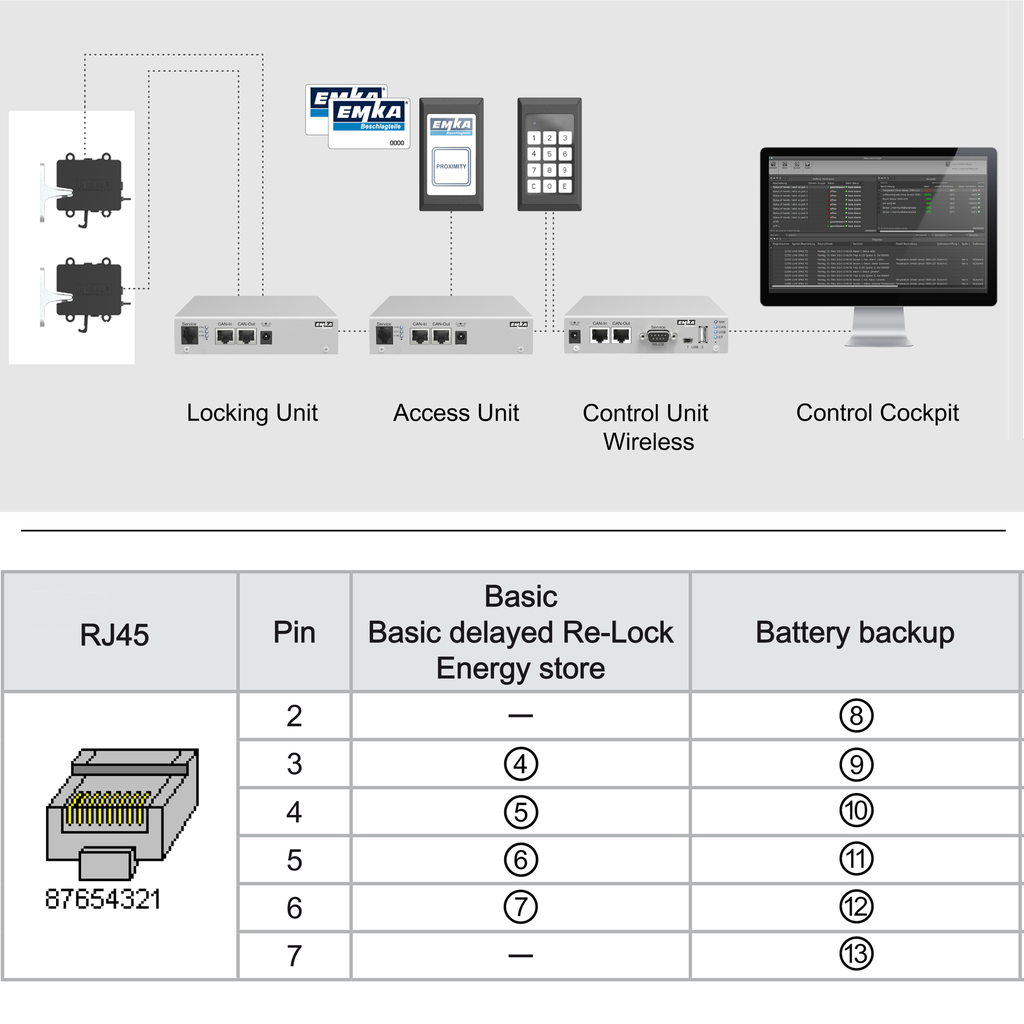

Affectation des broches du connecteur RJ45 (voir tableau) :
PIN 3 = ④ contact
PIN 4 = ⑤ V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ contact
Conseil de montage:
par Control Unit Wireless max. 64 modules de poignée ≘ max. 512 verrouillages un point
digicode / lecteur de carte avec Access Unit (en option)
Référence interne:
3000-U301-03
Code-barres:
3000-u00301-0000003
Type d'article:
verrouillage un point
Programme:
3000
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Verrouillage un point avec contact de fermeture intégré:
energy-store ; ouverture automatique en cas de coupure de courant
Stand-Alone ou système en réseau :
solution en réseau
Solution en réseau:
système de contrôle d'accès et de surveillance
