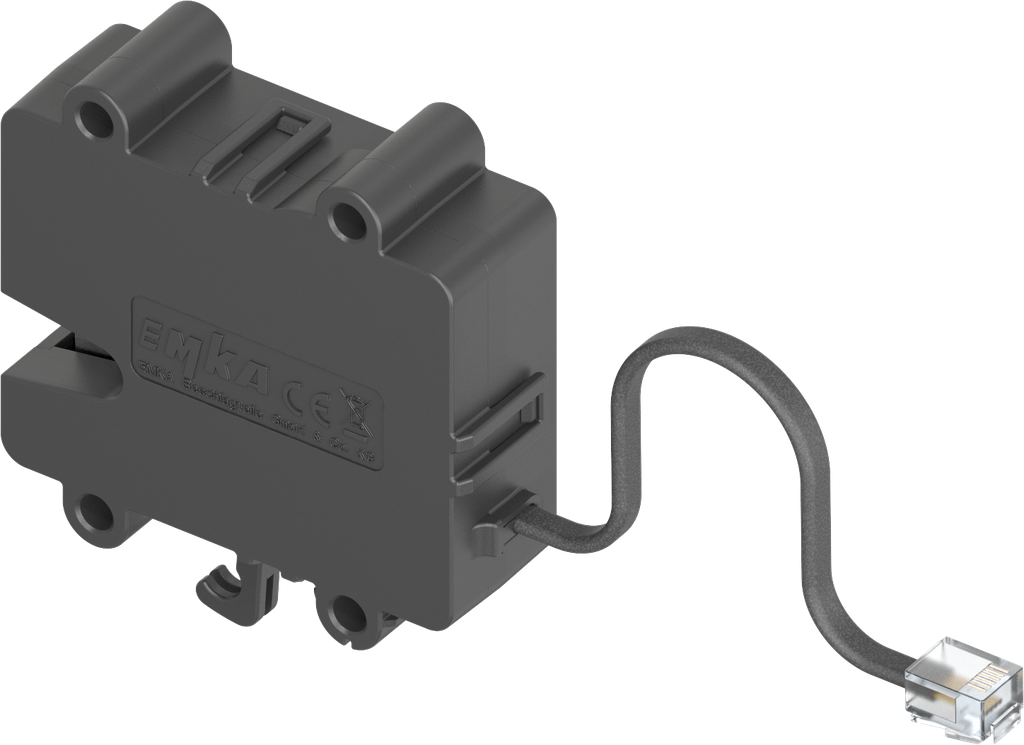

verrouillage un point avec ouverture de secours, Basic, polyamide GF noir; 3000-U301-01

https://www.emka.com/products/3000-u301-01 https://www.emka.com/web/image/product.template/65777/image_1920?unique=2c5c64b

déverrouillage par alimentation électrique et verrouillage par fermeture de la porte


    Cette combinaison n'existe pas.

    solution en réseau


    Note sur le produit:

    Dans des domaines d'application spécifiques, le verrouillage un point est monté de manière invisible de l'extérieur.

    Version: Basic = le verrouillage s'ouvre lorsqu'il est mis sous tension et se verrouille aussitôt la porte refermée

    • large plage de tension d'alimentation de 9 ... 32 V
    • interrupteur sans potentiel pour le contrôle à distance de l'état/état de porte
    • ouverture de secours en cas de rupture de courant possible via câble Bowden
    • possibilité de raccordement au module de poignée 3000-U32-x ou à l'Access Unit 3000-U47-x ; câble en option

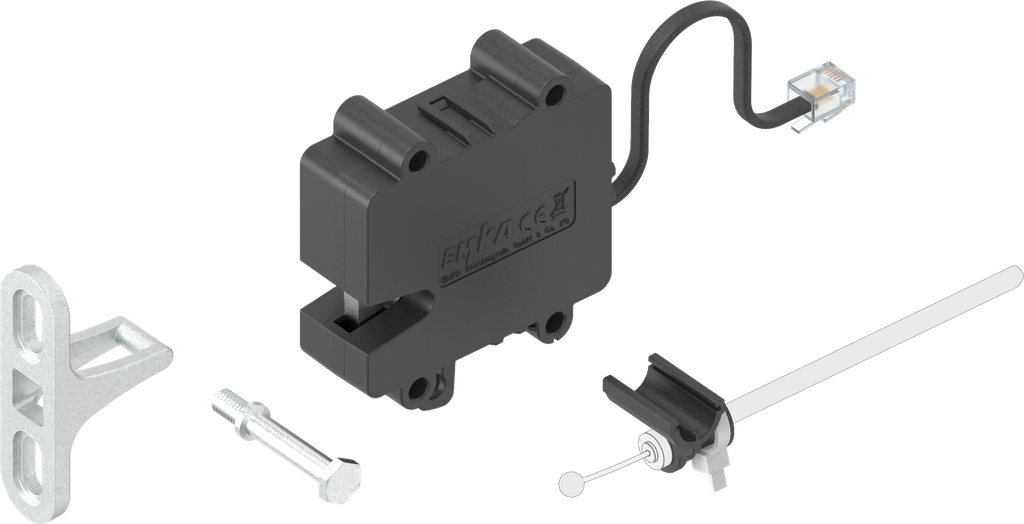

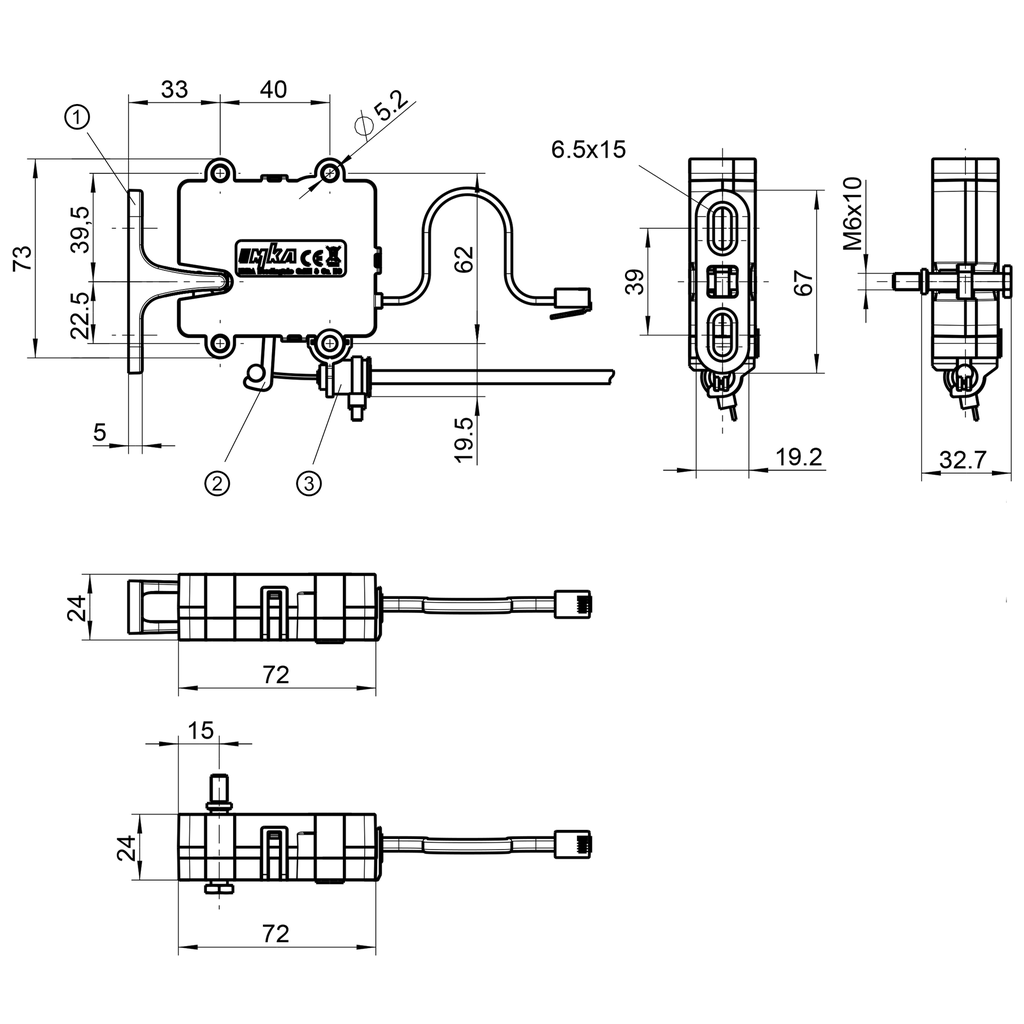

    Étiquetage (voir dessin)

    ① = crochet de fermeture ou boulon de verrouillage
    ② = levier pour déverrouillage mécanique, par ex. câble Bowden
    ③ = support pour câble Bowden

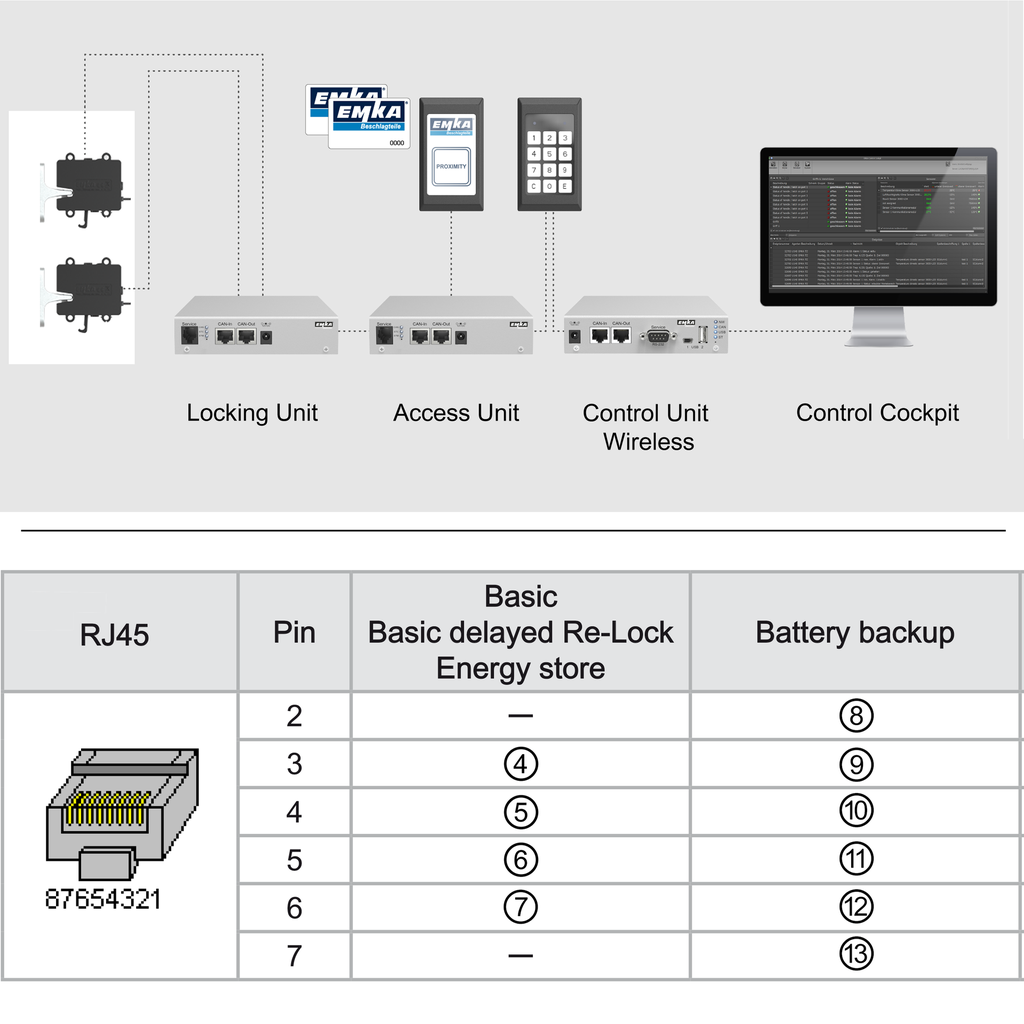

    Affectation des broches du connecteur RJ45 (voir tableau) :

    PIN 3 = ④ contact
    PIN 4 = ⑤ V -
    PIN 5 = ⑥ V +
    PIN 6 = ⑦ contact

    Conseil de montage:

    par Control Unit Wireless max. 64 modules de poignée ≘ max. 512 verrouillages un point
    digicode / lecteur de carte avec Access Unit (en option)

    Référence interne: 3000-U301-01
    Code-barres: 3000-u00301-0000001
    Type d'article: verrouillage un point
    Programme: 3000
    Matériel de l'assemblage : polyamide GF
    Surface de l'assemblage: noir
    Verrouillage un point avec contact de fermeture intégré: basic
    Stand-Alone ou système en réseau : solution en réseau
    Solution en réseau: système de contrôle d'accès et de surveillance
    No Specifications
    Voir tous les produits

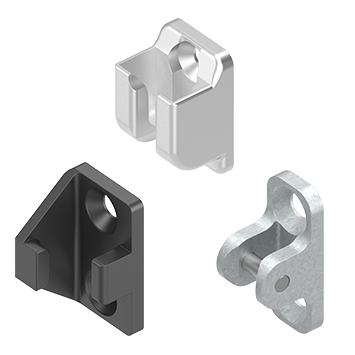

    crochet de fermeture
