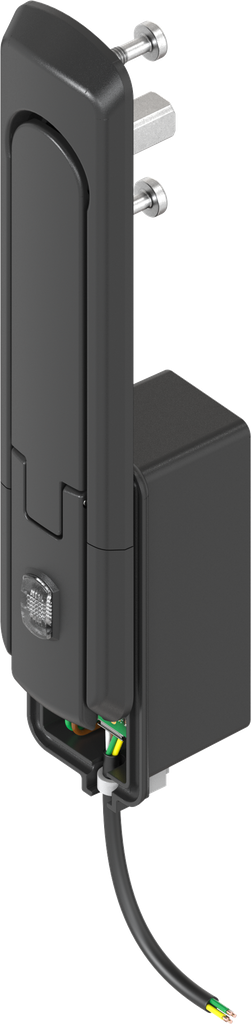

inox AISI 316
Avantages du produit:
- Flat design
- Suitable for standard cut out
- Swinghandle and dish pre-assembled
- Permanent magnet holds the insert cover
- Integrated scratch protection prevents surface damage
- Swinghandle, locking set and adapter for cam made of zinc die
Note sur le produit:
① = white (+), 12 V② = brown (-), 0 V
③ = green contact
④ = yellow contact
Cable length 3 m
Reed switch 30 V DC max. 0.5 A
Power-on time 100% (unlimited)
This handle is suitable for locking cabinets indoors.
A cam can be used for door thicknesses from 1.8 mm to 3.0 mm.
Fonction:
The handle is enabled by applying a 12 V voltage signal. The LED lights up green to indicate that the handle is enabled.
If the push button under the cover is now pressed, the handle pops out of the dish. The door is locked or unlocked by turning the handle. To close, simply press the handle into the dish.
The built-in reed contact is used for remote monitoring of the handle status (swinghandle engaged in the dish or swung out)
Référence interne:
2225-U4
Normes:
indice de protection IP 40
Code-barres:
2225-U00004-0000000
Type d'article:
poignée escamotable, poignée à traction
Programme:
3000
Page catalogue:
3J-130
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
époxy noir
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
vissé
Déverrouillage électromécanique :
12 V
Cote GH:
18 mm
Confort de rotation constant:
Oui
Type de poignée:
poignée escamotable
Protection intégrée contre les rayures:
Oui
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Serrures:
bouton poussoir
Cache-serrure:
Oui
Poignée escamotable, hauteur devant la porte:
9 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came,crémone
