poignée à traction pour passages étroits, polyamide GF noir

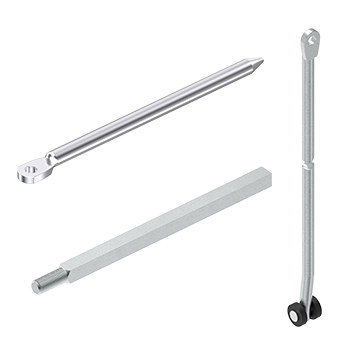

tringle plate à simple galet pour passages étroits, acier zingué

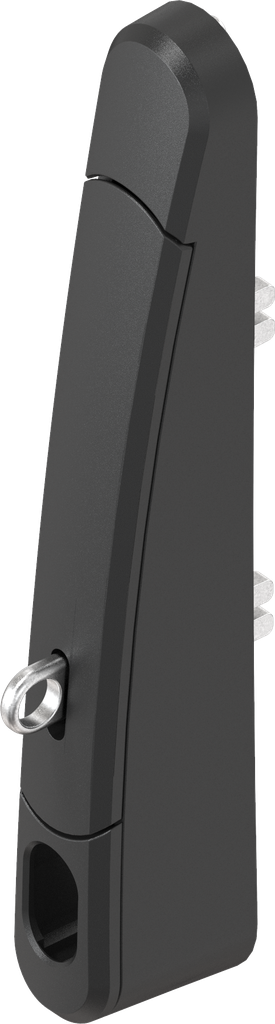

Poignée à traction cadenassable pour passages étroits, polyamide GF noir; 1390-U4
pour modules à cylindre ASSA, cylindre KABA ou bouton-poussoir
Avantages du produit:
- poignée à traction bidirectionnelle
- positionnement variable des tringles en fonction de la fixation des charnières
- empreinte réduite due à la mécanique de fermeture positionnée à l'extérieur
- une technique innovante et économique
- design attrayant
- permet des passages étroits 33 x 25 mm ou 37 x 25 mm
- sous brevet !
Note sur le produit:
La course des tringles est bidirectionnelle
Ⓐ = Les valeurs indiquées dans le tableau sous « cote A avec joint » se réfèrent au joint 1011-10. En employant un autre joint, les valeurs de la cote A se modifient.
Ⓑ = Si la porte doit s'ouvrir à droite / à gauche ou être inversible, la cote B devrait être identique à la valeur de fixation de l'équerre charnière. Cote B en fonction de la charnière à utiliser.
① = type de verrouillage
② = sans joint
③ = avec joint
④ = exemple de joint : 1011-10
⑤ = le joint et le bloc joint ne sont pas utilisés lors du montage
⑥ = fixation de tringle variable
Conseil de montage:
la poignée à traction est adaptée pour modules à demi-cylindre, barillet ou rotor
Référence interne:
1390-U4
Code-barres:
1390-U00004-0000000
Type d'article:
poignée escamotable, poignée à traction
Programme:
1390
Page catalogue:
3FA-150
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Nombre de serrures:
une serrure et pour cadenas
Article protégé par un droit de protection:
Oui
Position de montage :
hors de la zone étanche
Pour encombrement réduit:
Oui
Type de poignée:
poignée à traction
Avec crémone/adaptateur intégré:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Technique modulaire de serrure:
cylindre ASSA avec capot ; montage sur cuvette,cylindre KABA avec capot ; montage sur cuvette,bouton poussoir avec capot ; montage sur cuvette
Poignée escamotable, hauteur devant la porte:
58,5 mm
Poignée escamotable, longueur:
260 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Gauche,Droite
Élément de verrouillage:
adaptateur intégré
Type de cadenas:
Padlock with shackle dimension Ø 10
No Specifications
