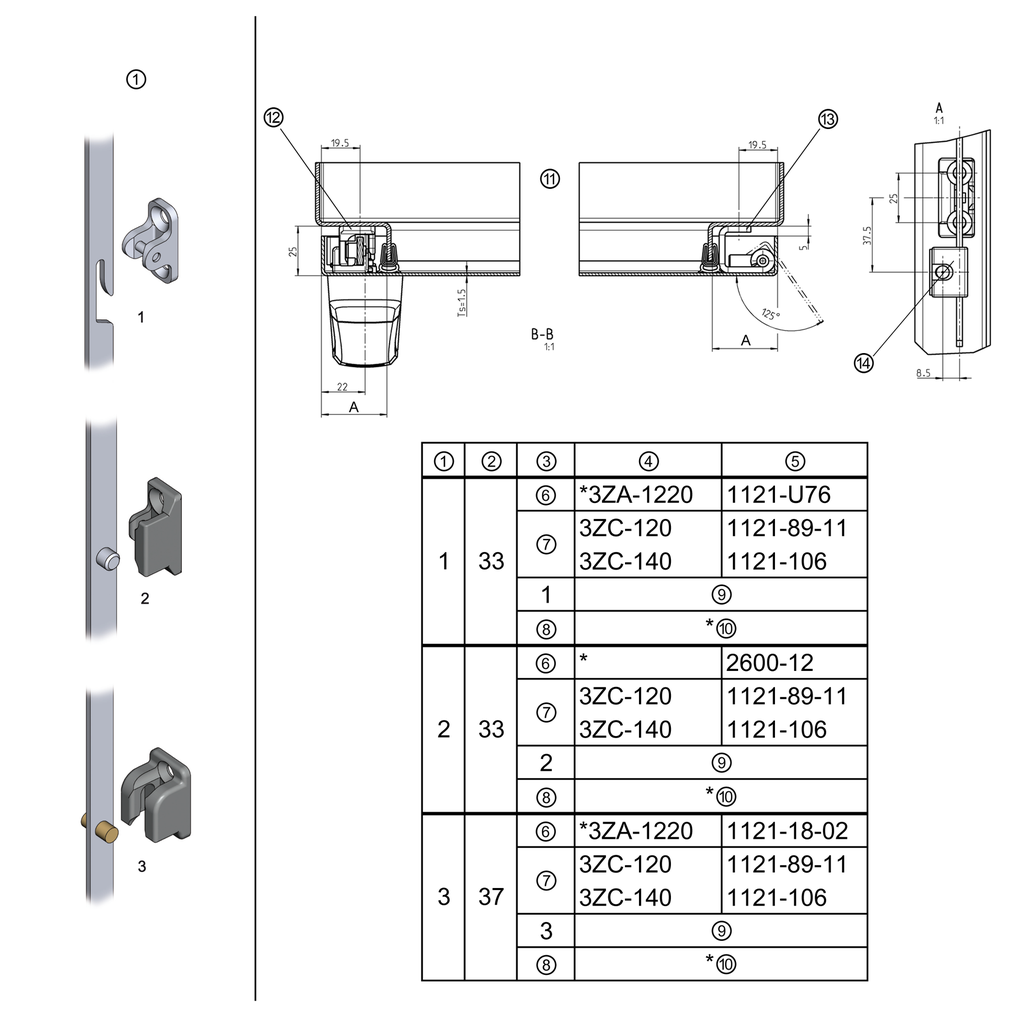

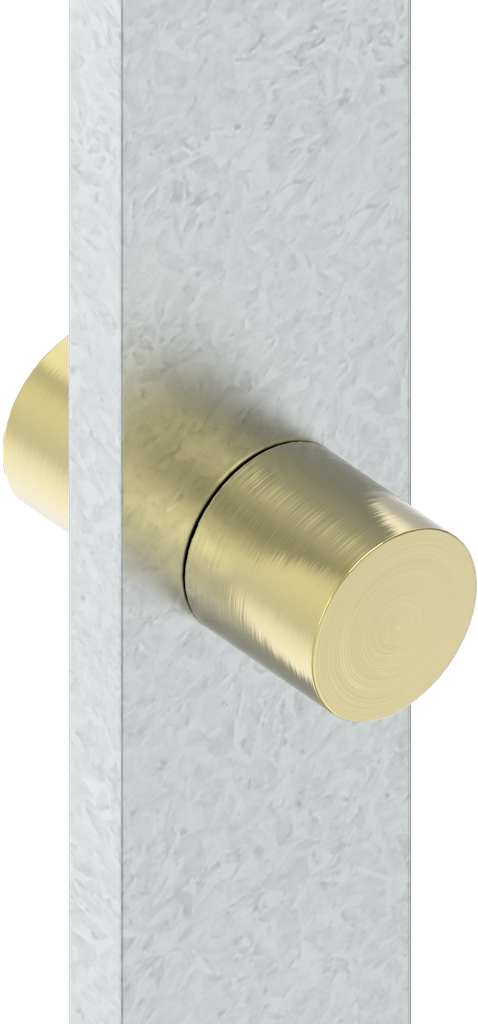

Note sur le produit:
① = type de verrouillage
② = cote A
③ = article
④ = page catalogue
⑤ = réf.
⑥ = crochet de fermeture
⑦ = guide de tringle
⑧ = charnière
⑨ = voir tringle plate
⑩ = charnière adaptée aux verrouillages 1, 2 et 3
- charnière 125° 4A-136
- charnière 180° (en bas) 4A-140
- charnière 180° 4A-145
- charnière 180° (en bas) 4A-170
- charnière 180° (pli de 26 mm) 4A-210
- charnière 180° 4A-215

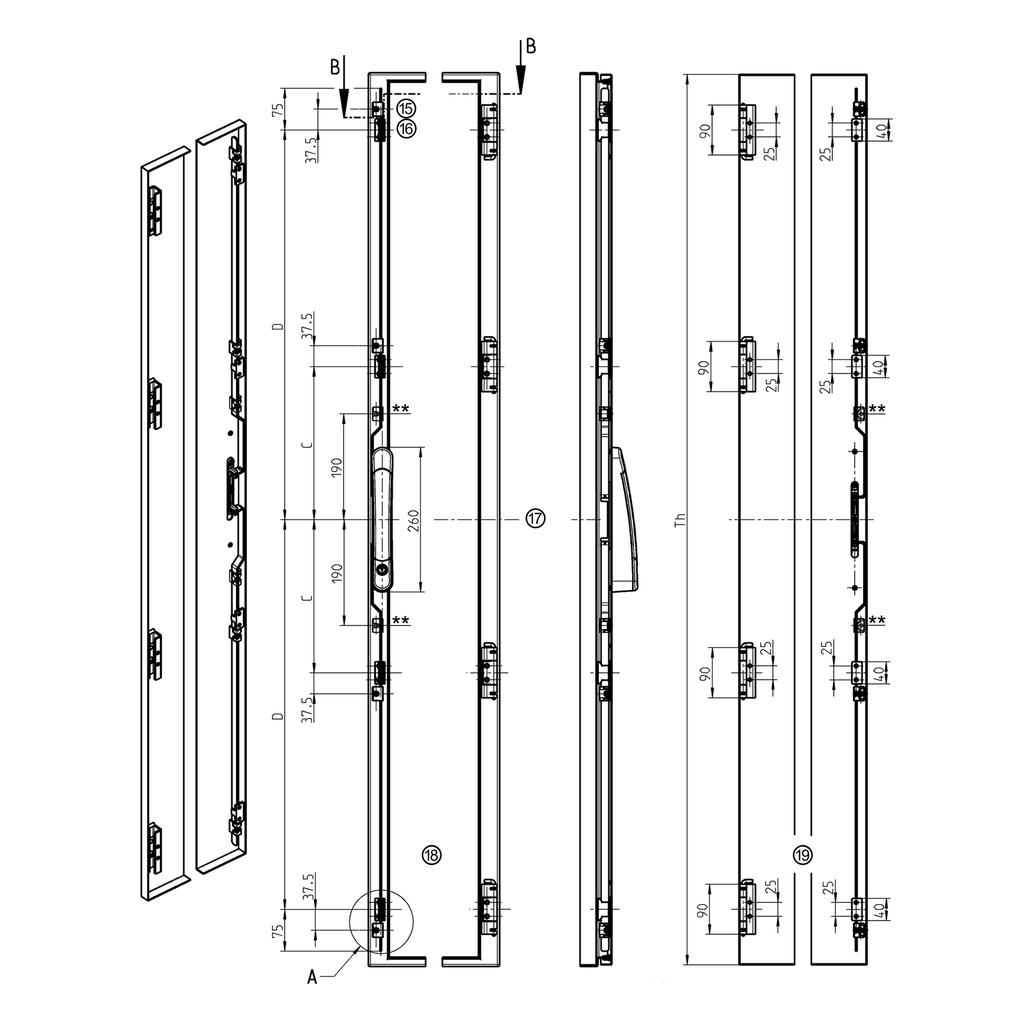

⑪ = exemple de combinaison
⑫ = type de verrouillage 2
⑬ = par ex. charnière 120° 1031-U12 voir page catalogue 4A-136
⑭ = par ex. guide de tringle 1121-106
⑮ = milieu guide de tringle
⑯ = milieu crochet de fermeture
⑰ = milieu porte
⑱ = vue sans porte
⑲ = vue intérieure de la porte
* fixation avec vis à tête fraisée selon DIN ISO 2009, 2010, 7046-1, 7046-2, 7047
** il faut des guides de tringles supplémentaires lors d'une hauteur de porte jusqu'à 1 600 mm
la course des tringles est bidirectionnelle
