polyamide GF gris clair
Poignée à traction cadenassable pour passages étroits, polyamide GF noir

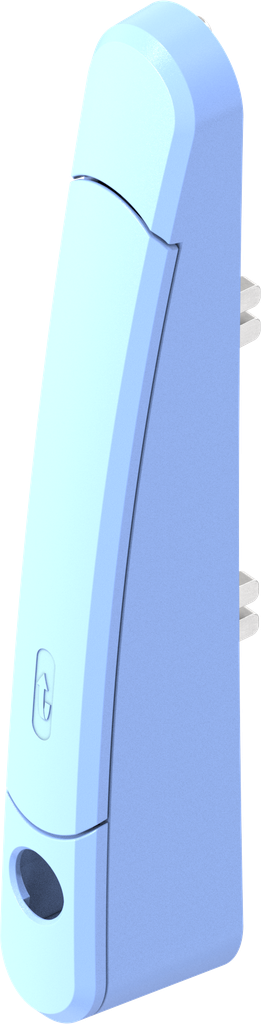

polyamide GF bleu clair; 1390-U1-DP
for locking sets with profile half cylinder, round cylinder and inserts
Pas d'article en stock, veuillez demander la disponibilité
Avantages du produit:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Note sur le produit:
Verfahrweg der Stangen ist zweizügig
Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.
① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet
⑥ = variable Stangenaufnahme
Conseil de montage:
Achtung:Baustein ASSA-Zylinder, Kaba-Zylinder und Druckknopf sind nicht einbaufähig!
Référence interne:
1390-U1-DP
Code-barres:
1390-U00001-00000DP
Type d'article:
poignée escamotable, poignée à traction
Programme:
1390
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
bleu clair
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Nombre de serrures:
une serrure
Article protégé par un droit de protection:
Oui
Position de montage :
hors de la zone étanche
Pour encombrement réduit:
Oui
Type de poignée:
poignée à traction
Avec crémone/adaptateur intégré:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Technique modulaire de serrure:
demi-cylindre avec capot, A=30 ; montage sur cuvette,barillet avec capot ; montage sur cuvette,rotor avec capot ; montage sur cuvette
Poignée escamotable, hauteur devant la porte:
46 mm
Poignée escamotable, longueur:
260 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Gauche,Droite
Élément de verrouillage:
adaptateur intégré
