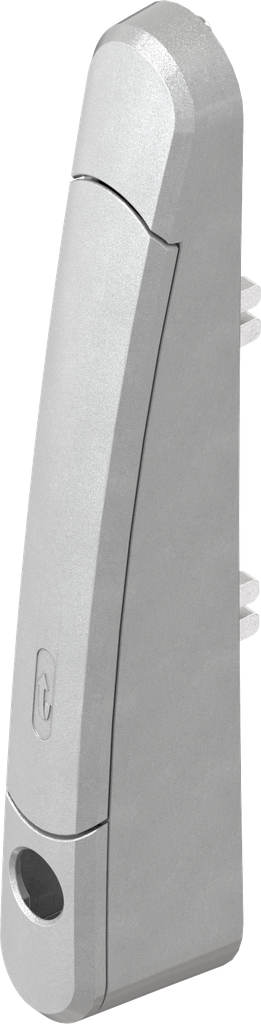

poignée à traction pour passages étroits, polyamide GF noir
polyamide GF argent métallisé
polyamide GF argent métallisé; 1390-U1-CX
for locking sets with profile half cylinder, round cylinder and inserts
Avantages du produit:
- Bi-directional lifthandle
- Variable positioning of the rods depending on hinge fixing
- Small cut out due to outside handle mechanism
- Innovative new and well-priced technology
- Attractive design
- Larger clearance due to narrow bending 33 x 25 mm or 37 x 25 mm
- Patented
Note sur le produit:

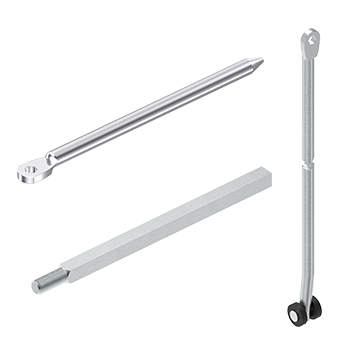

Two different rod systems are available
Rod movement is bi-directional
Ⓐ = The values in the table for dimension A with seal refer to seal 1011-10. The values for dimension A are different for other seals.
Ⓑ = Dimension B should have the same value as the fixing dimension of the hinge bracket if the door is to be used right or left. Dimension B depends on the hinge to be used.
① = Locking type
② = Without seal
③ = With seal
④ = Seal example: 1011-10
⑤ = Seal and seal piece with "bulge" are not used for this assembly
⑥ = Variable rod control
Conseil de montage:
Attention:Locking set for ASSA cylinder, KABA cylinder and push button cannot be installed!
Référence interne:
1390-U1-CX
Code-barres:
1390-U00001-00000CX
Type d'article:
poignée escamotable, poignée à traction
Programme:
1390
Page catalogue:
3FA-150
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
argent métallisé
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Nombre de serrures:
une serrure
Article protégé par un droit de protection:
Oui
Position de montage :
hors de la zone étanche
Pour encombrement réduit:
Oui
Type de poignée:
poignée à traction
Avec crémone/adaptateur intégré:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Technique modulaire de serrure:
demi-cylindre avec capot, A=30 ; montage sur cuvette,barillet avec capot ; montage sur cuvette,rotor avec capot ; montage sur cuvette
Poignée escamotable, hauteur devant la porte:
46 mm
Poignée escamotable, longueur:
260 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Gauche,Droite
Élément de verrouillage:
adaptateur intégré
