tringle plate à encoche pour passages étroits inférieurs, acier zingué
tringle plate à encoche pour passages étroits inférieurs, acier zingué
polyamide GF bleu clair
polyamide GF bleu clair

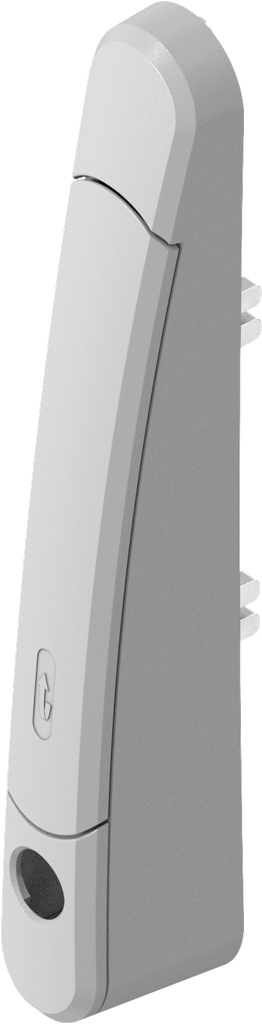

polyamide GF gris clair; 1390-U1-BD

https://www.emka.com/products/1390-u1-bd-polyamide-gf-gris-clair-232372 https://www.emka.com/web/image/product.template/232372/image_1920?unique=98387ee

for locking sets with profile half cylinder, round cylinder and inserts

    Cette combinaison n'existe pas.

    hors de la zone étanche Gauche Droite

    Avantages du produit:

    Bi-directional lifthandle variable positioning of the rods depending on hinge fixing small cut out due to outside handle mechanism innovative new and well-priced technology attractive design larger clearance due to narrow bending 33 x 25 mm or 37 x 25 mm Patented

    Note sur le produit:

    Rod movement is bi-directional Ⓐ = The values in the table for dimension A with seal refer to the seal 1011-10. The values for dimension A are different for other seals. Ⓑ = Dimension B should have the same value as the fixing dimension of the hinge bracket if the door is to be used right or left. Dimension B depends on the hinge to be used. ① = Locking type ② = Without seal ③ = With seal ④ = Seal example: 1011-10 ⑤ = Seal and seal piece with "bulge" are not used for this assembly ⑥ = Variable rod control

    Conseil de montage:

    Attention: Locking set for ASSA cylinder, KABA cylinder and push button cannot be installed!
    Référence interne: 1390-U1-BD
    Code-barres: 1390-U00001-00000BD
    Type d'article: poignée escamotable, poignée à traction
    Programme: 1390
    Matériel de l'assemblage : polyamide GF
    Surface de l'assemblage: gris clair
    Cote A, variable: 25 mm
    Nombre de points de fermeture possibles: 2 points, 4 points, plus de 4 points sur demande
    Nombre de serrures: une serrure
    Article protégé par un droit de protection: Oui
    Position de montage : hors de la zone étanche
    Pour encombrement réduit: Oui
    Type de poignée: poignée à traction
    Avec crémone/adaptateur intégré: Oui
    Compatible avec épaisseur de porte de: 0.80 mm
    Compatible avec épaisseurs de porte jusqu'à: 3 mm
    Technique modulaire de serrure: demi-cylindre avec capot, A=30 ; montage sur cuvette,barillet avec capot ; montage sur cuvette,rotor avec capot ; montage sur cuvette
    Poignée escamotable, hauteur devant la porte: 46 mm
    Poignée escamotable, longueur: 260 mm
    Porte pivotante / tournante: Oui
    Butée de porte : Gauche,Droite
    Élément de verrouillage: adaptateur intégré
    No Specifications
    Voir tous les produits

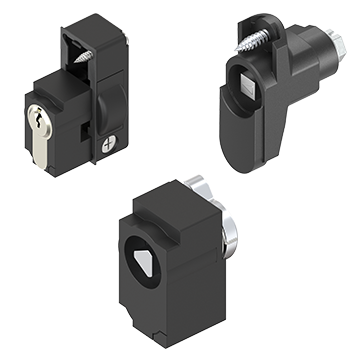

    module
