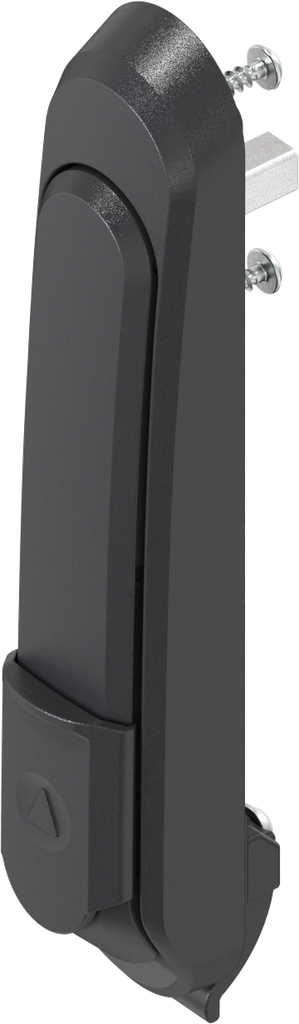

poignée escamotable à double cylindre « longue » pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), polyamide GF noir
poignée escamotable avec crochet et module pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir
Avantages du produit:
- came en polyamide ou acier au choix adaptable à une multitude de cames standard
- force de verrouillage avec came en acier équivalente aux quarts de tour standard EMKA en zamak
- utilisation aisée (conçu pour éviter tout serrage excessif)
- structure auto-étanche répondant aux plus hautes exigences de protection
- conçu pour éviter toute torsion excessive
- empreinte standard
- sous brevet
Conseil de montage:
Lors de l'utilisation de la came, il faut l'adaptateur pour la came 1325-U101.
Référence interne:
1325-U1
Normes:
indice de protection IP 40
Code-barres:
1325-U00001-0000000
Type d'article:
poignée escamotable, poignée à traction
Programme:
1325
Page catalogue:
3BA-220
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Cote A, variable:
25 mm
Pli, variable:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points, 4 points, plus de 4 points sur demande
Nombre de serrures:
une serrure
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
crochet IP 40
Position de montage :
dans la zone étanche,hors de la zone étanche
Un joint moulé:
Oui
Confort de rotation constant:
Oui
Type de poignée:
poignée escamotable
Protection intégrée contre les rayures:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
2 mm
Technique modulaire de serrure:
demi-cylindre, A=30 ; montage sur poignée,barillet ; montage sur poignée,rotor, montage sur poignée
Cache-serrure:
Oui
Poignée escamotable, hauteur devant la porte:
23 mm
Poignée escamotable, longueur:
179 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came,crémone
