Note sur le produit:
1 = hauteur en mm
2 = largeur en mm
3 = nombre de verrous
4 = nombre de charnières
5 = les tailles encadrées peuvent être livrées avec une vitre de sécurité
Fixation : taraudage M5 sur l'arrière du cadre.
En alternative : possibilité de fixation par l'avant.
Vitres polycarbonate ou vitres de sécurité sur demande.
Dans le cas du montage d'une vitre de sécurité, voir le tableau pour les tailles des fenêtres.

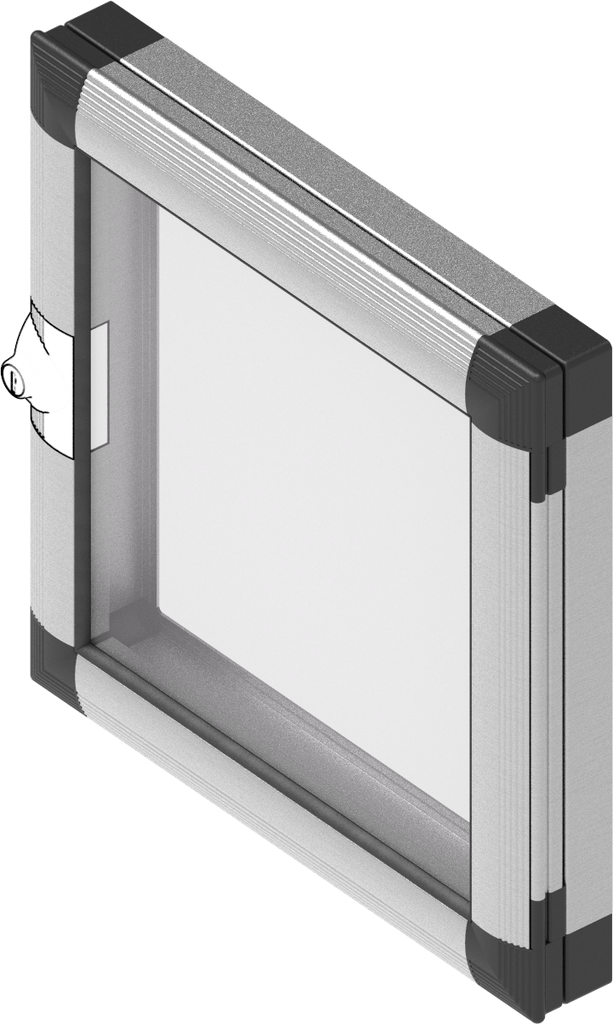

Dimensions extérieures de la fenêtre de protection :
hauteur de 300 à 2 000 mm
largeur de 200 à 1 000 mm
hauteur = côté verrou ou charnière
Face arrière 3,5 à 4 mm possible !
Assemblage simple par insertion.
Face arrière taille H moins 62 mm ou B moins 62 mm.
Conseil de montage:
Attention :le couple max. de la vis dans le taraudage est de 3 Nm
Exemple de commande/de calcul:
Veuillez indiquer le type de verrouillage séparément !
Vous avez besoin d'une fenêtre de protection montée aux dimensions H = 750 mm et B = 520 mm ainsi que du type de verrouillage « rotor double barre 3 mm ».
Veuillez commander :
Une fenêtre de protection 1210-U (hauteur) - (largeur) = 1210-U 750-520 + 1215-U2-U327
Nombre de verrous et charnières :
Le nombre se définit par les cotes choisies.
Pour calculer le nombre, les dimensions sont arrondies à la centaine supérieure en mm. Le tableau indique les quantités ainsi définies.
Cette méthode de calcul est aussi utilisée pour la tarification.
Explications relatives à la définition des verrous et charnières.
Exemple de fenêtre de protection : réf. 1210-U 750-520 ; 800-600 ; 1 verrou et 2 charnières
