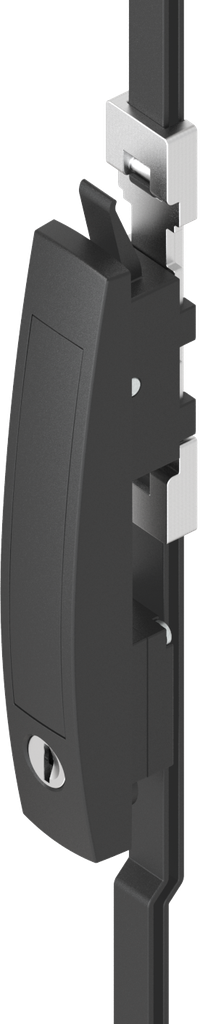

Came 3 points, polyamide et acier noir et zingué
système de fermeture à traction complet avec 2 points de fermeture clé EK 333, polyamide GF noir
système de fermeture à traction complet avec 4 points de fermeture clé EK 333, polyamide GF noir; 1190-U6
Fonction:
- hauteur de porte Th = 800 mm à 1 200 mm :
cote C : néant ; cote D : 300 mm - hauteur de porte Th = 1 200 mm à 1 600 mm :
cote C : néant ; cote D : 450 mm - hauteur de porte Th = 1 600 mm à 1 900 mm :
cote C : 300 mm ; cote D : 700 mm - hauteur de porte Th = 1 900 mm à 2 200 mm :
cote C : 300 mm ; cote D : 850 mm
Conseil de montage:
A = montage du guide de tringle sur le goujon à souderB = guide de tringle monté
force d'arrachement : Fmin. = 350 N
Force d'application : valeur typique F ≃ 135 N
Ces valeurs se réfèrent aux filetages zingués ou bruts et dégraissés.
Remarque:
nombre de guides de tringle et crochets de fermeture 4 ; course 18 mm
Référence interne:
1190-U6
Code-barres:
1190-u00006-0000000
Type d'article:
poignée escamotable, poignée à traction
Programme:
1190
Page catalogue:
3F-420
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
4 points
Nombre de serrures:
une serrure
Article protégé par un droit de protection:
Oui
Position de montage :
hors de la zone étanche
Type de poignée:
poignée à traction
Avec crémone/adaptateur intégré:
Oui
Type de barillet:
EMKA EK, clé EK 333
Serrures:
barillet
Poignée escamotable, hauteur devant la porte:
19 mm
Poignée escamotable, longueur:
180 mm
Butée de porte :
Gauche,Droite
Épaisseur de la porte:
2 mm
Élément de verrouillage:
adaptateur intégré
